Schnellauslegung im Zweirohrsystem durchführen

Zeigt schrittweise, wie Sie eine Schnellauslegung aller Räume eines Geschosses im Zweirohrsystem durchführen und die Auslegung ggf. anpassen. Bei der Auslegung werden die Optionen und Vorgaben der Vorauswahl verwendet.

Aufgabenstellung

Sie möchten eine Schnellauslegung aller Räume eines Geschosses im Zweirohrsystem durchführen und die Auslegung ggf. anpassen.

In diesem Beispiel wird die Auslegung auf der Ebene eines Geschosses durchgeführt. Das Vorgehen bei der Auslegung auf Projekt-, Gebäudeteil- und Wohnungs- bzw. Bereichsebene ist identisch.

Voraussetzungen:

  • Sie haben bereits ein Heizkörper- oder Kühlkonvektormodell in die Vorauswahl übernommen.

  • Sie haben in der Heizkörpervorauswahl oder Kühlkonvektorenvorauswahl als System Zweirohrsystem ausgewählt.

  • Die auszulegenden Räume haben eine Sollleistung.
Anmerkung:

Für eine korrekte Dimensionierung von Heizkörpern oder Kühlkonvektoren ist eine pauschale Annahme der Heiz- oder Kühllast ungeeignet und eine umfassende Berechnung der Heizlast oder Kühllast erforderlich.

Navigieren Sie zu:

Modulübersicht ➤ Heizkörper/Kühlkonvektoren ➤ Geschossebene (Gebäudestruktur) ➤ Geschossübersicht + Schnellauslegung

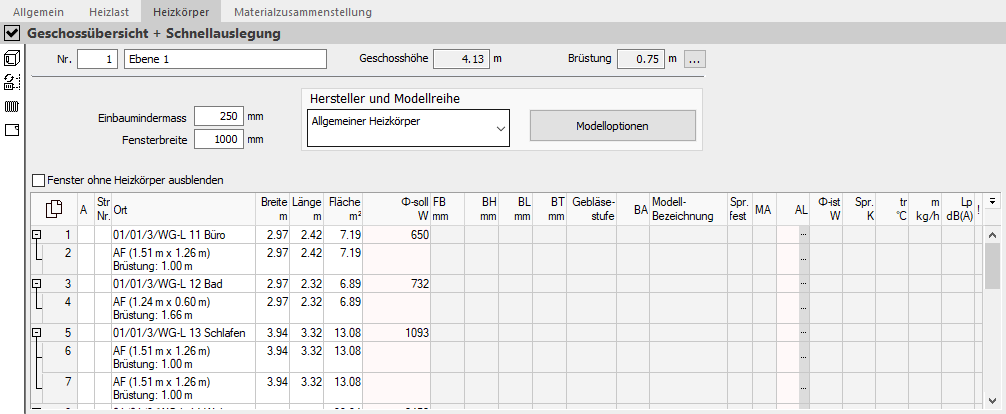

Bereich "Geschossübersicht + Schnellauslegung" in LINEAR Building

Arbeitsschritte

  1. Wählen Sie ggf. im Bereich Hersteller und Modellreihe die gewünschte Modellreihe, mit der Sie die Räume des gewählten Geschosses auslegen möchten.
  2. Passen Sie bei Bedarf die Modelloptionen an.
  3. Klicken Sie in der Funktionsleiste auf Neuauslegen und wählen Sie im erscheinenden Kontextmenü Alle Räume auslegen.
    Anmerkung:

    Wenn Sie Industrie-Heiz- oder -Kühlelemente auslegen möchten, wie Deckenplatten oder Deckenstrahlprofile, wird vor der Auslegung ein Zwischendialog mit weiteren Auslegungsoptionen angezeigt.

  4. Passen Sie die Auslegung ggf. an, indem Sie in der Spalte A die Häkchen bei Räumen entfernen, die nicht ausgelegt werden sollen.
  5. Passen Sie die Auslegung ggf. an, indem Sie in der Spalte A die Häkchen bei Fenstern entfernen, die keine Heizkörper oder Kühlkonvektoren erhalten sollen.

Ergebnis

LINEAR Building hat alle auszulegenden Räume mit Heizkörpern oder Kühlkonvektoren ausgelegt und Sie haben die Auslegung ggf. angepasst.

Nächste Aufgabe

Im nächsten Schritt können Sie die Heizkörper oder Kühlkonvektoren, die nicht optimal ausgelegt wurden, detailliert nachbearbeiten.
