What's new

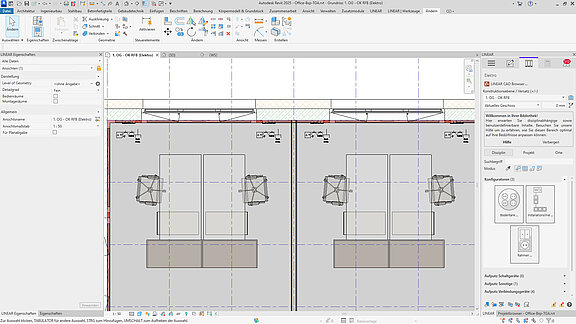

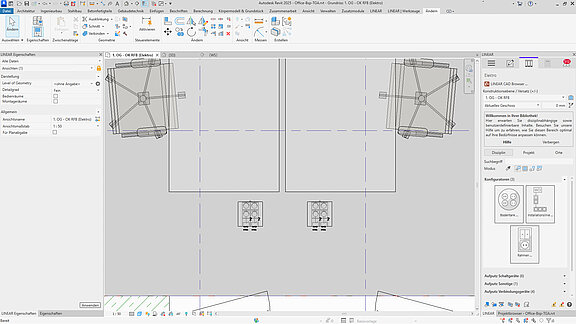

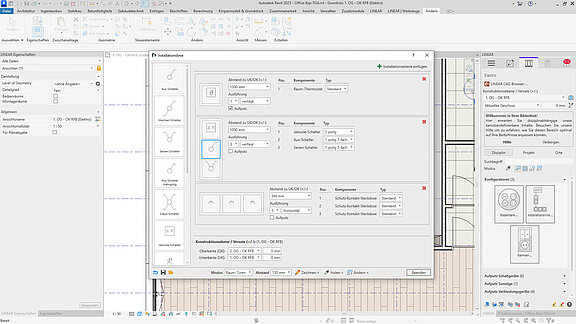

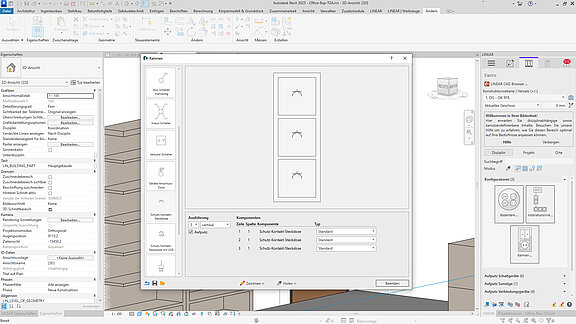

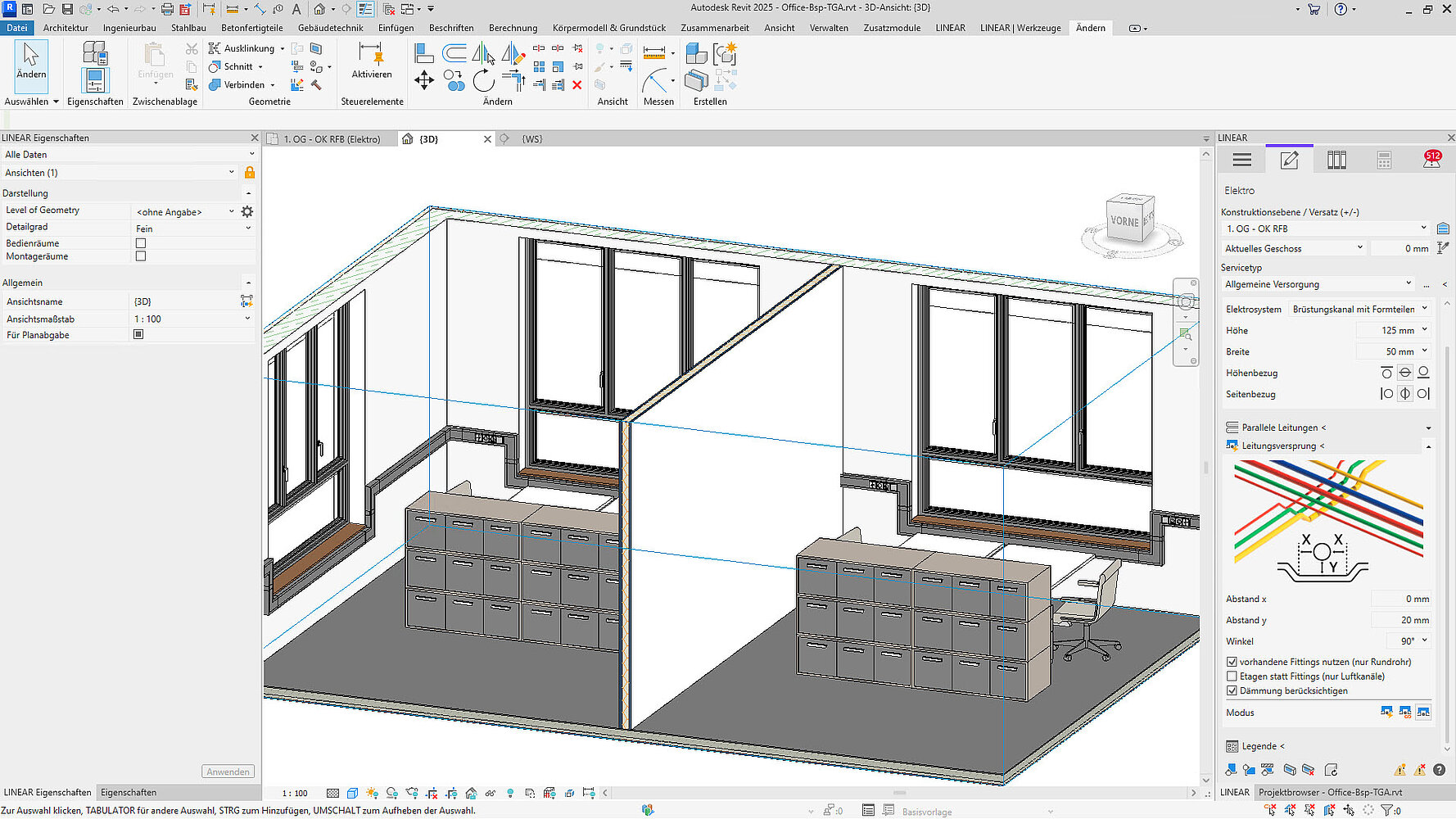

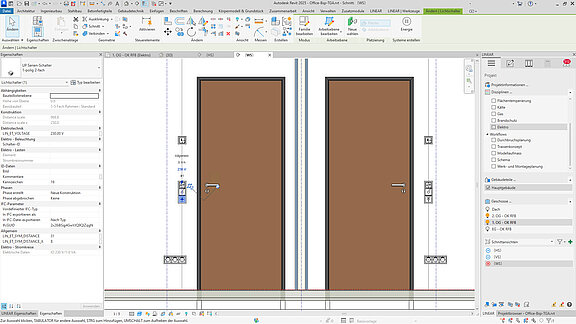

Für Ihre Elektroplanung stehen Ihnen jetzt 26 neue Familien für Installationsgeräte zur Verfügung. Dazu zählen weitere Schalter- und Tastervarianten, Multimediadosen und KNX-Komponenten. Auch die bestehenden Familien wurden überarbeitet und optimiert.

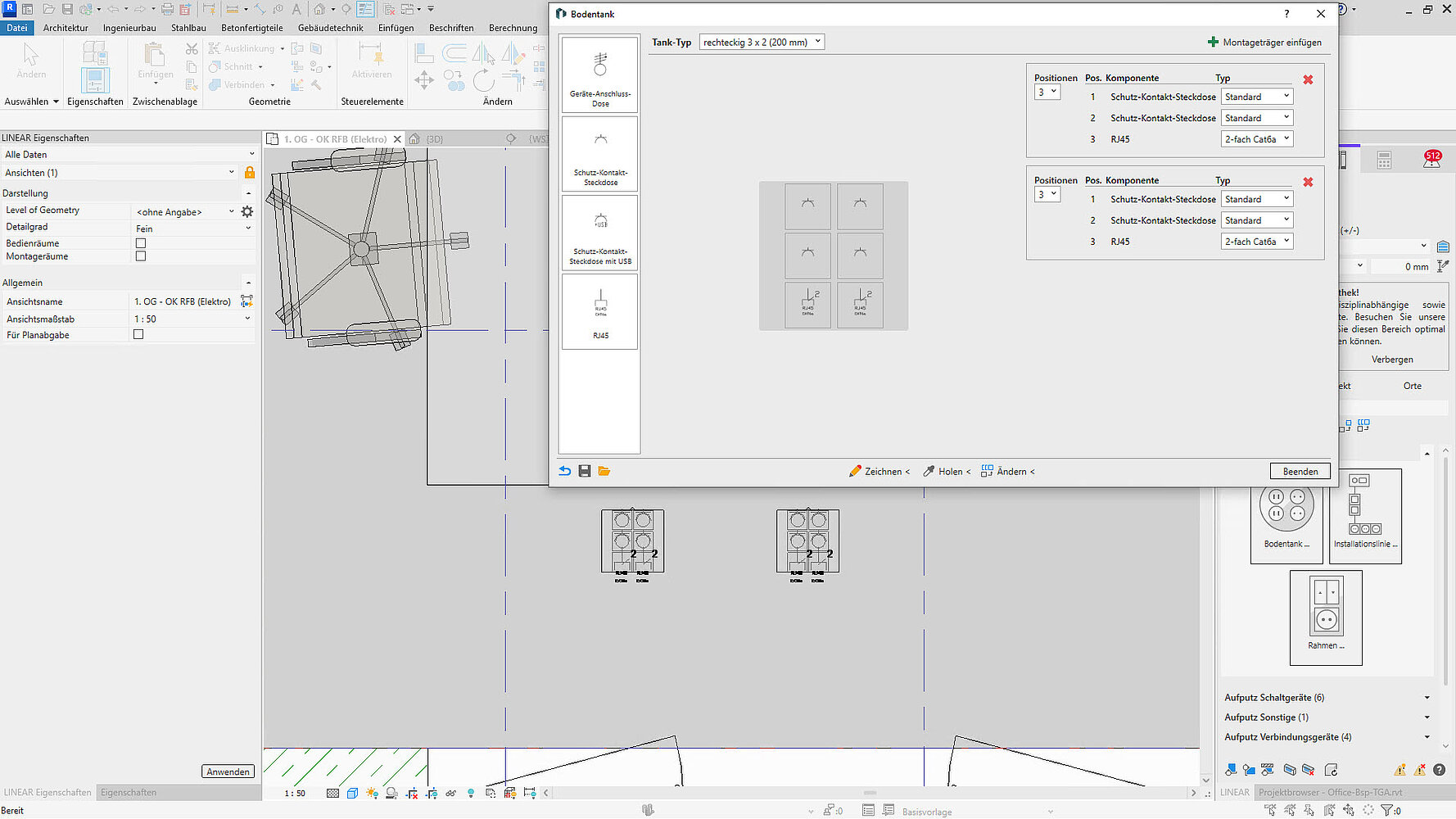

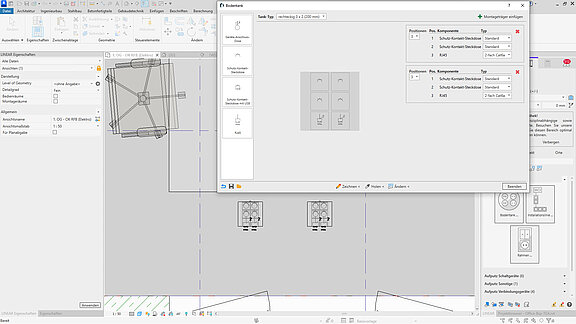

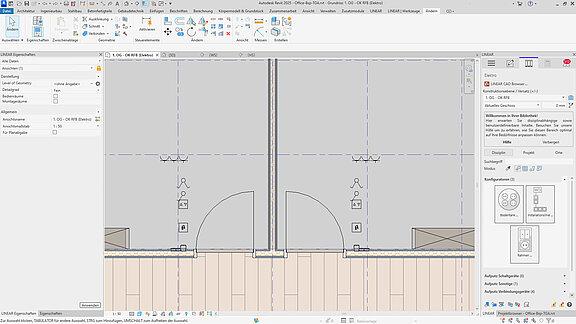

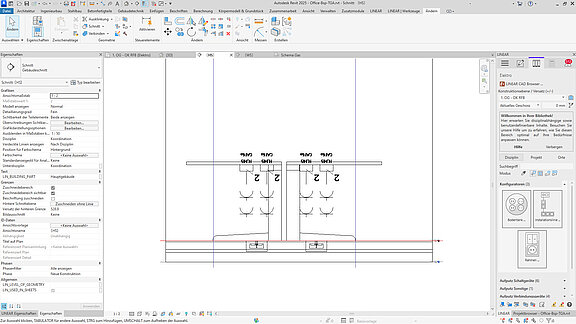

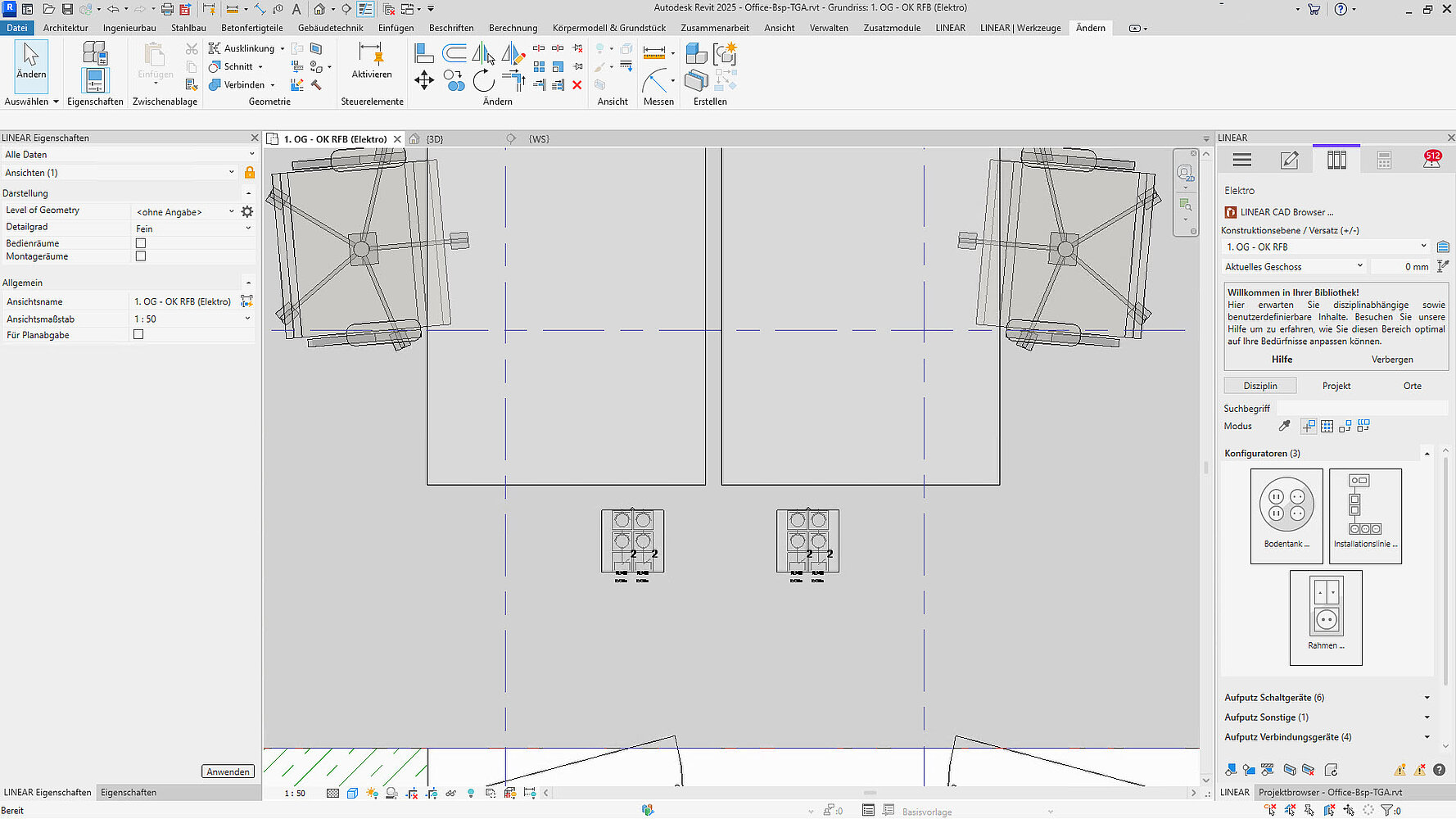

Die neuen Installationsgeräte nutzen Sie wie gewohnt mit dem LINEAR Rahmen-, Linien- und Bodentankkonfigurator. Ergänzte Leerdosen mit Leerrohranschlüssen in den neuen Familien ermöglichen es Ihnen außerdem, Leerrohre bis zu den Installationsgeräten zu planen.

Vorteile auf einen Blick:

• 26 neue Familien für die Elektroplanung nutzen
• Größere Auswahl an Schaltern, Tastern, Multimediadosen und KNX-Komponenten
• Neue Familien mit dem Rahmen-, Linien- und Bodentankkonfigurator einsetzen
• Leerrohre über die ergänzten Leerdosenanschlüsse bis zu den Installationsgeräten planen

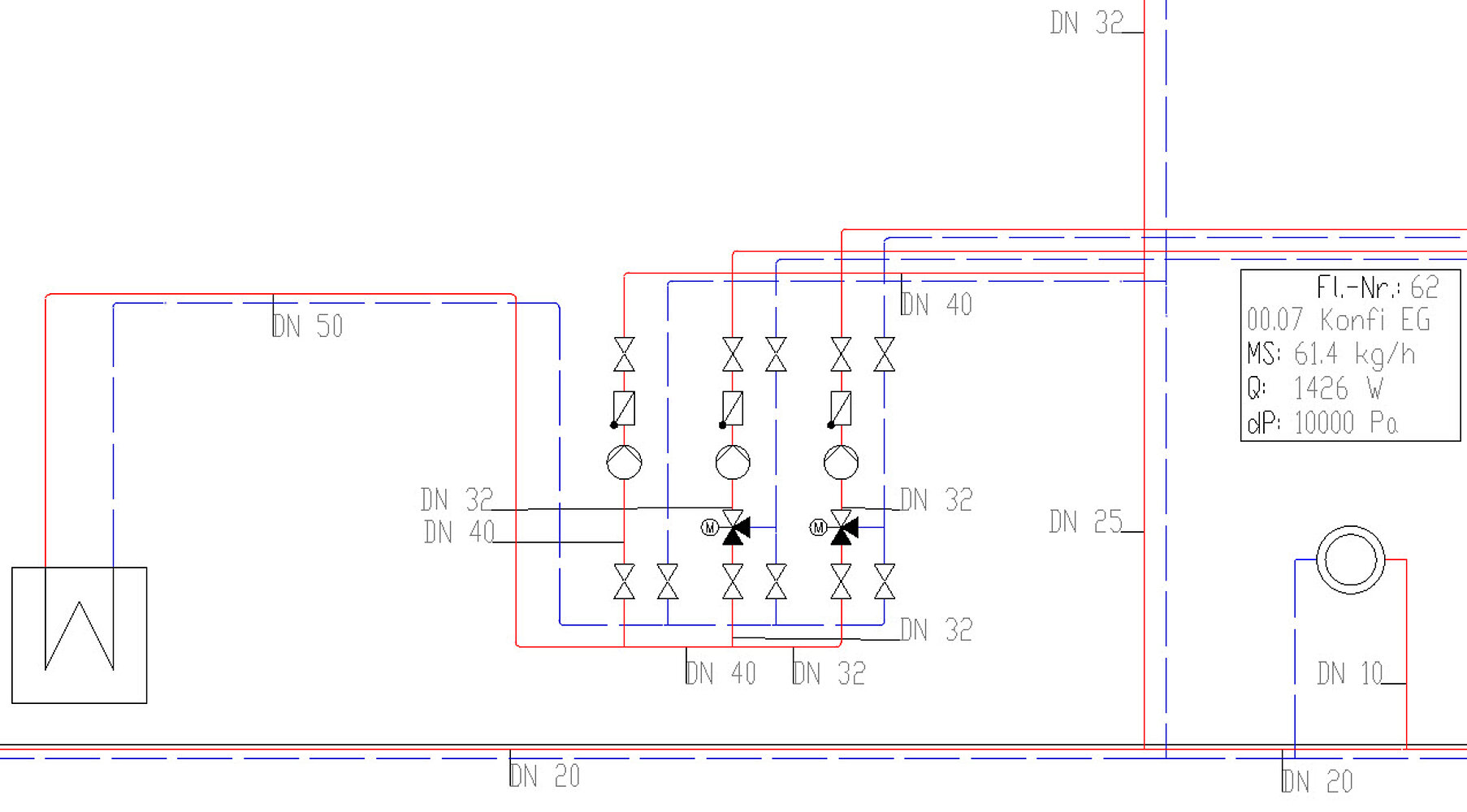

Mit dem überarbeiteten Konfigurator erstellen Sie individuelle Rohrverteiler für Heizung, Trinkwasser, Abwasser, Kälte, Gas und Brandschutz. Jetzt stehen Ihnen auch rechteckige Querschnitte zur Verfügung, mit denen Sie neutrale Kompaktverteiler realitätsnah im Projekt abbilden können. Eine Live-3D-Vorschau zeigt Ihnen während der Konfiguration den aktuellen Aufbau.

Die Flanschabmessungen werden abhängig von Nennweite und Druckstufe automatisch gemäß DIN EN 1092 eingesetzt. Für Sonderfälle können Sie eigene Flanschabmessungen definieren und speichern. Den fertigen Verteiler platzieren Sie anschließend in einer Draufsicht oder 3D-Ansicht Ihres Modells.

Bereits vorhandene Verteiler lassen sich erneut in den Konfigurator laden und bearbeiten. Das gilt auch für Verteiler, die mit dem bisherigen Konfigurator erstellt wurden.

Vorteile auf einen Blick:

• Rechteckige Querschnitte für neutrale Kompaktverteiler nutzen
• Flanschabmessungen automatisch nach DIN EN 1092 bestimmen lassen
• Individuelle Flanschabmessungen für Sonderfälle definieren und speichern
• Den Verteiler während der Konfiguration in einer Live-3D-Vorschau prüfen
• Bestehende Verteiler auch aus dem bisherigen Konfigurator nachträglich bearbeiten

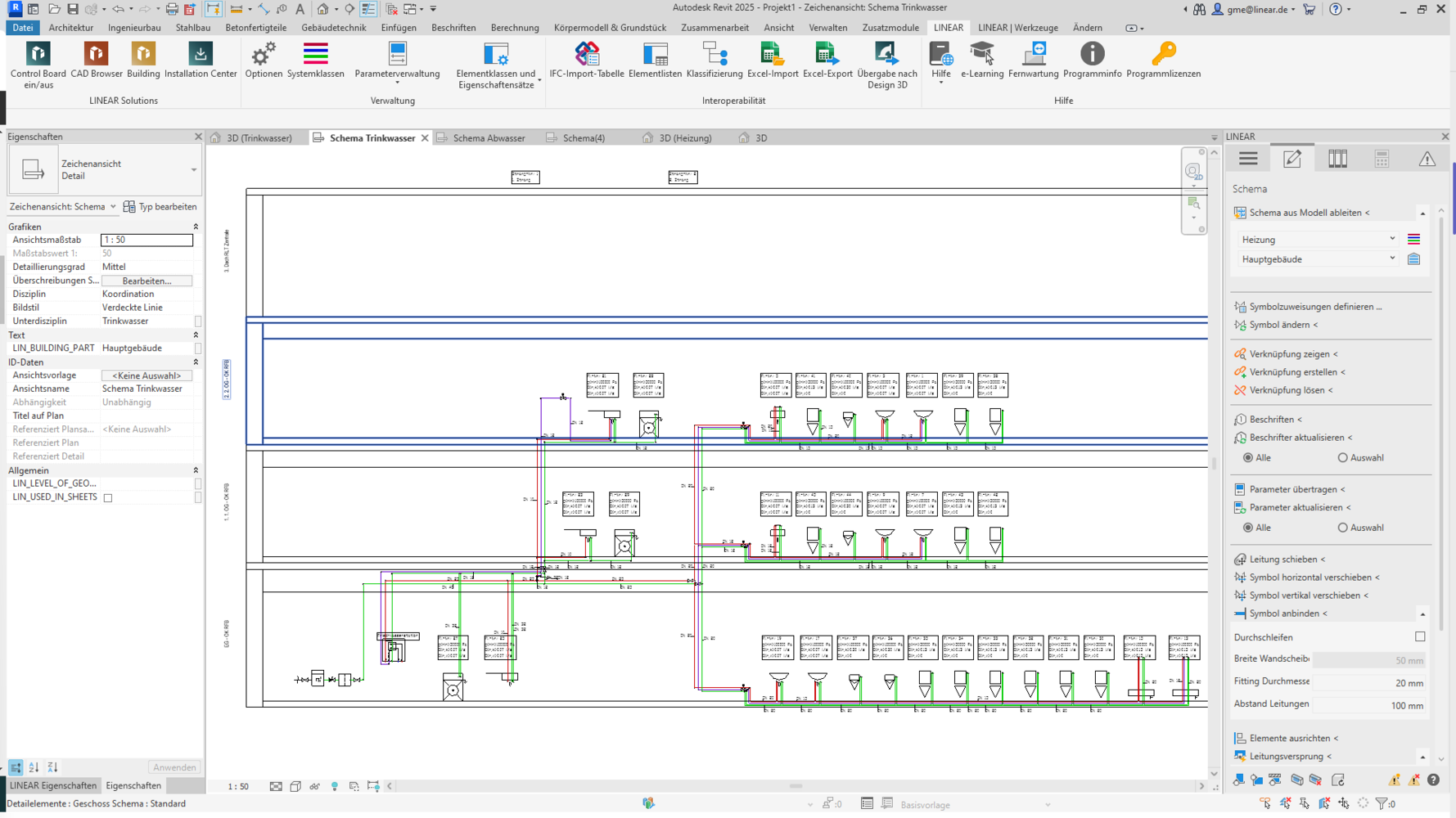

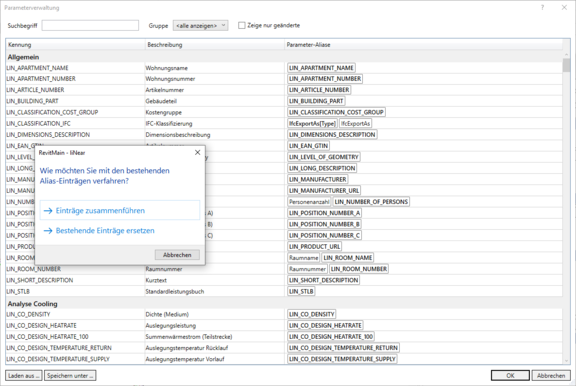

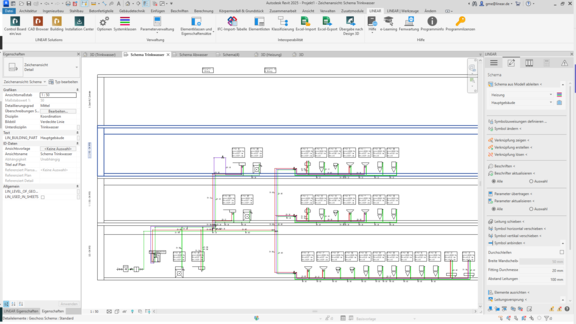

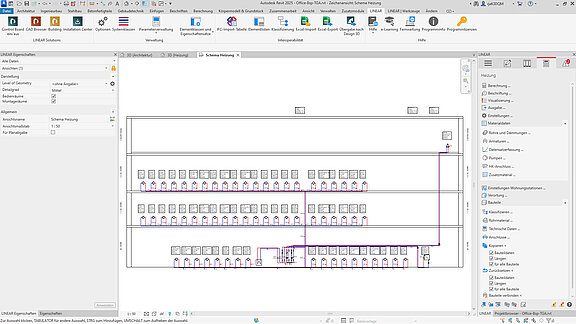

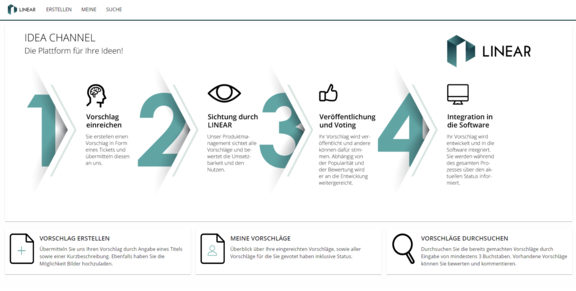

Auf Wunsch aus dem LINEAR Idea Channel steht Ihnen eine neue Konfigurationsoption für Revit zur Verfügung: Sie können die jeweilige Systemabkürzung für alle Bauteile eines Modells direkt in den Revit-Eigenschaften anzeigen lassen. Den zugehörigen Parameter nutzen Sie anschließend für Beschriftungen, beispielsweise in Rohrnetzen.

Die Systemabkürzungen sind im Dialog „Systemtypen“ hinterlegt und lassen sich bei Bedarf individuell anpassen.

Vorteile auf einen Blick:

• Systemabkürzungen in den Revit-Eigenschaften der Bauteile anzeigen
• Systemklassenkürzel für Beschriftungen nutzen

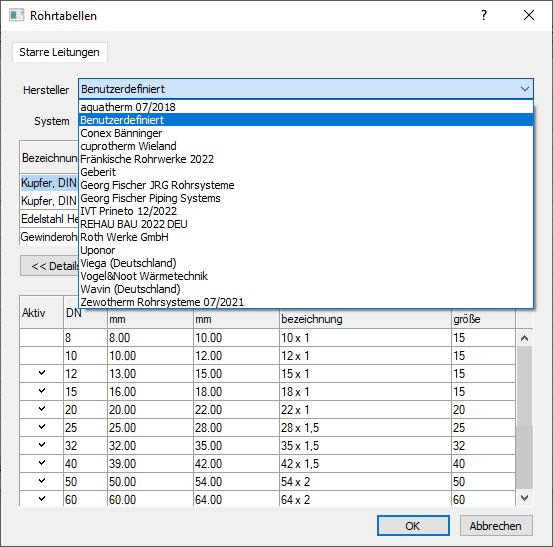

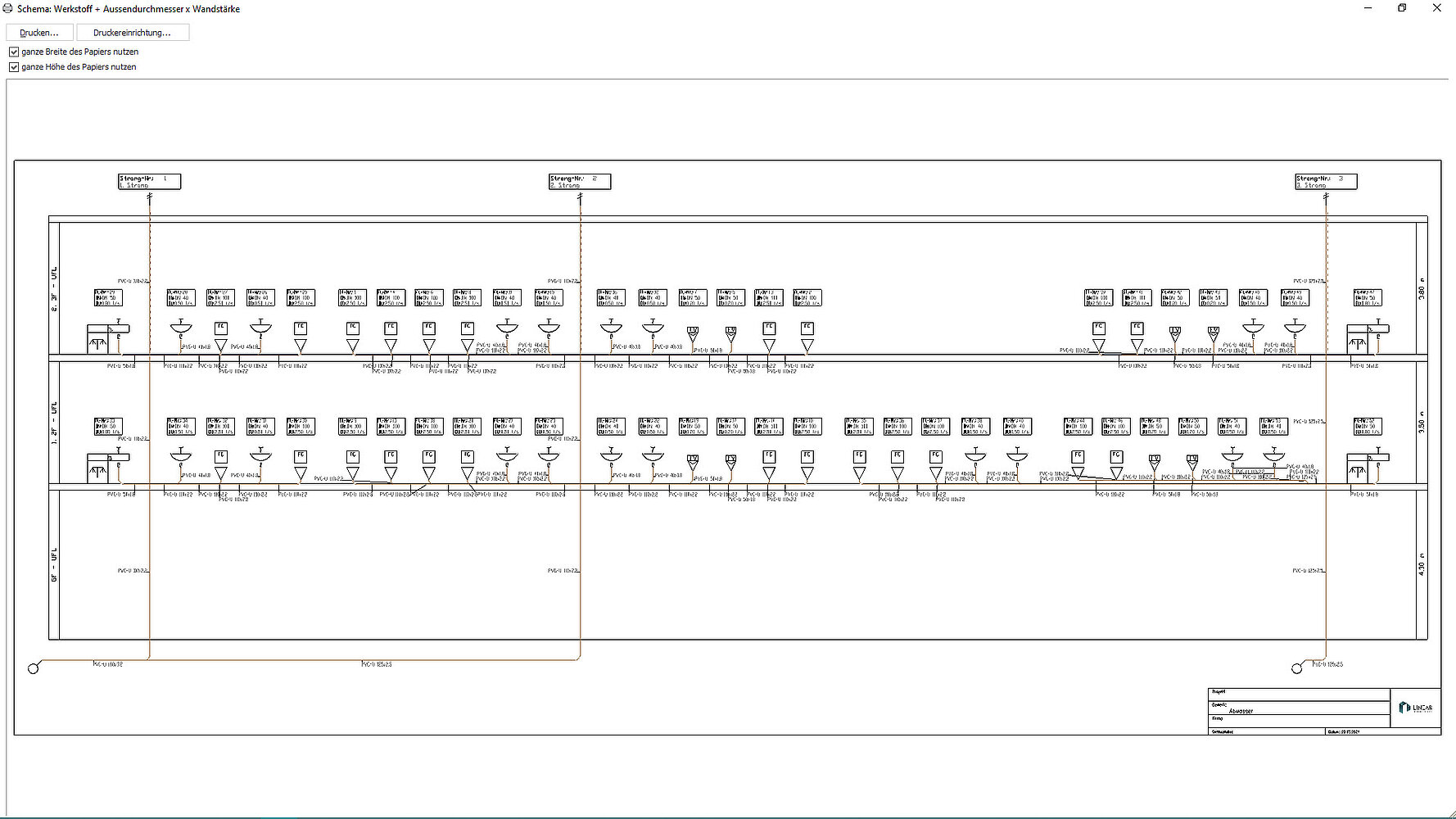

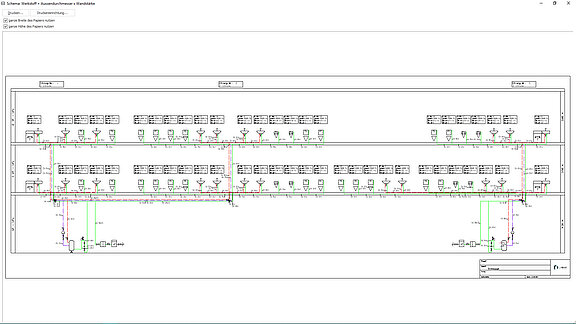

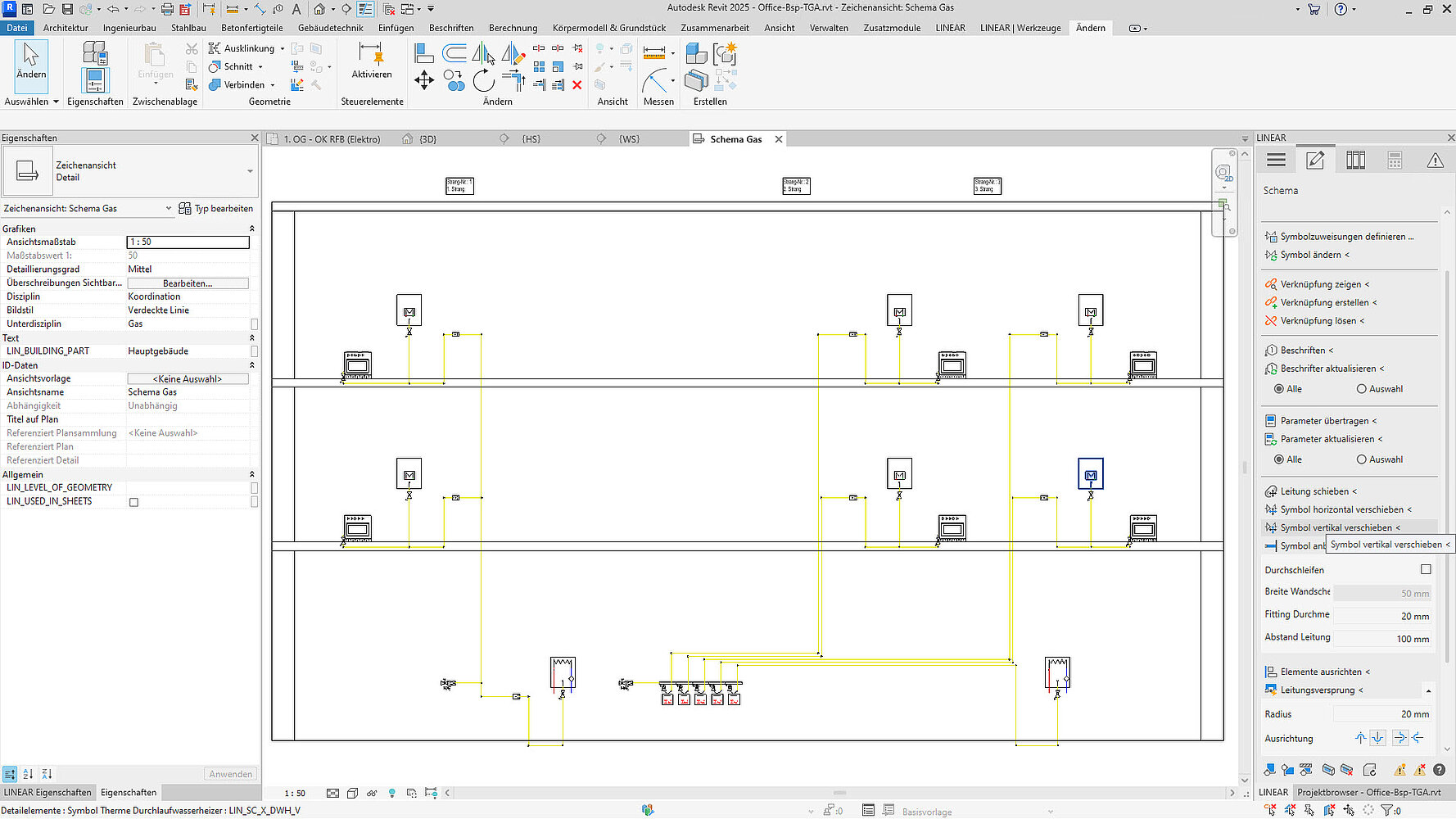

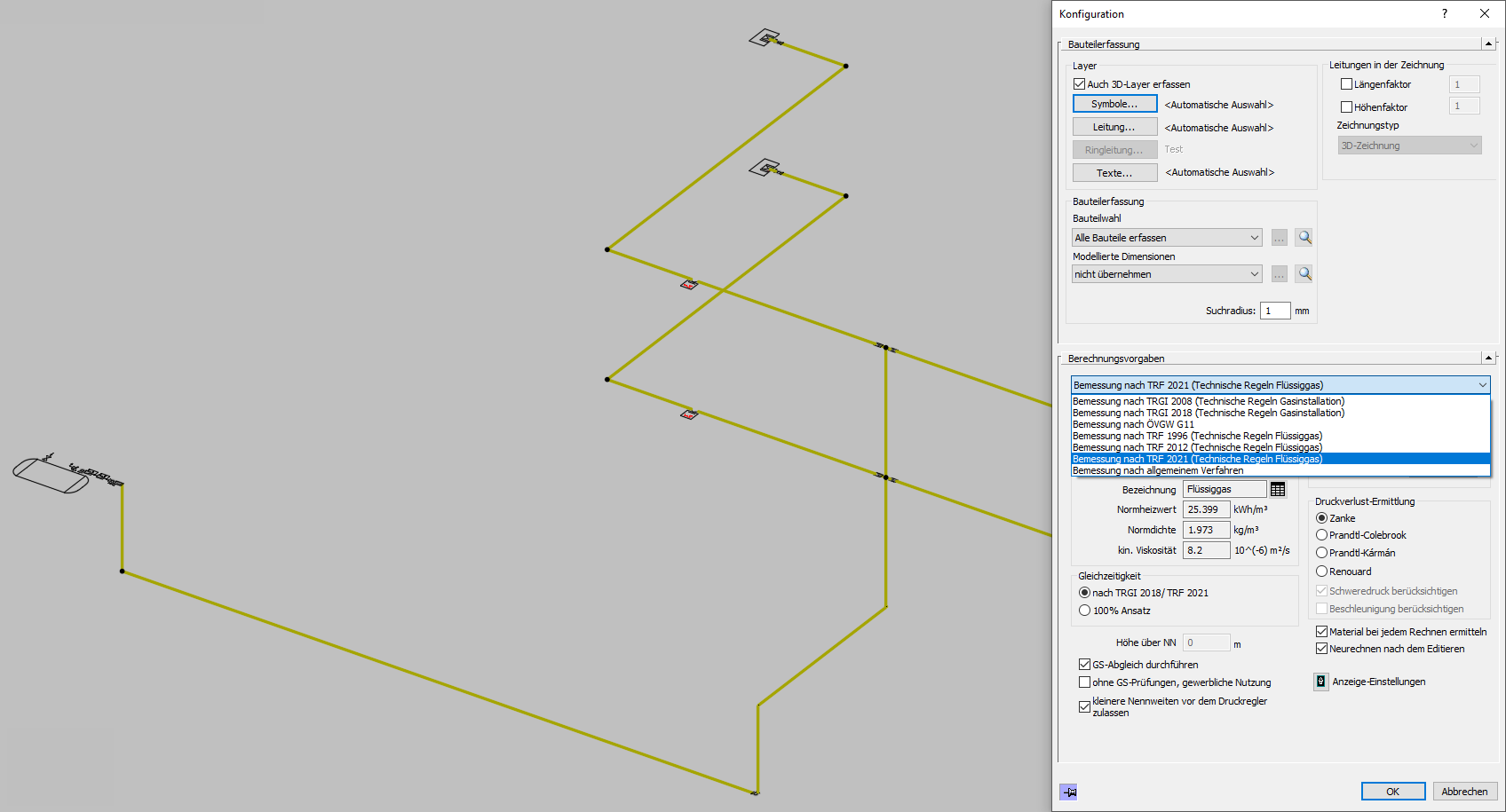

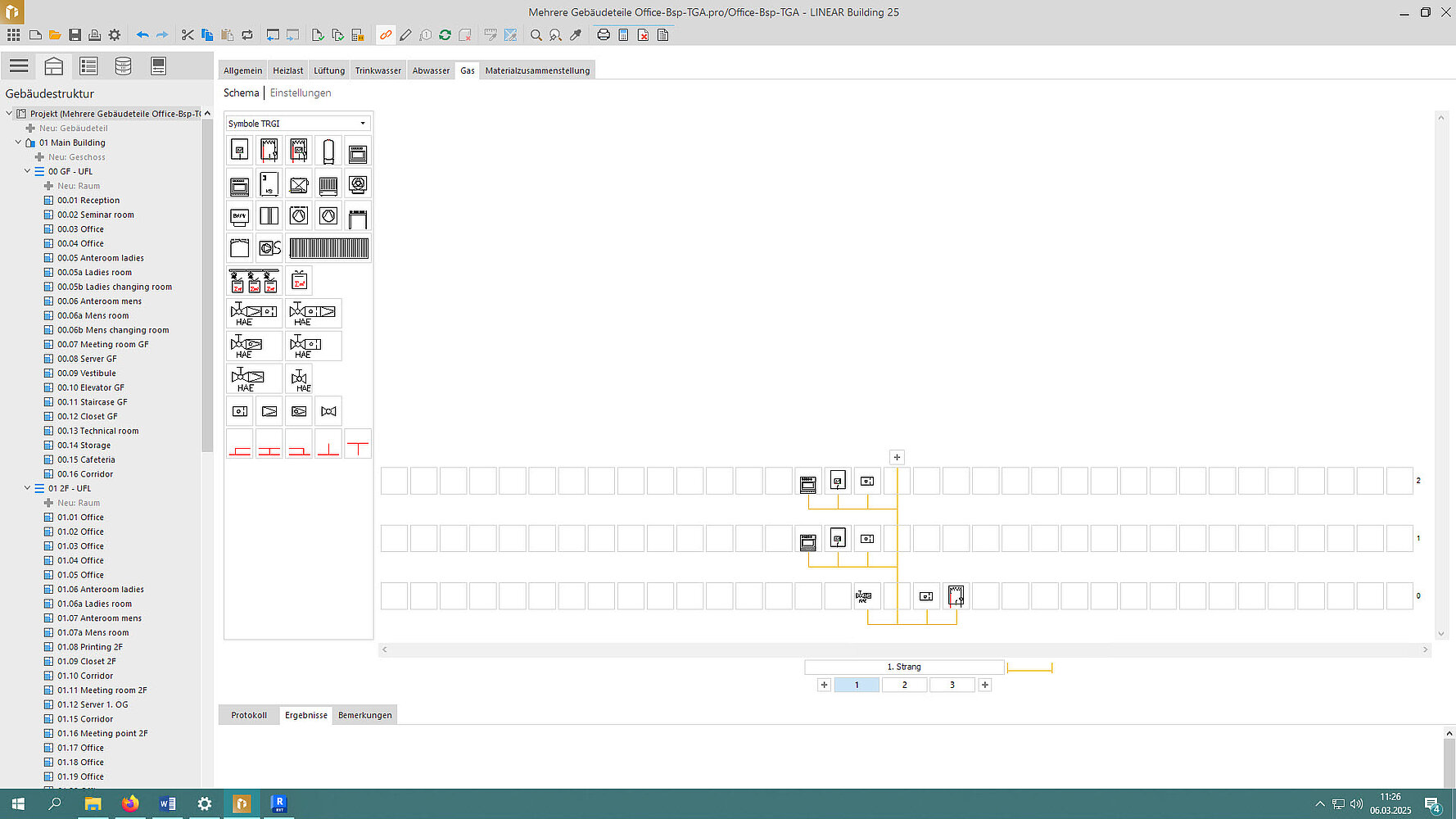

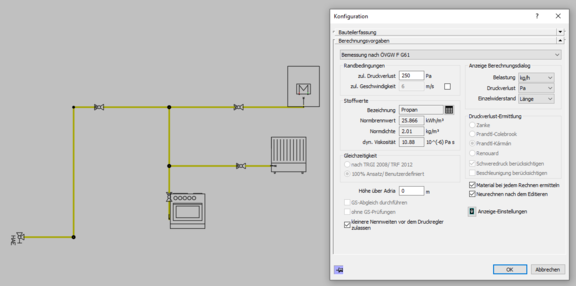

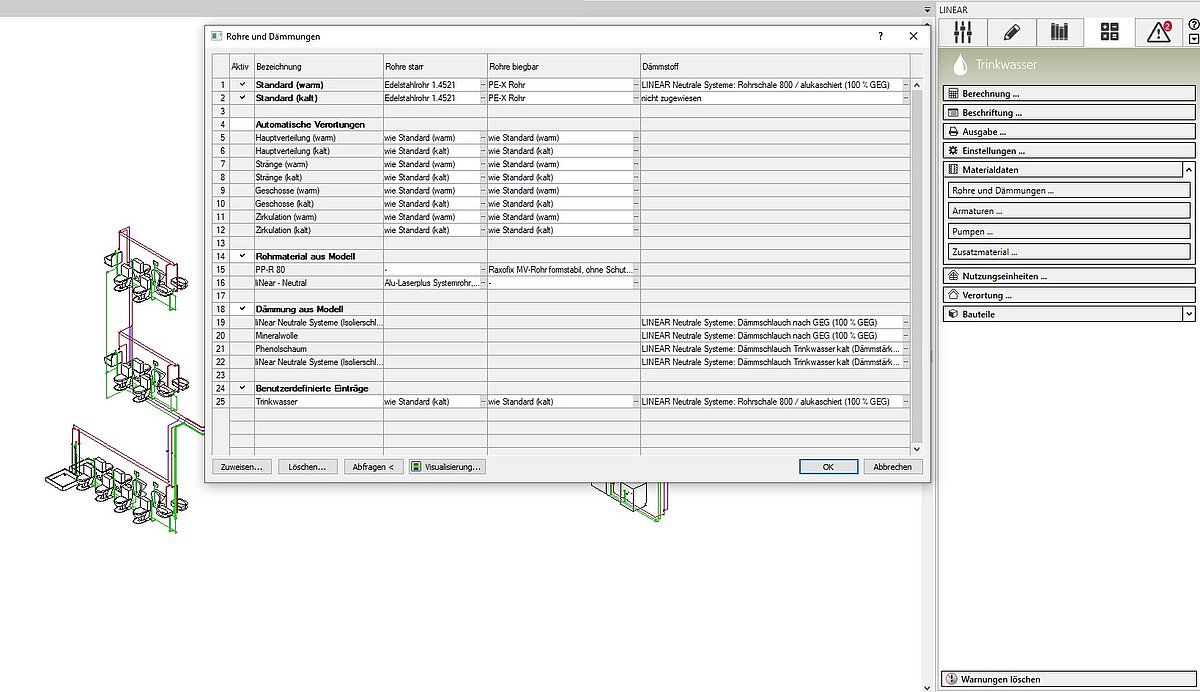

Der bewährte Dialog „Rohre und Dämmungen“ steht jetzt auch für die Disziplin Gas zur Verfügung. Damit können Sie Rohrmaterialien verschiedener Hersteller innerhalb eines Netzes verwenden oder über ein Standardmaterial allen Leitungen dasselbe Material zuweisen. Die Materialzuordnung lässt sich auch nachträglich und unabhängig vom ursprünglich verwendeten Konstruktionsmaterial ändern.

Bei der Netzerfassung erkennt die automatische Verortung die Leitungstypen anhand der Netztopologie. Auf dieser Grundlage können unterschiedliche Materialien zugewiesen werden, sodass eine manuelle Zuordnung in vielen Fällen entfällt. Bei Bedarf passen Sie die Zuweisung gezielt an, beispielsweise um einzelnen Teilstrecken alternative Materialien zuzuordnen.

Vorteile auf einen Blick:

• Rohrmaterialien verschiedener Hersteller in einem Gasnetz verwenden
• Allen Leitungen über ein Standardmaterial dasselbe Material zuweisen
• Materialzuordnungen unabhängig vom Konstruktionsmaterial nachträglich ändern
• Leitungstypen automatisch erkennen und für die Materialzuweisung nutzen
• Automatische Zuordnungen bei Bedarf manuell anpassen
