Mit diesem Feature Pack bringt unser engagiertes Entwicklungsteam 13 großartige Neuerungen in die LINEAR Solutions – darunter einige, die die Elektroplanung mit LINEAR deutlich voranbringen.
Einige Feature-Highlights stellen wir Ihnen in diesem Blogartikel vor. Alle weiteren Neuerungen haben wir wie immer übersichtlich in unserem What's New dokumentiert.
Elektrische Systeme - Stromkreise verwalten und organisieren
Mit dem Feature „Elektrische Systeme“ im LINEAR Control Board organisieren Sie die elektrische Struktur Ihres Revit-Modells direkt in einer übersichtlichen Baumansicht. Die dreistufige Hierarchie aus Schaltschränken, Stromkreisen und elektrischen Bauteilen macht Zusammenhänge schnell erkennbar und erleichtert die Organisation und die Verwaltung auch komplexer Projekte.
Stromkreise erstellen und bearbeiten Sie über das Kontextmenü. Per Drag-and-drop verschieben Sie Komponenten in bestehende oder neue Stromkreise. Anschließend weisen Sie die Stromkreise den gewünschten Schaltschränken zu. So erledigen Sie die logische Verknüpfung Ihrer elektrischen Komponenten zentral mit deutlicher Zeitersparnisdirekt im Control Board.
Vorteile auf einen Blick:
- Schaltschränke, Stromkreise und Bauteile in einer hierarchischen Ansicht überblicken
- Stromkreise direkt über das Kontextmenü erstellen und bearbeiten
- Komponenten per Drag-and-drop bestehenden oder neuen Stromkreisen zuordnen
- Stromkreise den gewünschten Schaltschränken zuweisen
PV-Analyse – Verschattung bewerten und Solarerträge ermitteln
Mit der Solar- und Verschattungsanalyse untersuchen Sie Dachflächen bereits vor der Platzierung von PV-Modulen auf ihre Verschattung. So können Sie geeignete Flächen für Ihre Photovoltaikanlage identifizieren.
Für die Bewertung des potenziellen Solarertrags stehen Ihnen drei Berechnungsmodelle zur Verfügung: überschlägig, detailliert unter Einbezug von Wetterdaten und modulbasiert für die Berechnung bereits platzierter PV-Module.
Die Ergebnisse werden tabellarisch mit monatlichen und jährlichen Werten dargestellt. Zusätzlich lassen sich Ertrag oder Verschattung direkt im Gebäudemodell farblich visualisieren. So können Sie die Ergebnisse räumlich zuordnen und für Ihre weitere Planung bewerten.
Vorteile auf einen Blick:
- Solarerträge für Flächen oder platzierte PV-Module berechnen
- Dachflächen bereits vor der Modulplatzierung auf Verschattung untersuchen
- Zwischen überschlägiger, detaillierter und modulbasierter Berechnung wählen
- Monatliche und jährliche Ergebnisse tabellarisch auswerten
- Ertrag und Verschattung direkt im Modell visualisieren
Photovoltaik - PV-Module mit direkter Vorschau auf Dachflächen platzieren

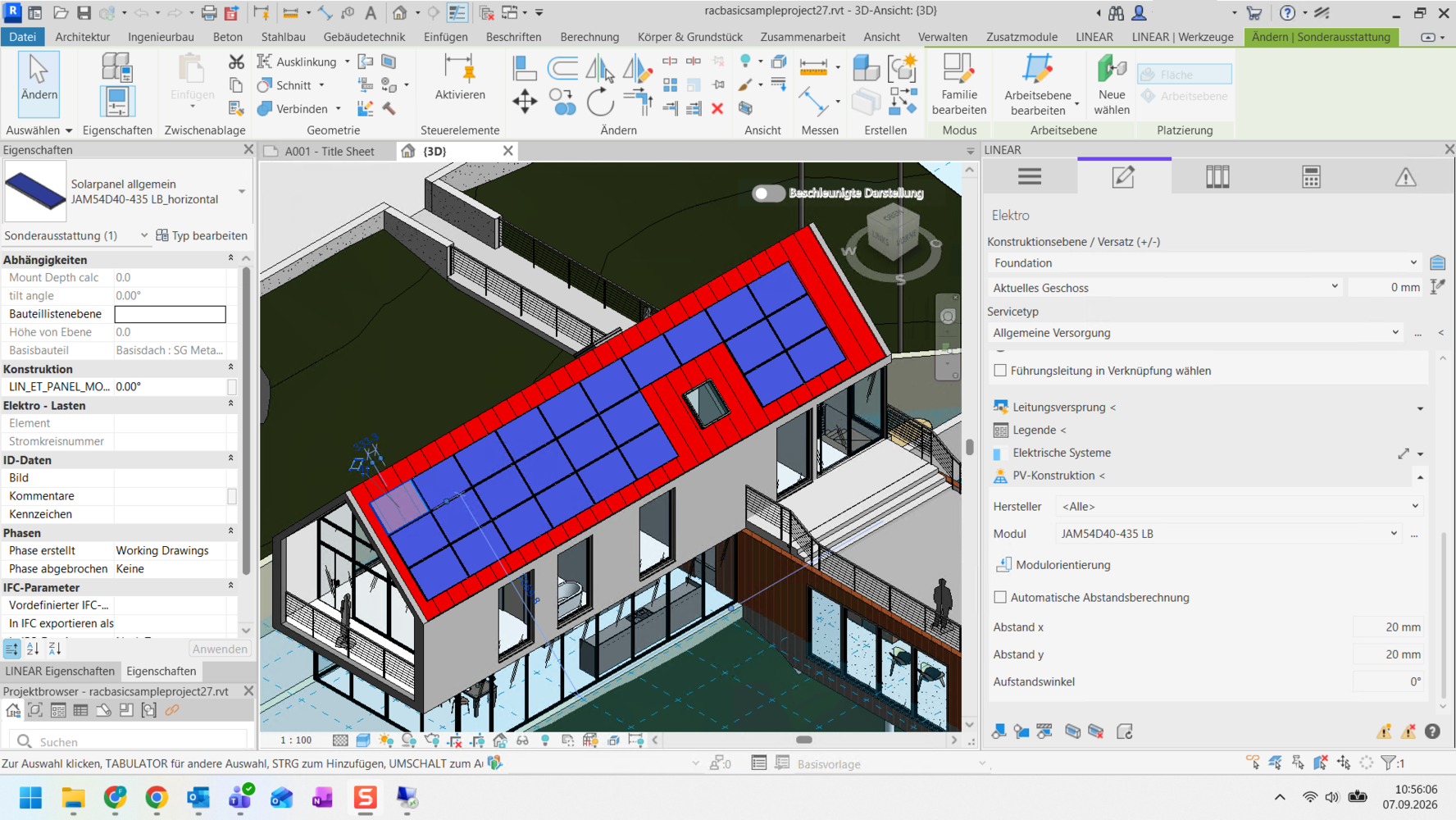

Mit den neuen Funktionen zur PV-Konstruktion platzieren Sie PV-Module auf den gewünschten Dachflächen Ihres Revit-Modells. Orientierung, Abstände und Aufstellwinkel legen Sie direkt über das LINEAR Control Board fest.
Beim Aufziehen des PV-Modulfelds mit der Maus zeigt Ihnen eine Vorschau die Anordnung und Anzahl der Module. So sehen Sie bereits vor dem Platzieren, wie die gewählte Dachfläche belegt wird.
Vorteile auf einen Blick:
- PV-Module direkt auf Dachflächen im Revit-Modell platzieren
- Orientierung, Abstände und Aufstellwinkel im Control Board festlegen
- Anordnung und Modulanzahl bereits in der Vorschau erkennen
26 neue Elektro-Familien und Anschlüsse für die Leerrohrplanung
Für Ihre Elektroplanung stehen Ihnen jetzt 26 neue Familien für Installationsgeräte zur Verfügung. Dazu zählen weitere Schalter- und Tastervarianten, Multimediadosen und KNX-Komponenten. Auch die bestehenden Familien wurden überarbeitet und optimiert.
Die neuen Installationsgeräte nutzen Sie wie gewohnt mit dem LINEAR Rahmen-, Linien- und Bodentankkonfigurator. Ergänzte Leerdosen mit Leerrohranschlüssen in den neuen Familien ermöglichen es Ihnen außerdem, Leerrohre bis zu den Installationsgeräten zu planen.
Vorteile auf einen Blick:
- 26 neue Familien für die Elektroplanung nutzen
- Größere Auswahl an Schaltern, Tastern, Multimediadosen und KNX-Komponenten
- Neue Familien mit dem Rahmen-, Linien- und Bodentankkonfigurator einsetzen
- Leerrohre über die ergänzten Leerdosenanschlüsse bis zu den Installationsgeräten planen
Legenden automatisch jetzt auch für die Elektrotechnik erstellen
Mit der LINEAR Legendenfunktion erstellen Sie jetzt auch für die Elektrotechnik automatisch passende Legenden zu Ihren Plänen. Die Funktion erkennt die im Plan enthaltenen Familien und erzeugt daraus eine Legende der verwendeten Bauteile. Bei Installationsgeräten werden die jeweiligen Familiensymbole übernommen.
Vorteile auf einen Blick:
- Legenden für Elektropläne automatisch erstellen
- Im Plan verwendete Familien automatisch berücksichtigen
- Familiensymbole der Installationsgeräte für die Legende übernehmen
Überarbeiteter Rohrverteiler-Konfigurator mit rechteckigen Querschnitten
Mit dem überarbeiteten Konfigurator erstellen Sie individuelle Rohrverteiler für Heizung, Trinkwasser, Abwasser, Kälte, Gas und Brandschutz. Jetzt stehen Ihnen auch rechteckige Querschnitte zur Verfügung, mit denen Sie neutrale Kompaktverteiler realitätsnah im Projekt abbilden können. Eine Live-3D-Vorschau zeigt Ihnen während der Konfiguration den aktuellen Aufbau.
Die Flanschabmessungen werden abhängig von Nennweite und Druckstufe automatisch gemäß DIN EN 1092 eingesetzt. Für Sonderfälle können Sie eigene Flanschabmessungen definieren und speichern. Den fertigen Verteiler platzieren Sie anschließend in einer Draufsicht oder 3D-Ansicht Ihres Modells.
Bereits vorhandene Verteiler lassen sich erneut in den Konfigurator laden und bearbeiten. Das gilt auch für Verteiler, die mit dem bisherigen Konfigurator erstellt wurden.
Vorteile auf einen Blick:
- Rechteckige Querschnitte für neutrale Kompaktverteiler nutzen
- Flanschabmessungen automatisch nach DIN EN 1092 bestimmen lassen
- Individuelle Flanschabmessungen für Sonderfälle definieren und speichern
- Den Verteiler während der Konfiguration in einer Live-3D-Vorschau prüfen
- Bestehende Verteiler auch aus dem bisherigen Konfigurator nachträglich bearbeiten
Ungünstigsten Fließweg im Berechnungsausdruck und im Modell direkt erkennen
Der ungünstigste Fließweg wird jetzt im Berechnungsausdruck eindeutig gekennzeichnet. Er wird in den „Allgemeinen Daten“ benannt und im Abschnitt „Teilstrecken je Fließweg“ mit einem Sternchen (*) markiert. So lässt sich die Berechnung leichter nachvollziehen und prüfen.
Zusätzlich steht die Visualisierungsoption „Ungünstigster Fließweg“ jetzt in allen Gewerken zur Verfügung. Damit können Sie den Fließweg direkt im Modell prüfen und in einem Plan für den Ausdruck darstellen.
Vorteile auf einen Blick:
- Ungünstigsten Fließweg in den „Allgemeinen Daten“ ablesen
- Zugehörigen Fließweg im Berechnungsausdruck an der Sternchenmarkierung erkennen
- Berechnungsausdrucke schneller prüfen und leichter nachvollziehen
- Ungünstigsten Fließweg in allen Gewerken im Modell visualisieren
Weitere Features der neuen V26.2
Systemklassenkürzel für Bauteilbeschriftungen nutzen
Excel-Export nach ÖNORM H 6015-2 für die Kanalfertigung
Rohrmaterialien jetzt auch in Gasnetzen flexibel zuweisen
Bauteilanschlüsse im CAD Browser direkt im 3D-Modell erkennen
Klimadaten für Heizlastberechnungen in Bulgarien
und noch viel mehr!
Alle Neuheiten im What's New entdecken
