Met dit Feature Pack introduceert ons toegewijde ontwikkelingsteam 13 geweldige vernieuwingen in LINEAR Solutions – waaronder enkele die de elektrotechnische planning met LINEAR aanzienlijk vooruithelpen.
In dit blogartikel stellen wij u enkele opvallende functies voor. Alle overige vernieuwingen hebben wij, zoals altijd, overzichtelijk gedocumenteerd in ons ‘What’s New’-document.

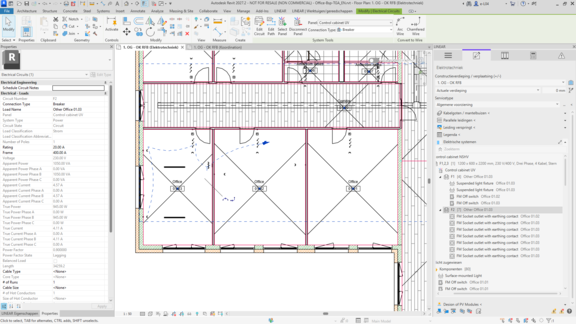

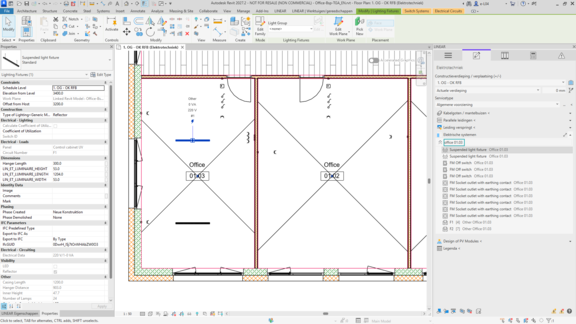

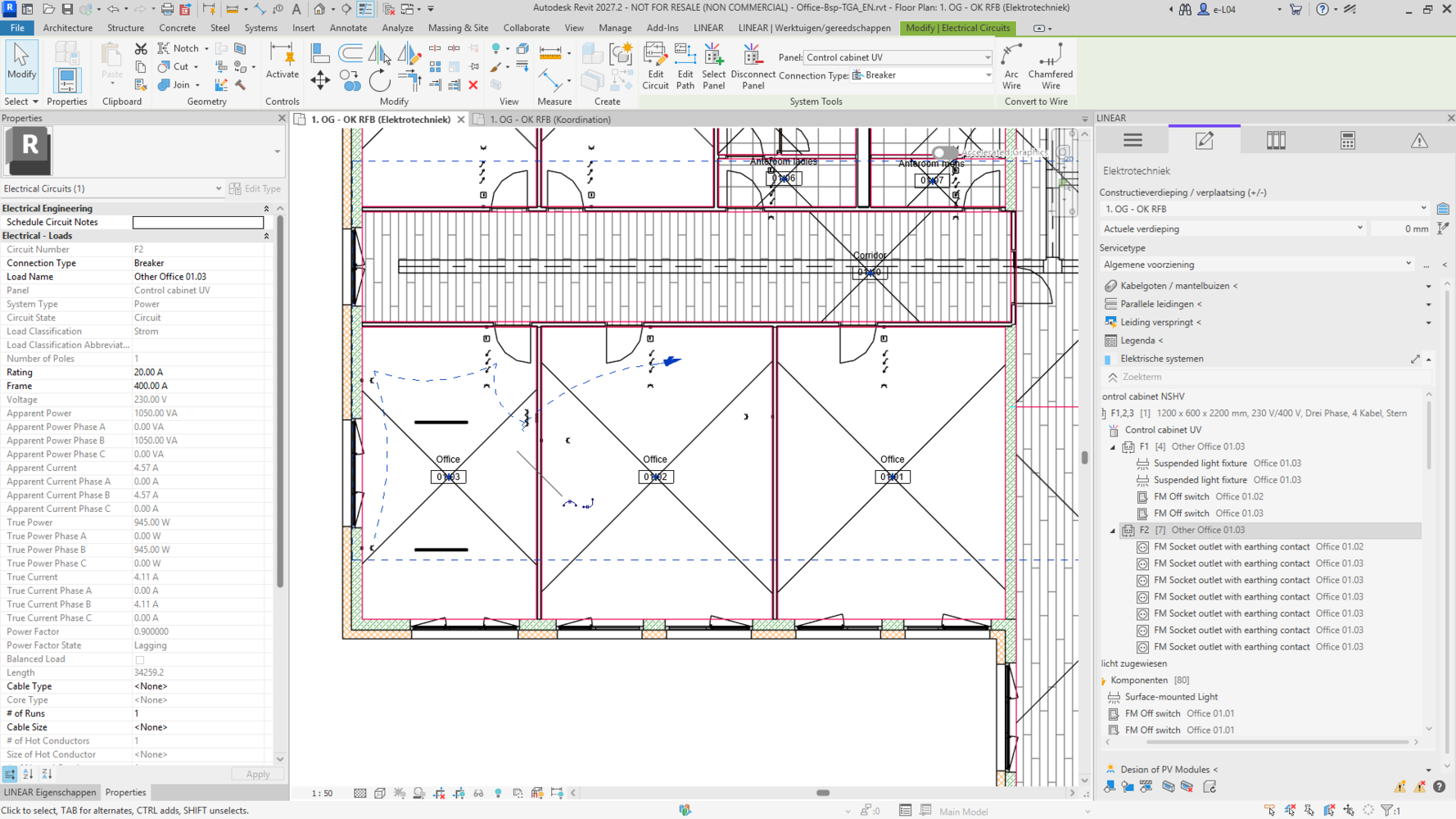

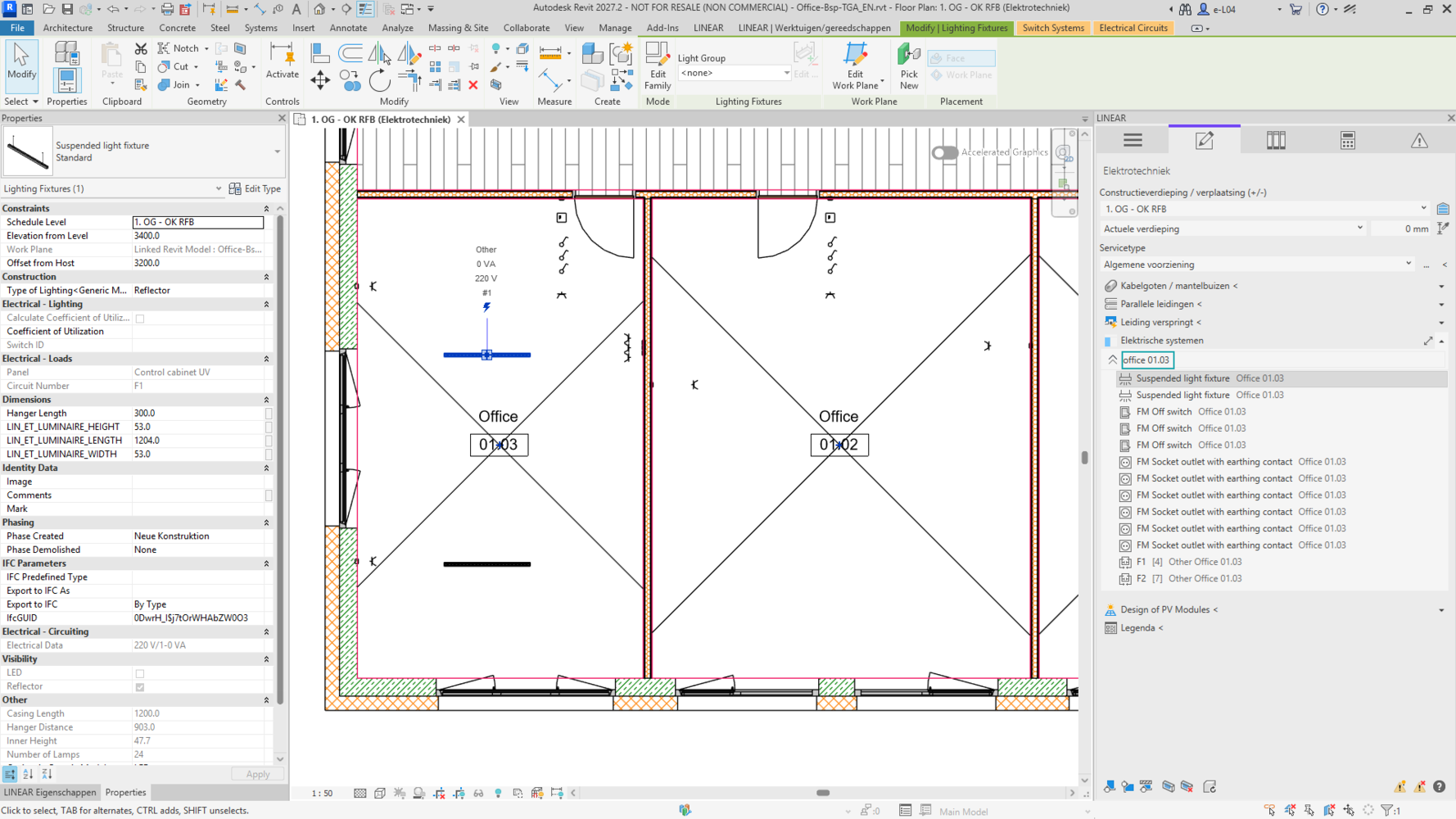

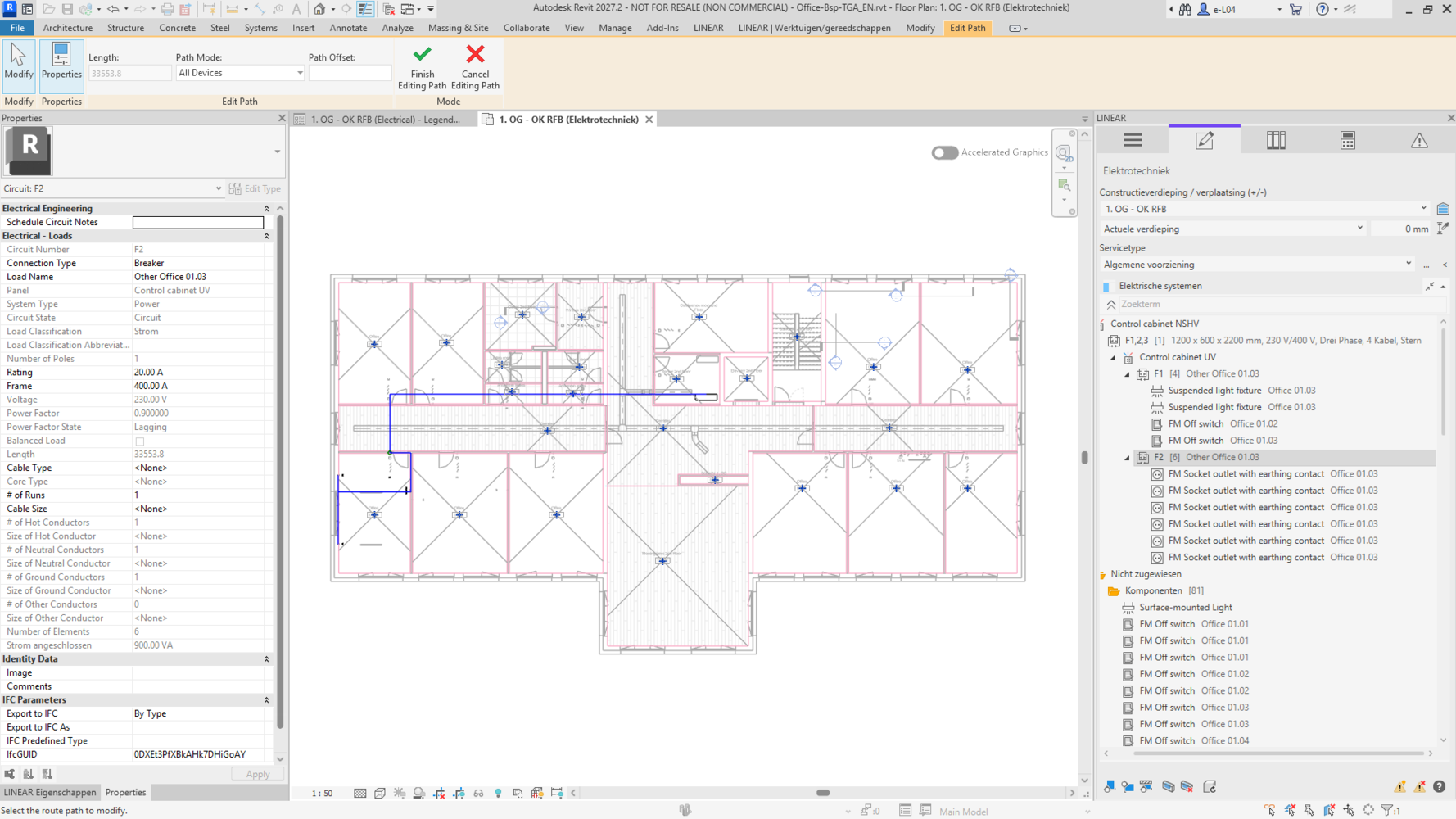

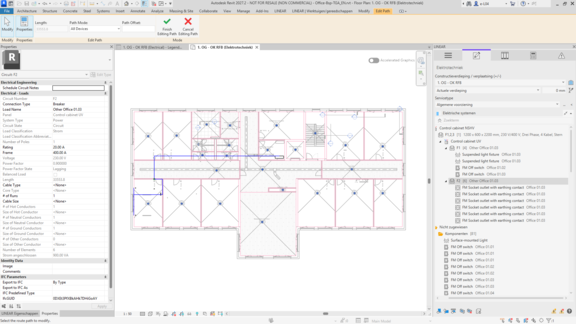

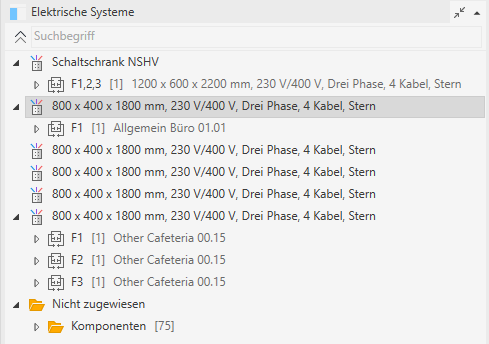

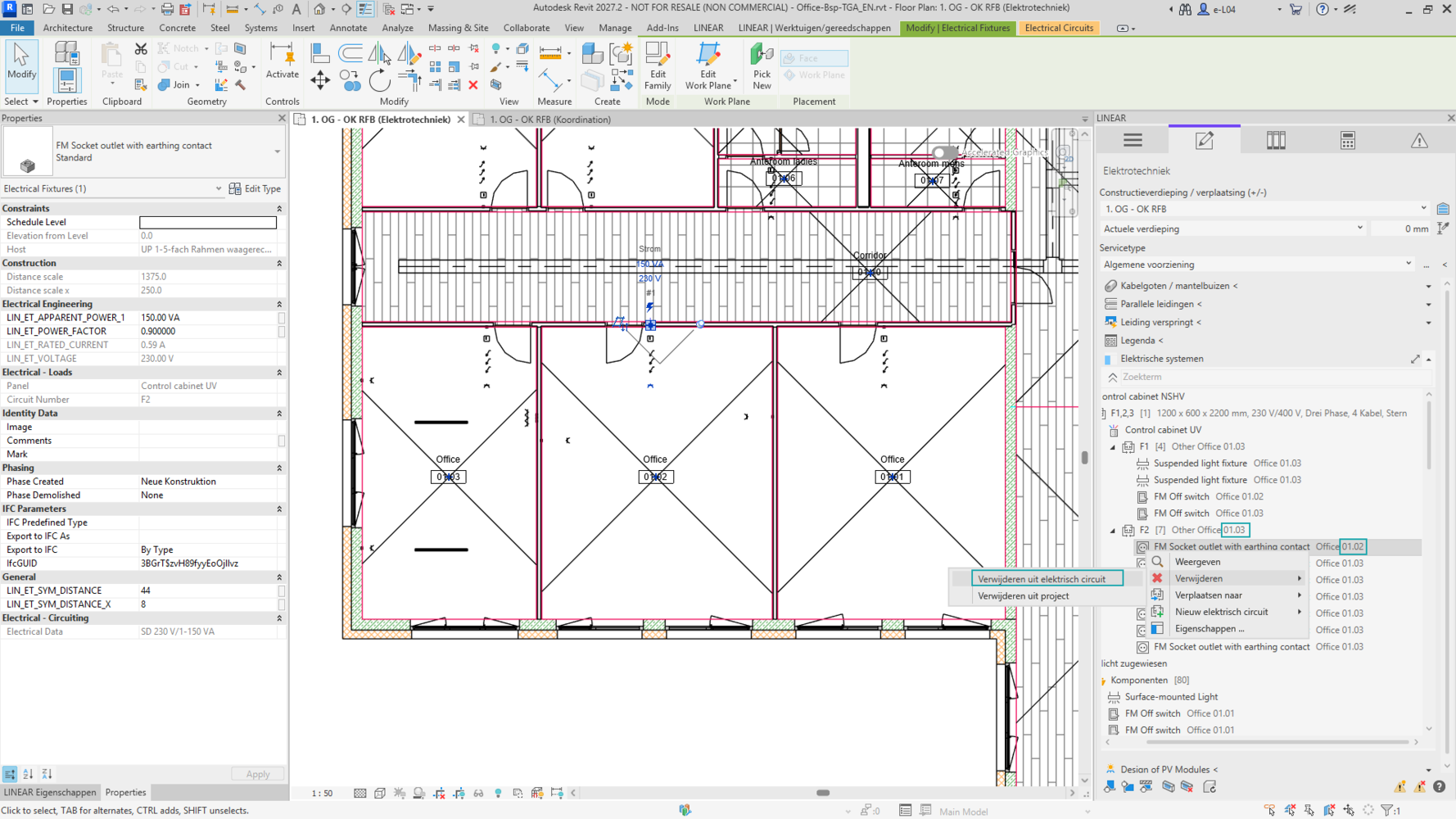

Met de functie ‘Elektrische systemen’ in het LINEAR Control Board organiseert u de elektrische structuur van uw Revit-model rechtstreeks in een overzichtelijke boomstructuur. De hiërarchie met drie niveaus – verdeelkasten, stroomkringen en elektrische componenten – maakt verbanden snel inzichtelijk en vereenvoudigt de organisatie en het beheer van ook complexe projecten.

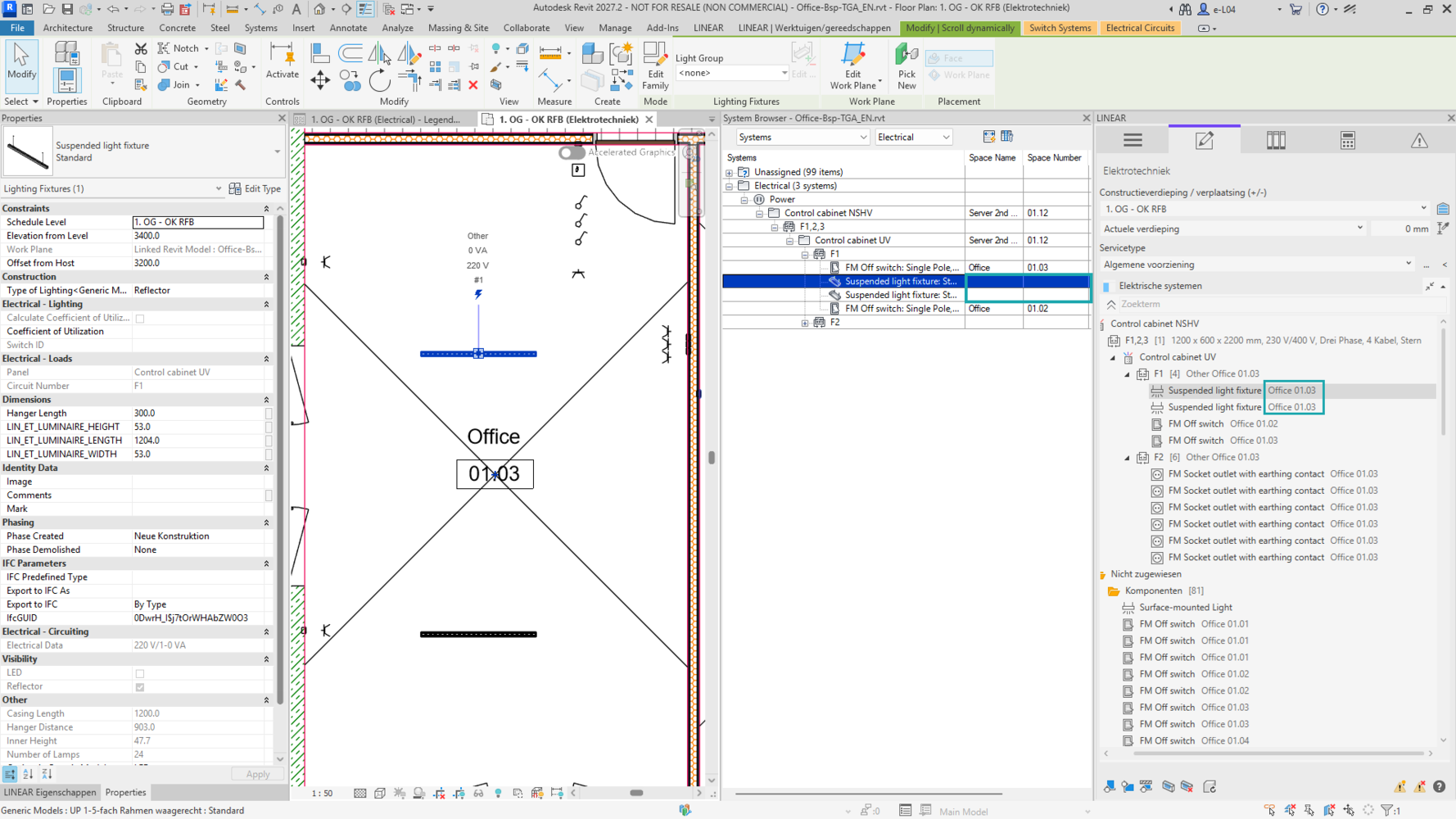

U maakt en bewerkt stroomkringen via het contextmenu. Met slepen en neerzetten verplaatst u componenten naar bestaande of nieuwe stroomkringen. Vervolgens wijst u de stroomkringen toe aan de gewenste verdeelkasten. Zo beheert u de logische verbindingen tussen uw elektrische componenten centraal in het Control Board en bespaart u aanzienlijk tijd.
Belangrijkste kenmerken:
- Verdeelkasten, stroomkringen en componenten in een hiërarchische structuur bekijken
- Stroomkringen rechtstreeks via het contextmenu maken en bewerken
- Componenten via slepen en neerzetten aan bestaande of nieuwe stroomkringen toewijzen
- Stroomkringen aan de gewenste verdeelkasten toewijzen

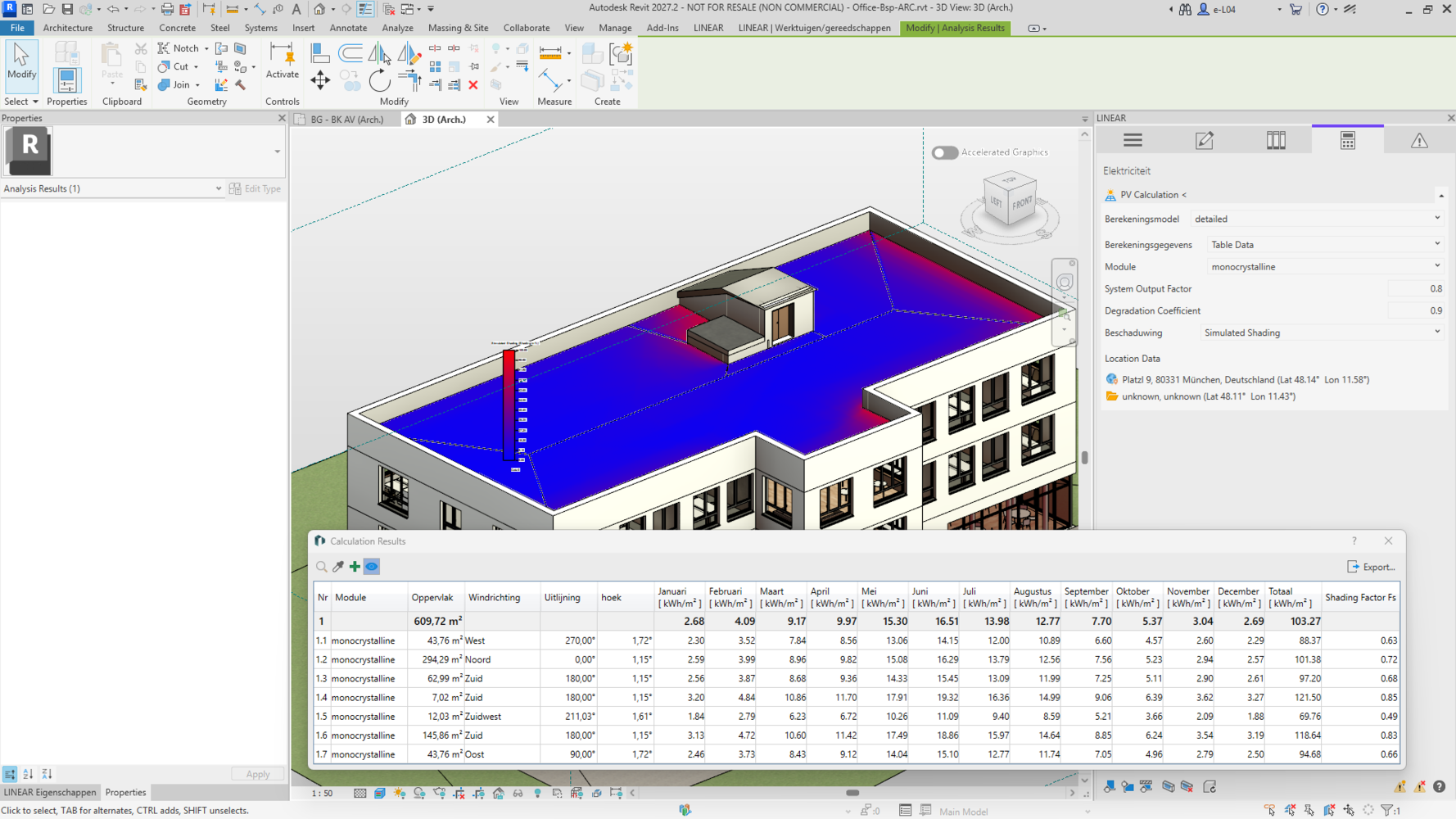

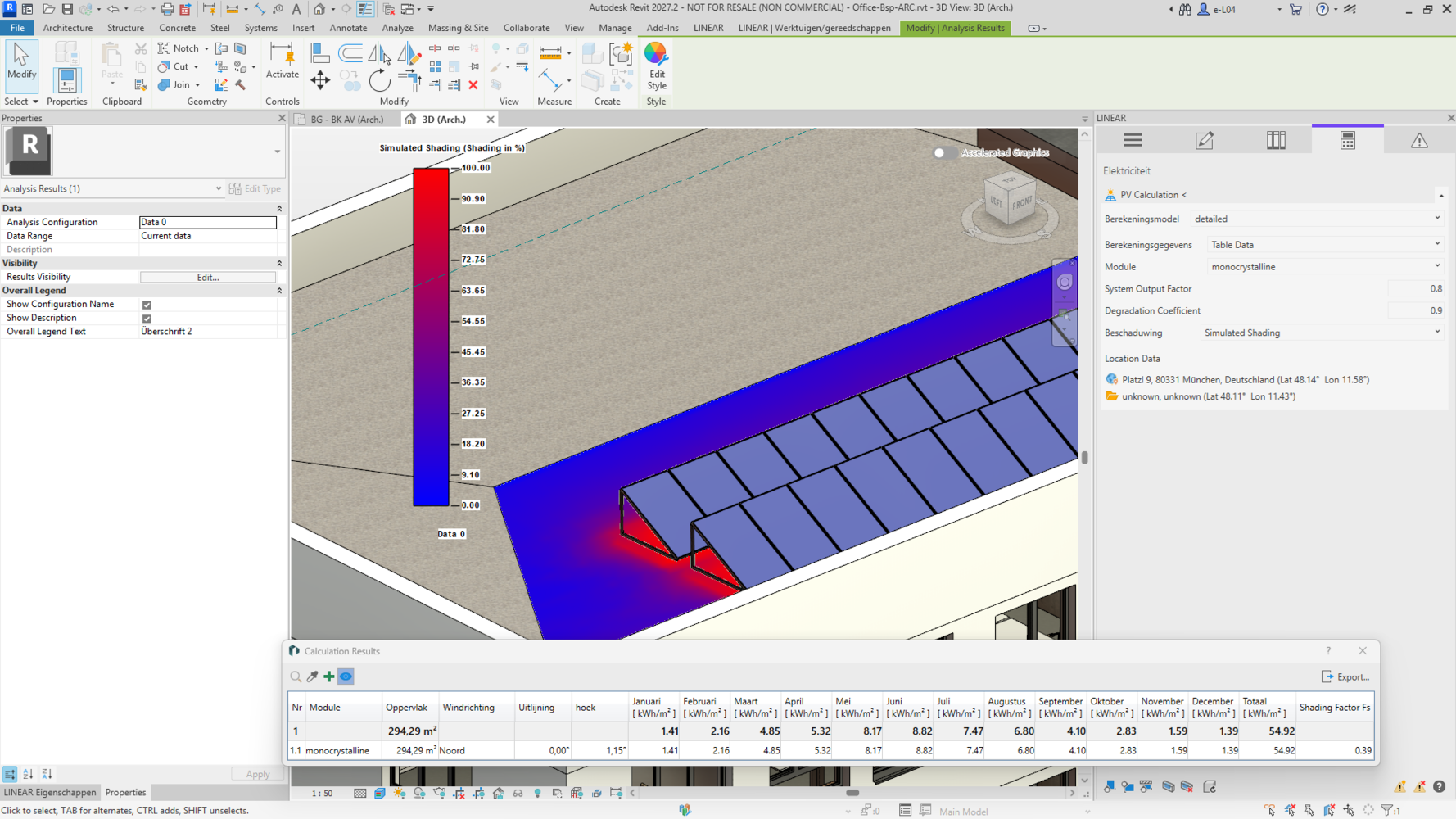

Met de zonne-energie- en beschaduwingsanalyse onderzoekt u dakvlakken al vóór het plaatsen van PV-modules op beschaduwing. Zo kunt u geschikte oppervlakken voor uw fotovoltaïsche installatie bepalen.
Voor de beoordeling van de potentiële zonne-energieopbrengst zijn drie berekeningsmodellen beschikbaar: globaal, gedetailleerd met weergegevens en modulegebaseerd voor de berekening van reeds geplaatste PV-modules.
De resultaten worden in tabellen met maand- en jaarwaarden weergegeven. Daarnaast kunnen de opbrengst of de beschaduwing rechtstreeks met kleuren in het gebouwmodel worden gevisualiseerd. Zo kunt u de resultaten ruimtelijk plaatsen en beoordelen voor het verdere ontwerp.
Belangrijkste kenmerken:
- Zonne-energieopbrengsten voor oppervlakken of geplaatste PV-modules berekenen
- Dakvlakken al vóór het plaatsen van modules op beschaduwing onderzoeken
- Kiezen tussen globale, gedetailleerde en modulegebaseerde berekeningen
- Maand- en jaarresultaten in tabellen evalueren
- Opbrengst en beschaduwing rechtstreeks in het model visualiseren

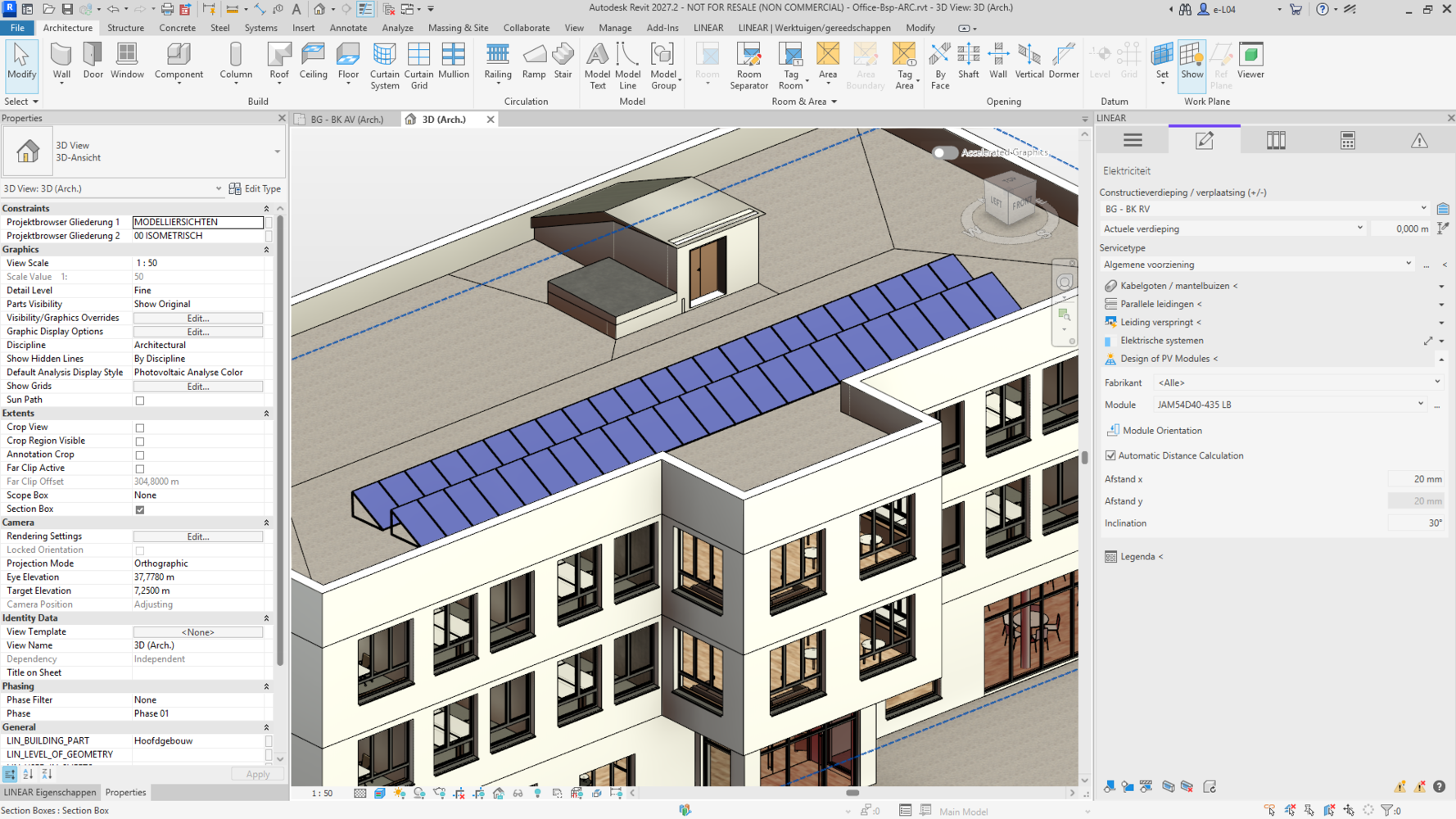

Met de nieuwe functies voor PV-modellering plaatst u PV-modules op de gewenste dakvlakken in uw Revit-model. De oriëntatie, afstanden en hellingshoek stelt u rechtstreeks in via het LINEAR Control Board.
Terwijl u het PV-moduleveld met de muis tekent, toont een voorvertoning de indeling en het aantal modules. Zo ziet u al vóór het plaatsen hoe het geselecteerde dakvlak wordt benut.
Belangrijkste kenmerken:
- PV-modules rechtstreeks op dakvlakken in het Revit-model plaatsen
- Oriëntatie, afstanden en hellingshoek in het Control Board instellen
- Indeling en aantal modules al in de voorvertoning bekijken

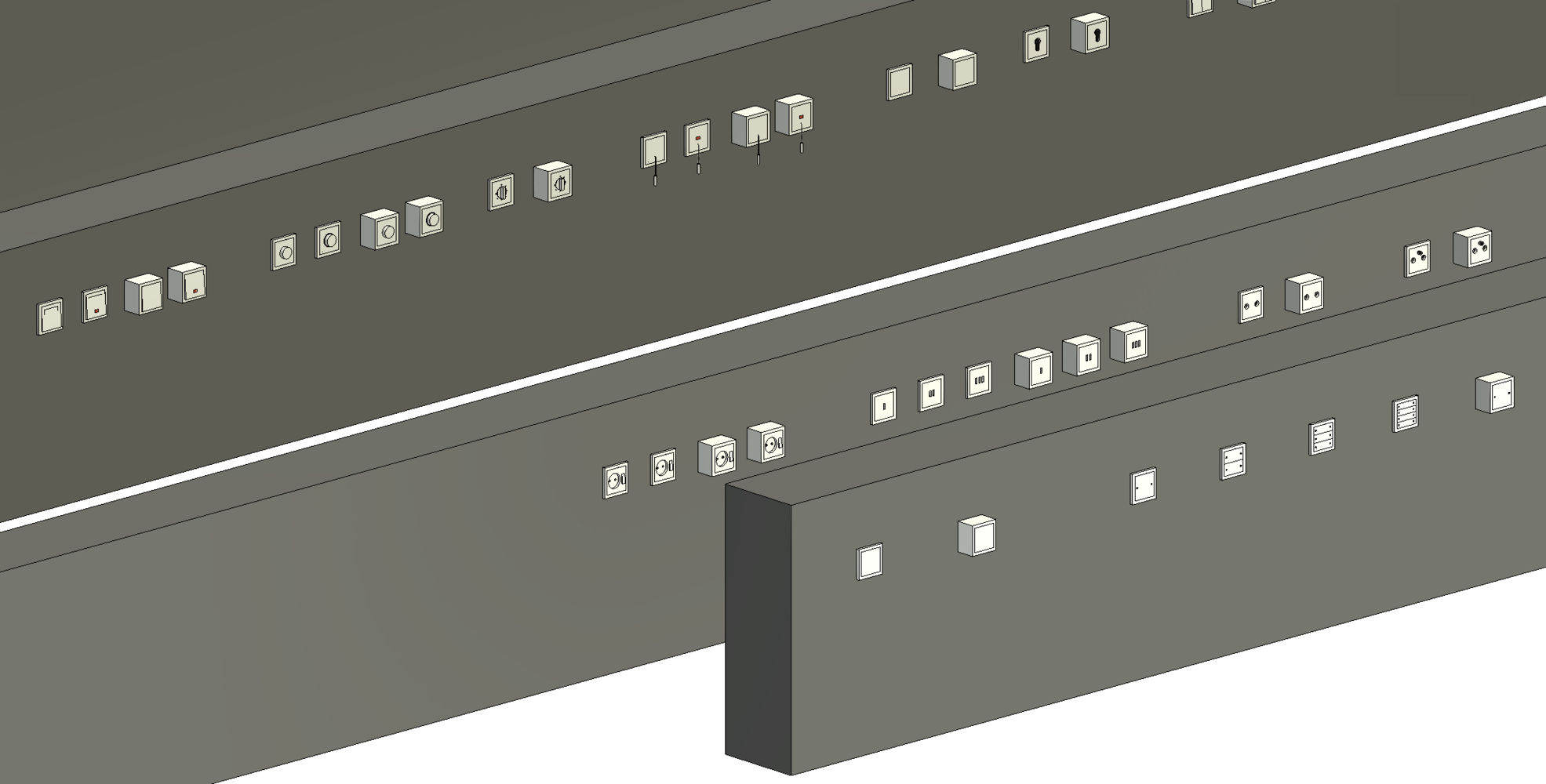

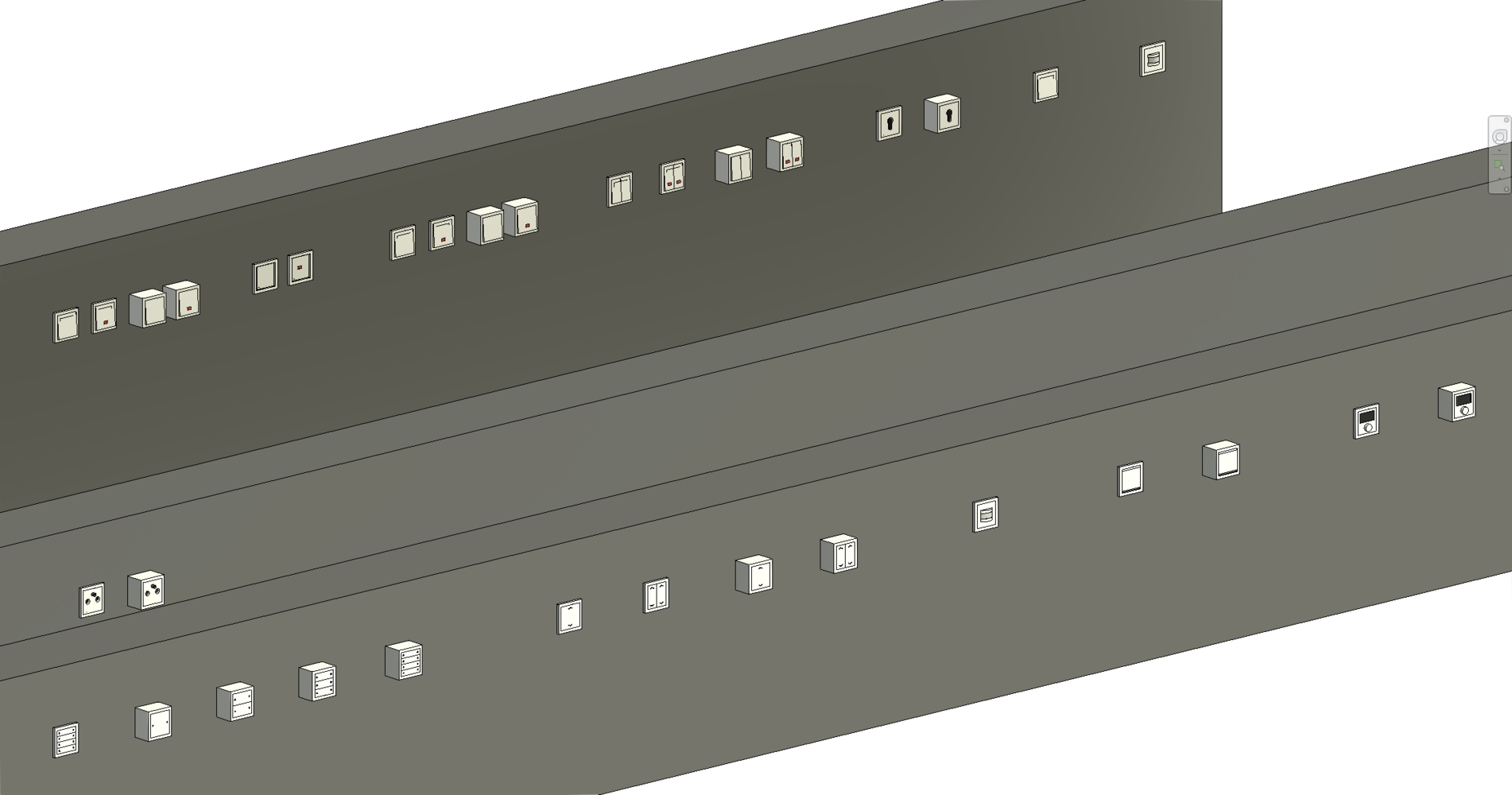

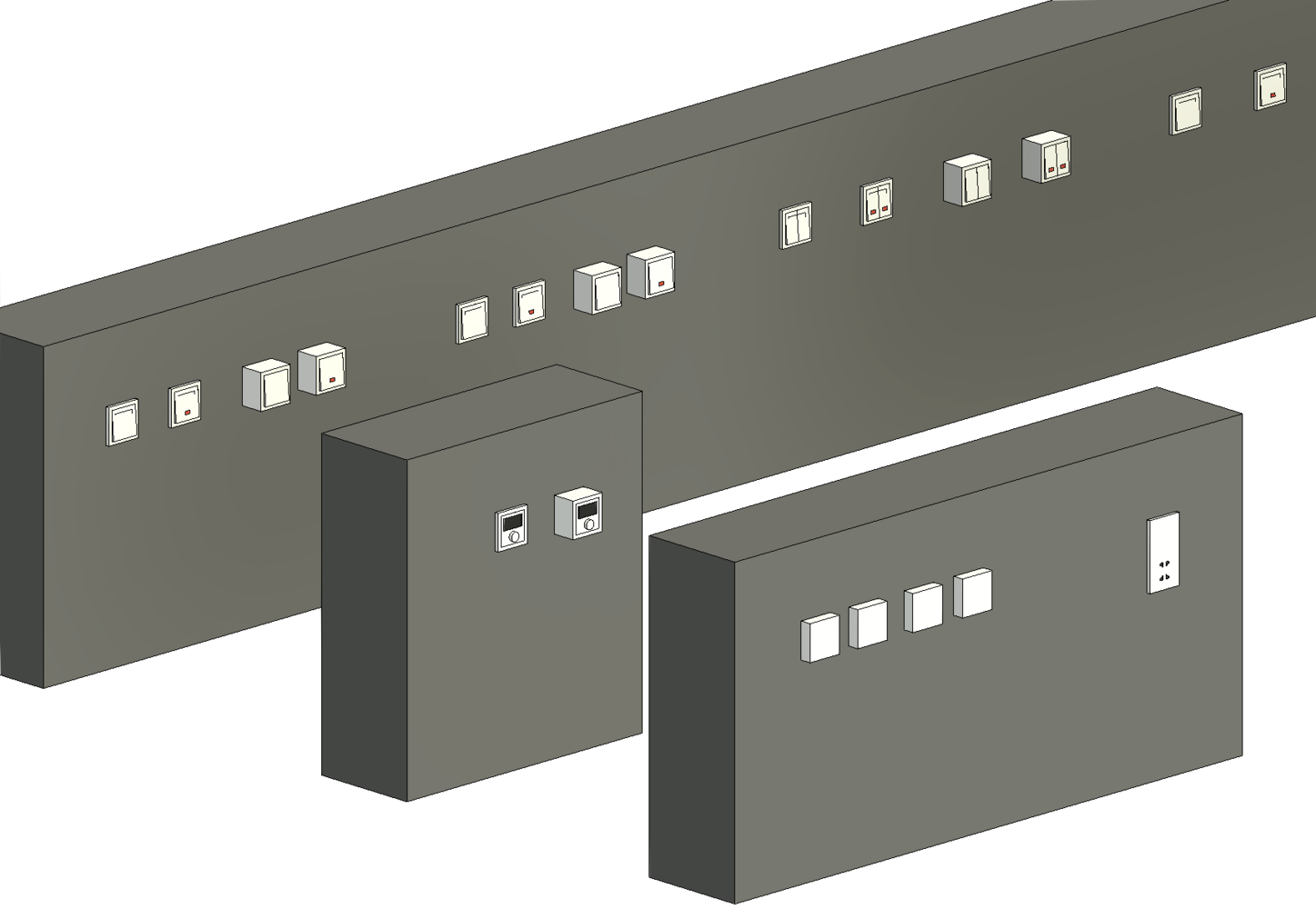

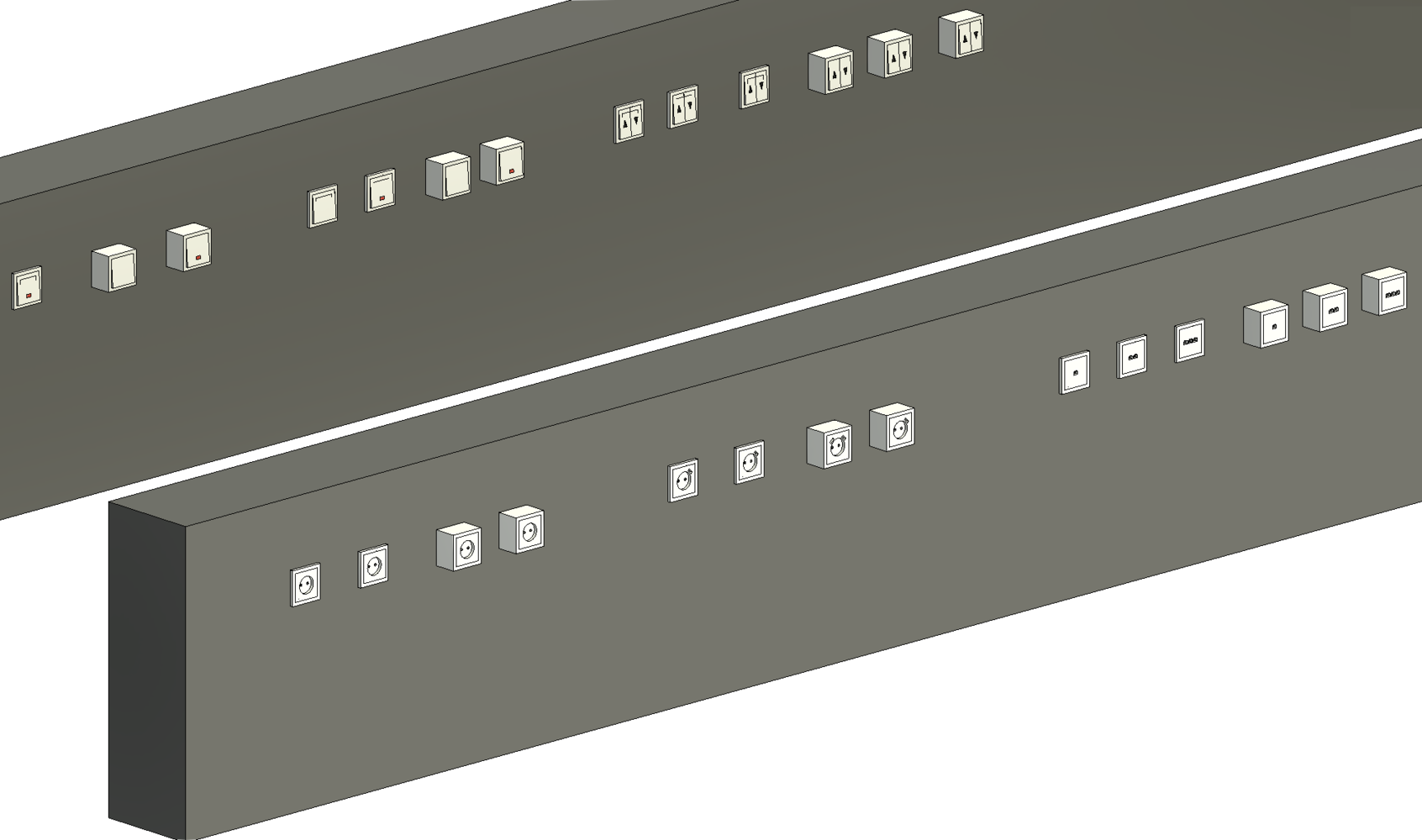

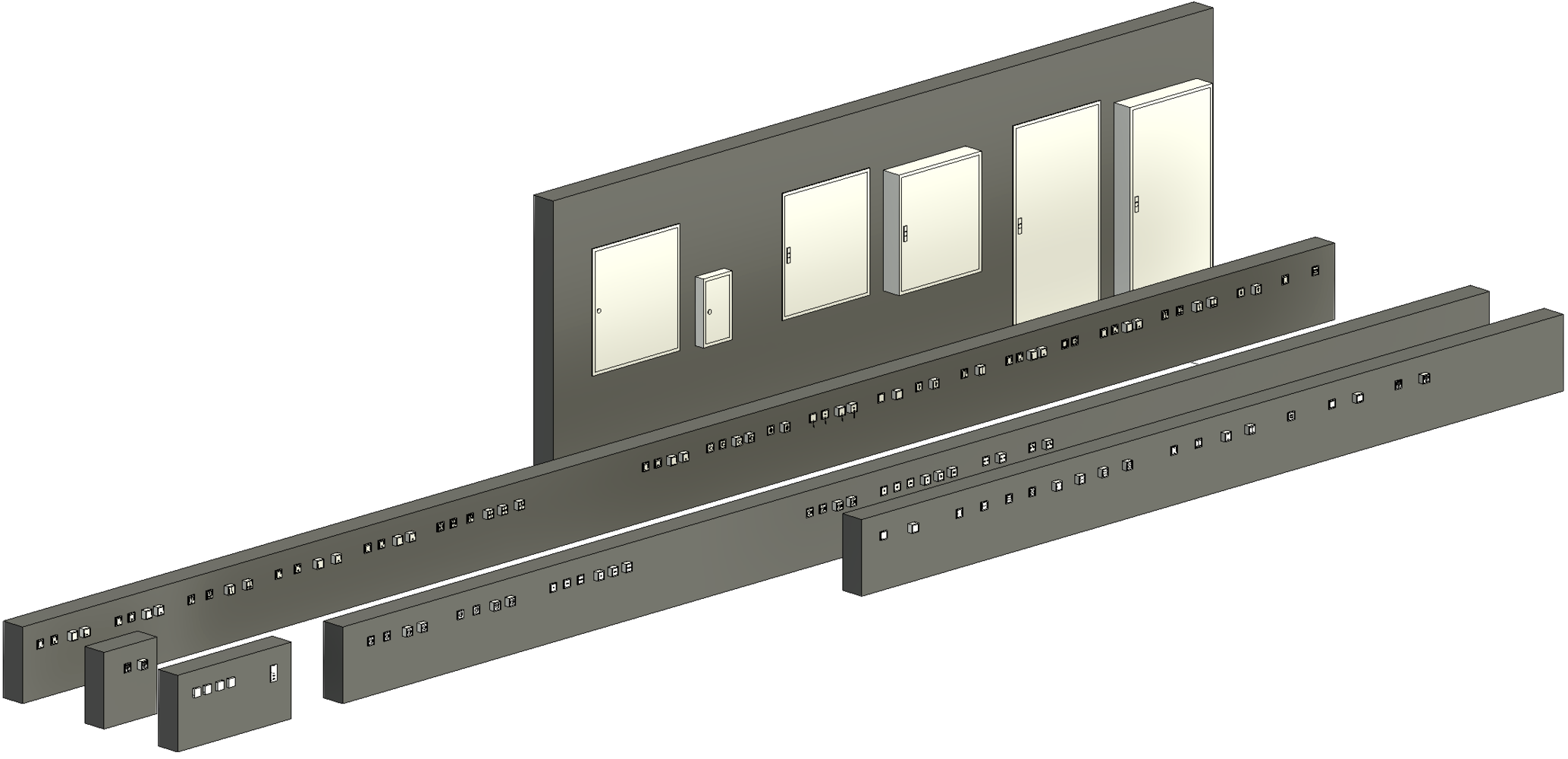

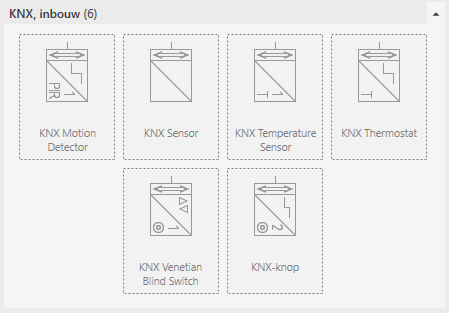

Voor uw elektrotechnisch ontwerp zijn nu 26 nieuwe families voor installatieapparaten beschikbaar. Daaronder vallen extra schakelaar- en drukknopvarianten, multimedia-aansluitdozen en KNX-componenten. Ook de bestaande families zijn herzien en geoptimaliseerd.
U gebruikt de nieuwe installatieapparaten zoals u gewend bent met de LINEAR frameconfigurator, installatielijnconfigurator en vloerdoosconfigurator. Aan de nieuwe families zijn bovendien lege montagedozen met aansluitingen voor installatiebuizen toegevoegd. Daarmee kunt u installatiebuizen tot aan de installatieapparaten ontwerpen.
Belangrijkste kenmerken:
- 26 nieuwe families voor elektrotechnisch ontwerp gebruiken
- Ruimere keuze aan schakelaars, drukknoppen, multimedia-aansluitdozen en KNX-componenten
- Nieuwe families met de frameconfigurator, installatielijnconfigurator en vloerdoosconfigurator gebruiken
- Installatiebuizen via de toegevoegde aansluitingen van montagedozen tot aan de installatieapparaten ontwerpen

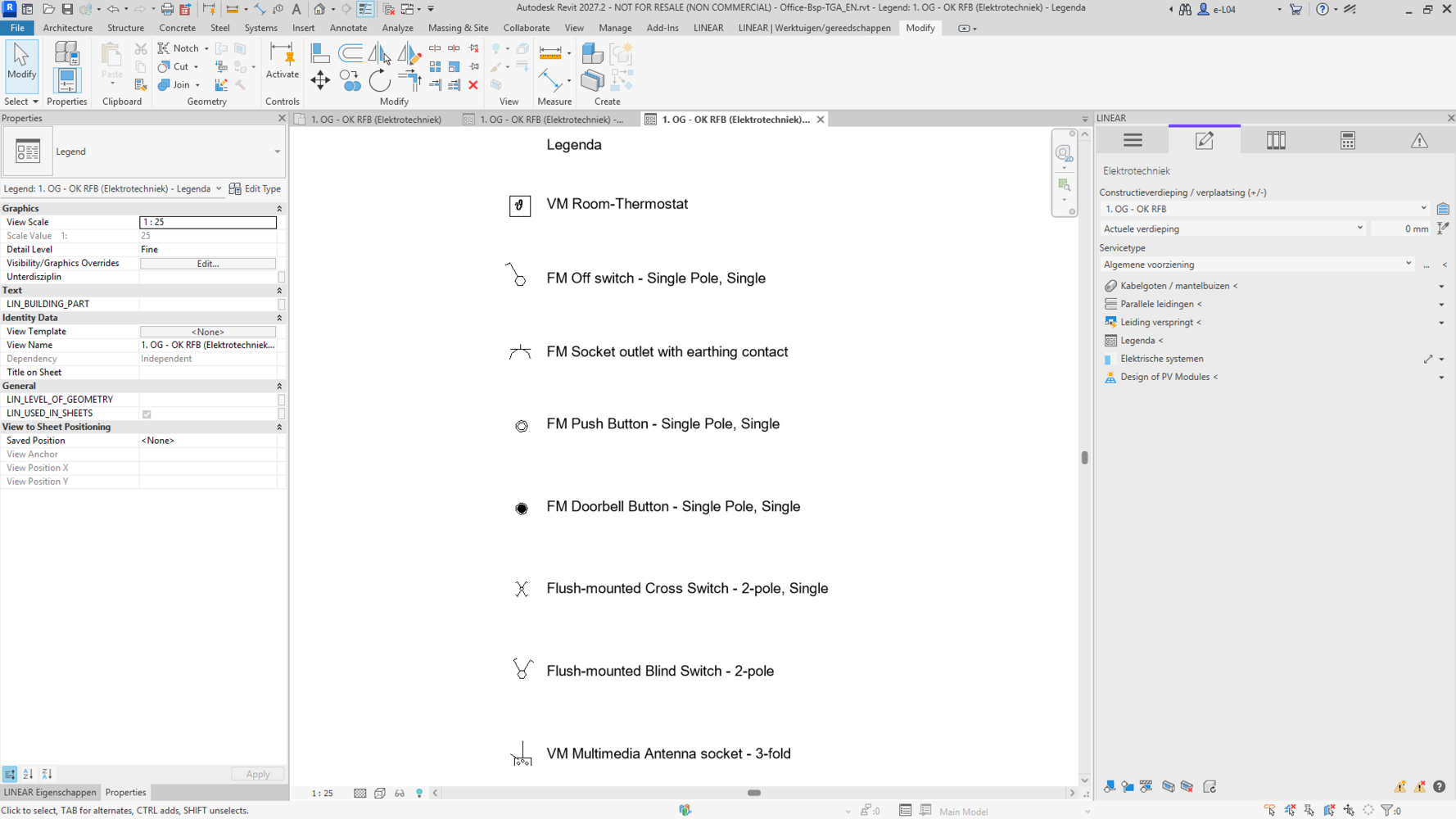

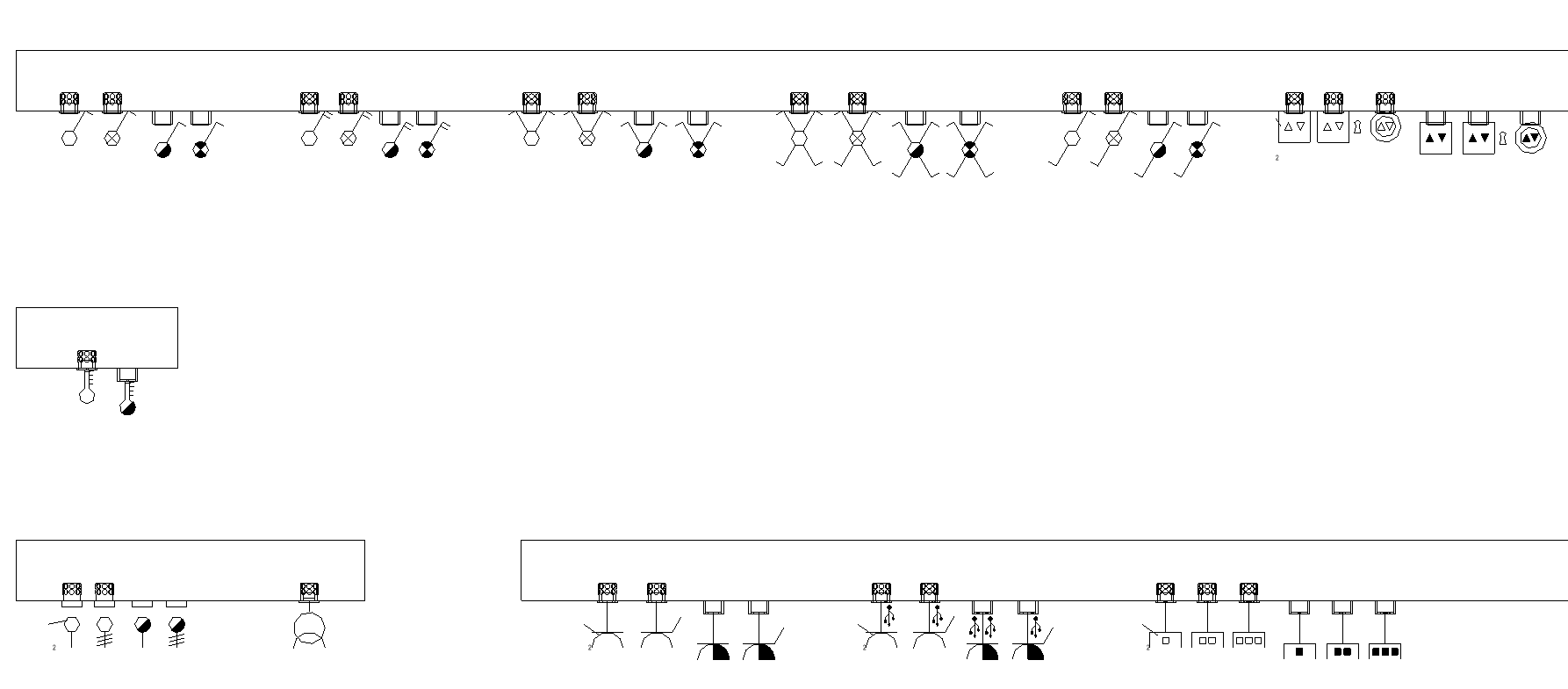

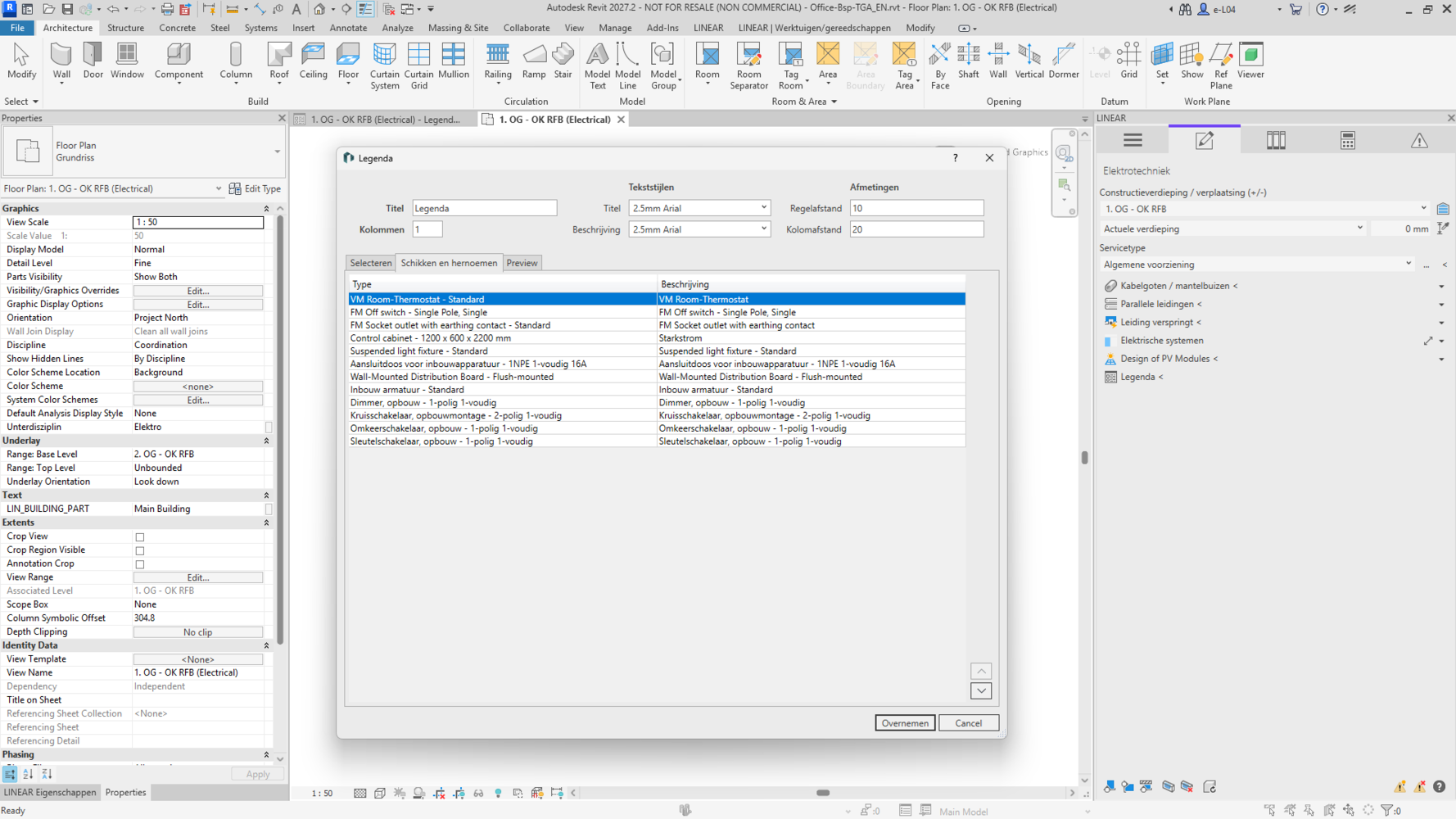

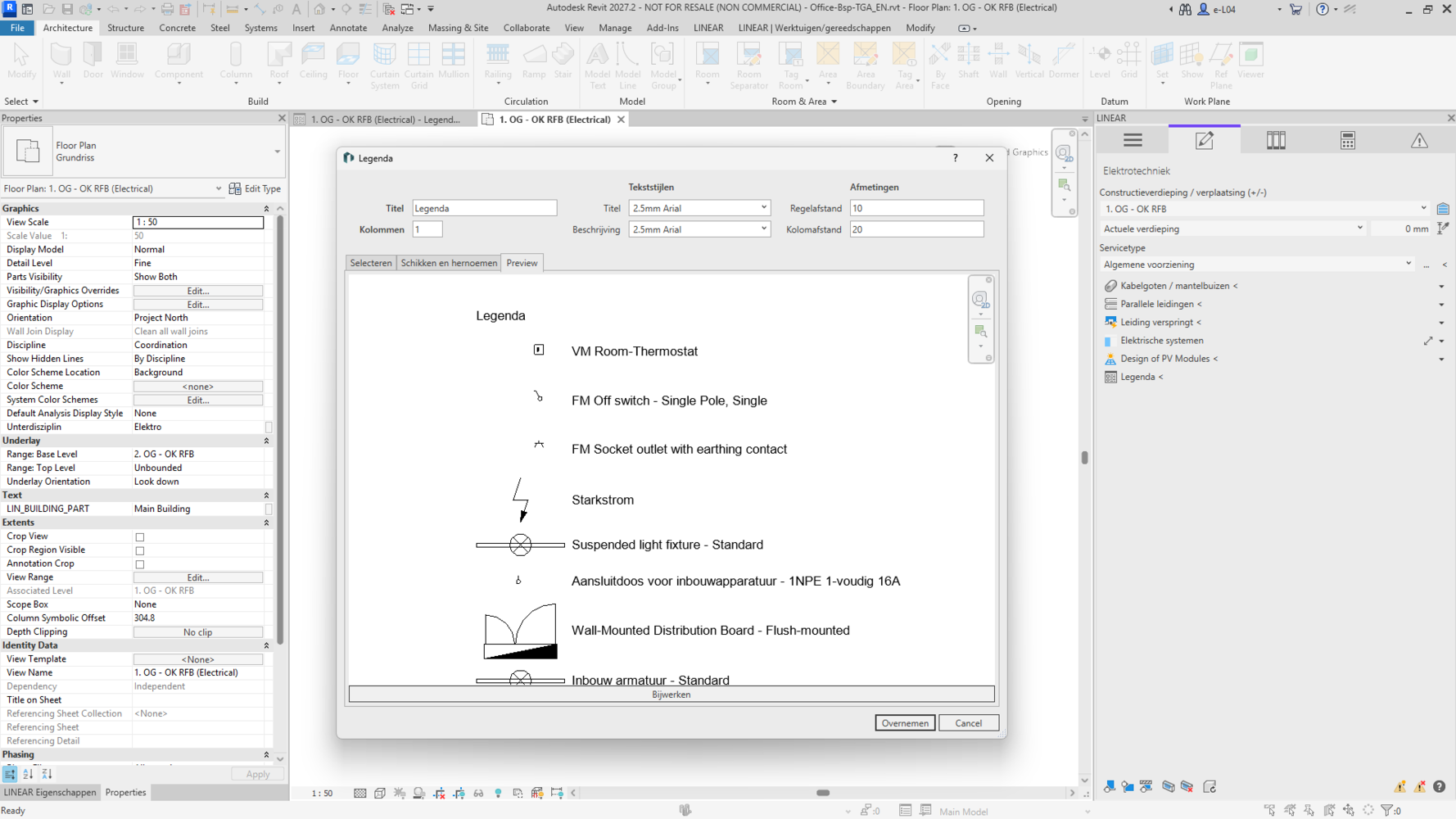

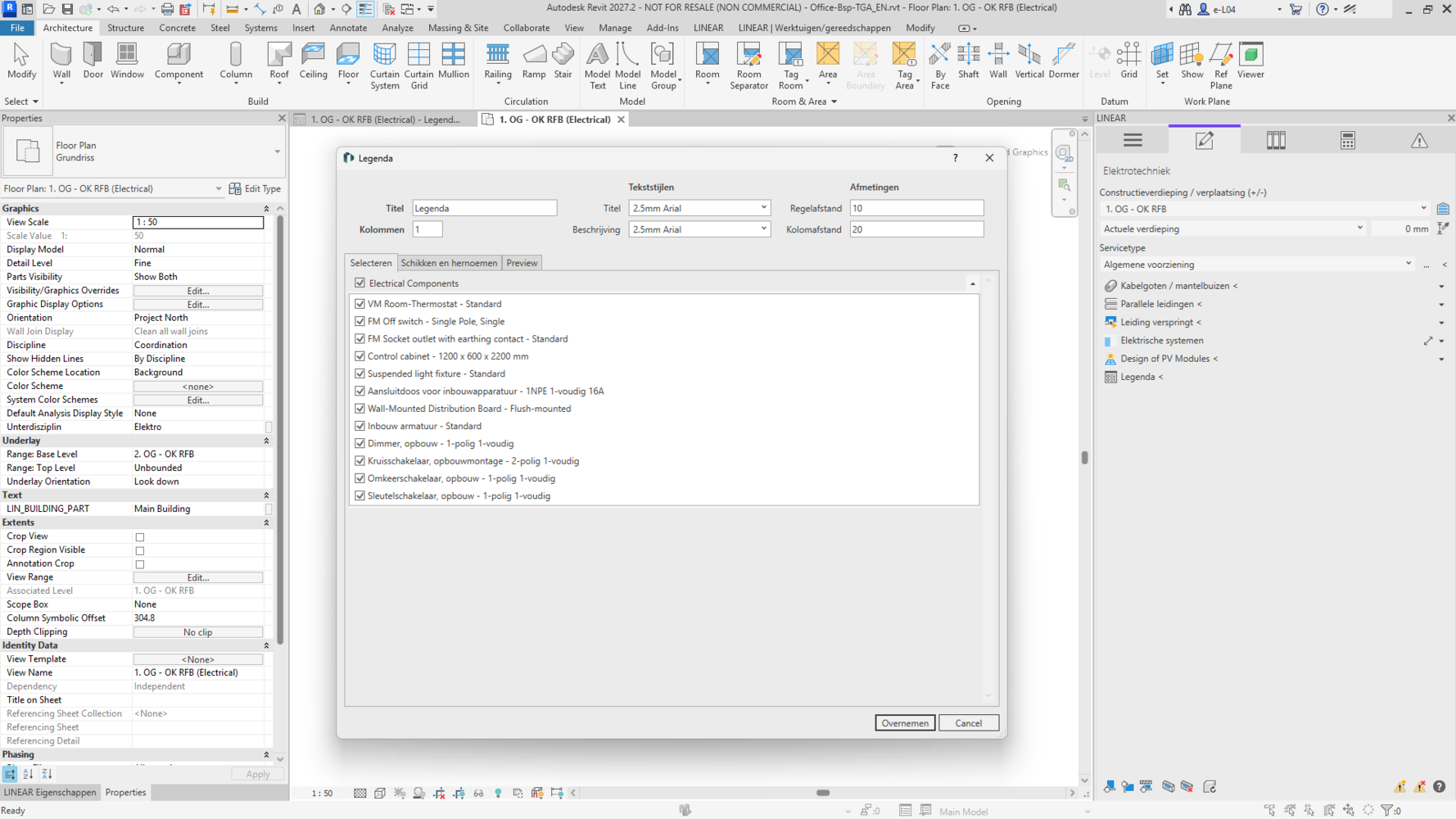

Met de LINEAR legendafunctie maakt u nu ook voor elektrotechniek automatisch passende legenda’s bij uw tekeningen. De functie herkent de families in de tekening en genereert daaruit een legenda van de gebruikte componenten. Bij installatieapparaten worden de bijbehorende familiesymbolen overgenomen.
Belangrijkste kenmerken:
- Automatisch legenda’s voor elektrotechnische tekeningen maken
- Gebruikte families in de tekening automatisch meenemen
- Familiesymbolen van installatieapparaten in de legenda overnemen

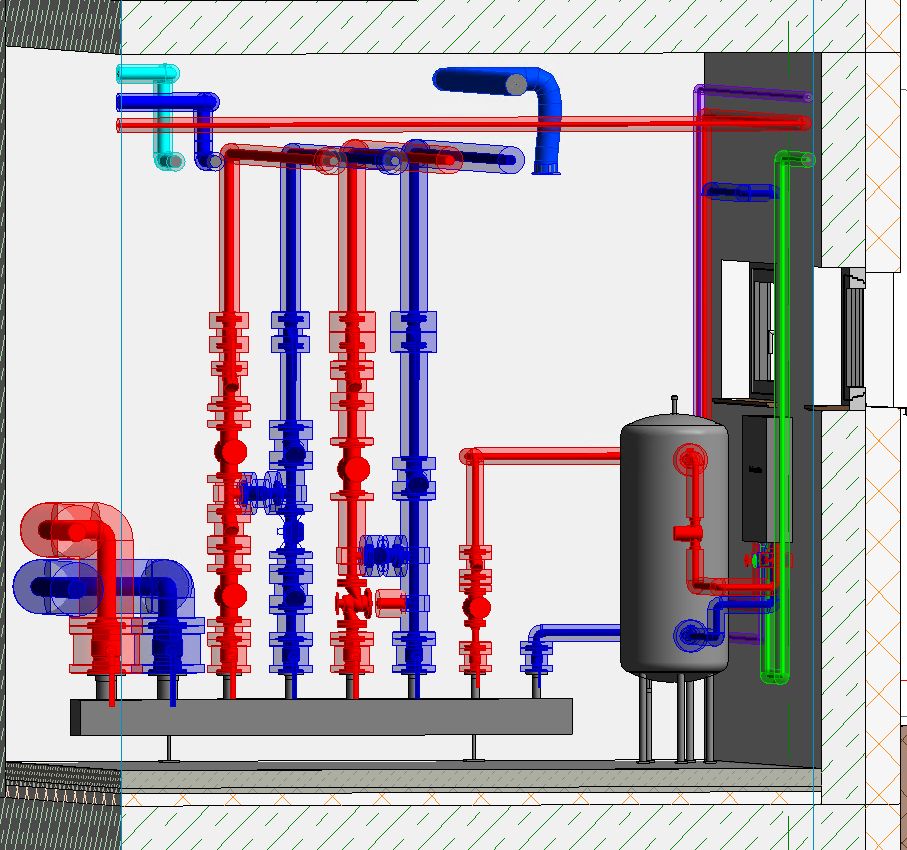

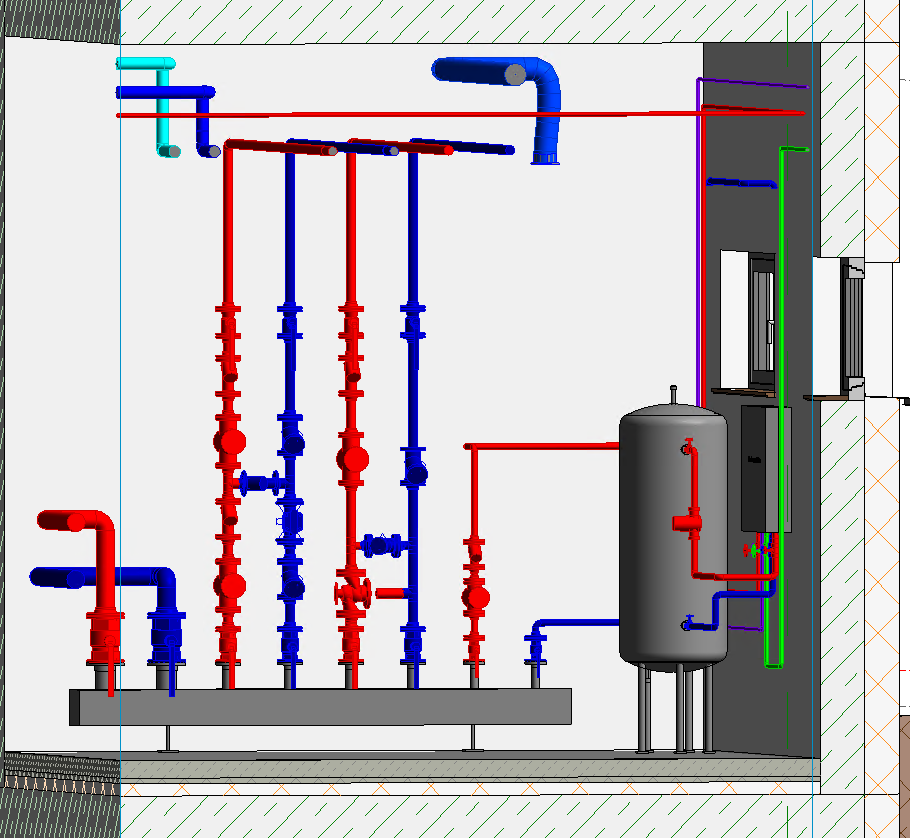

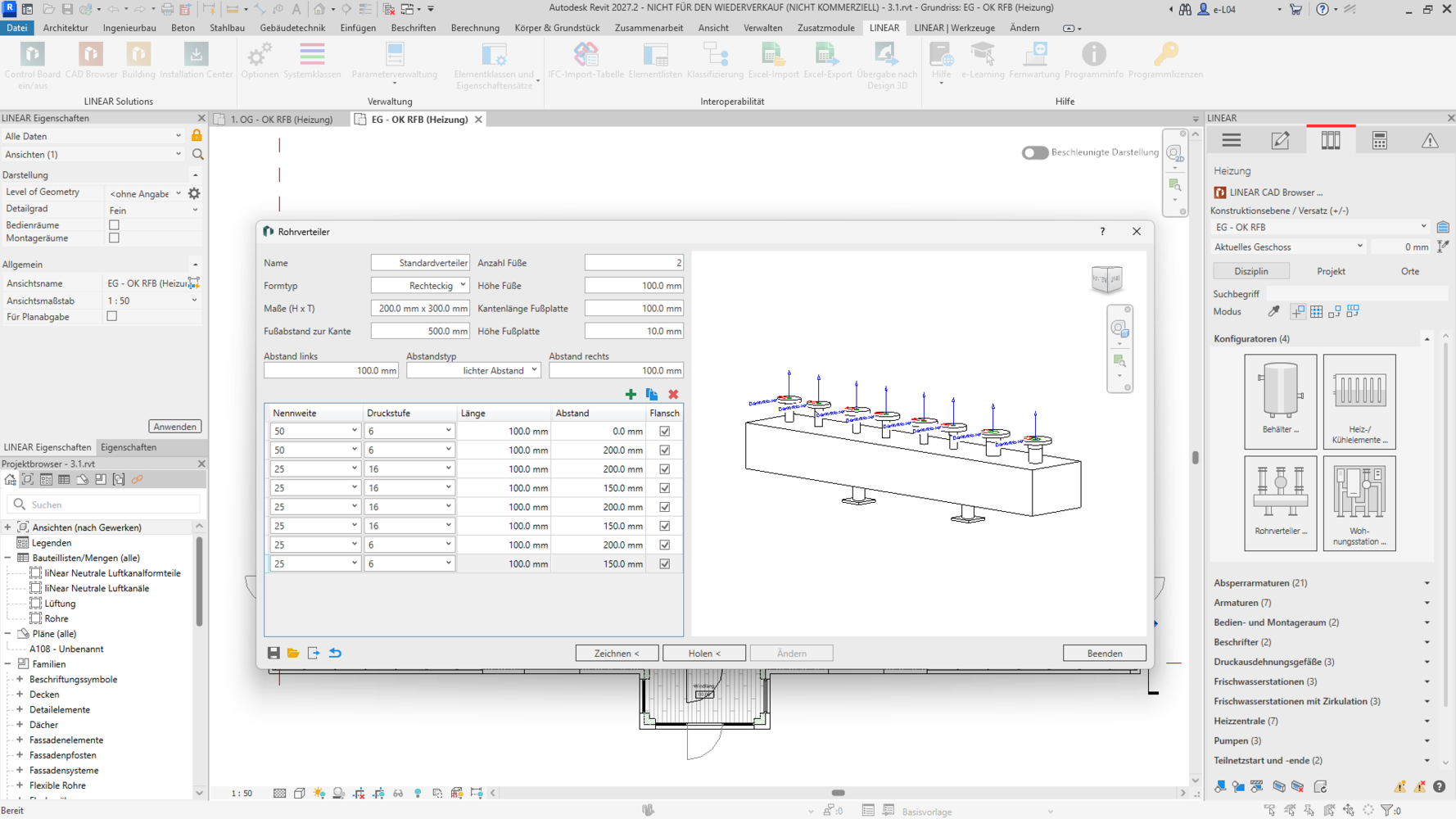

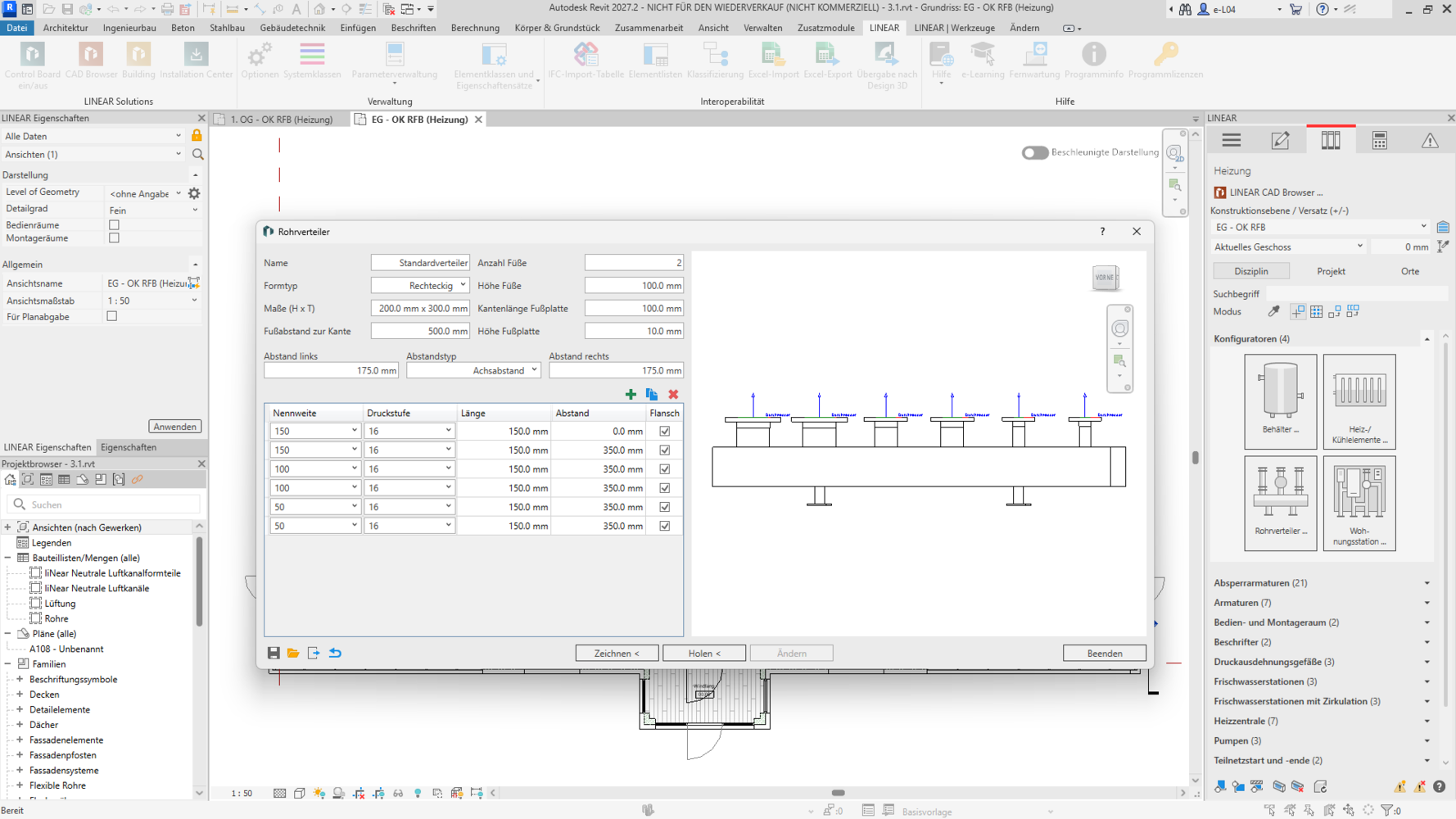

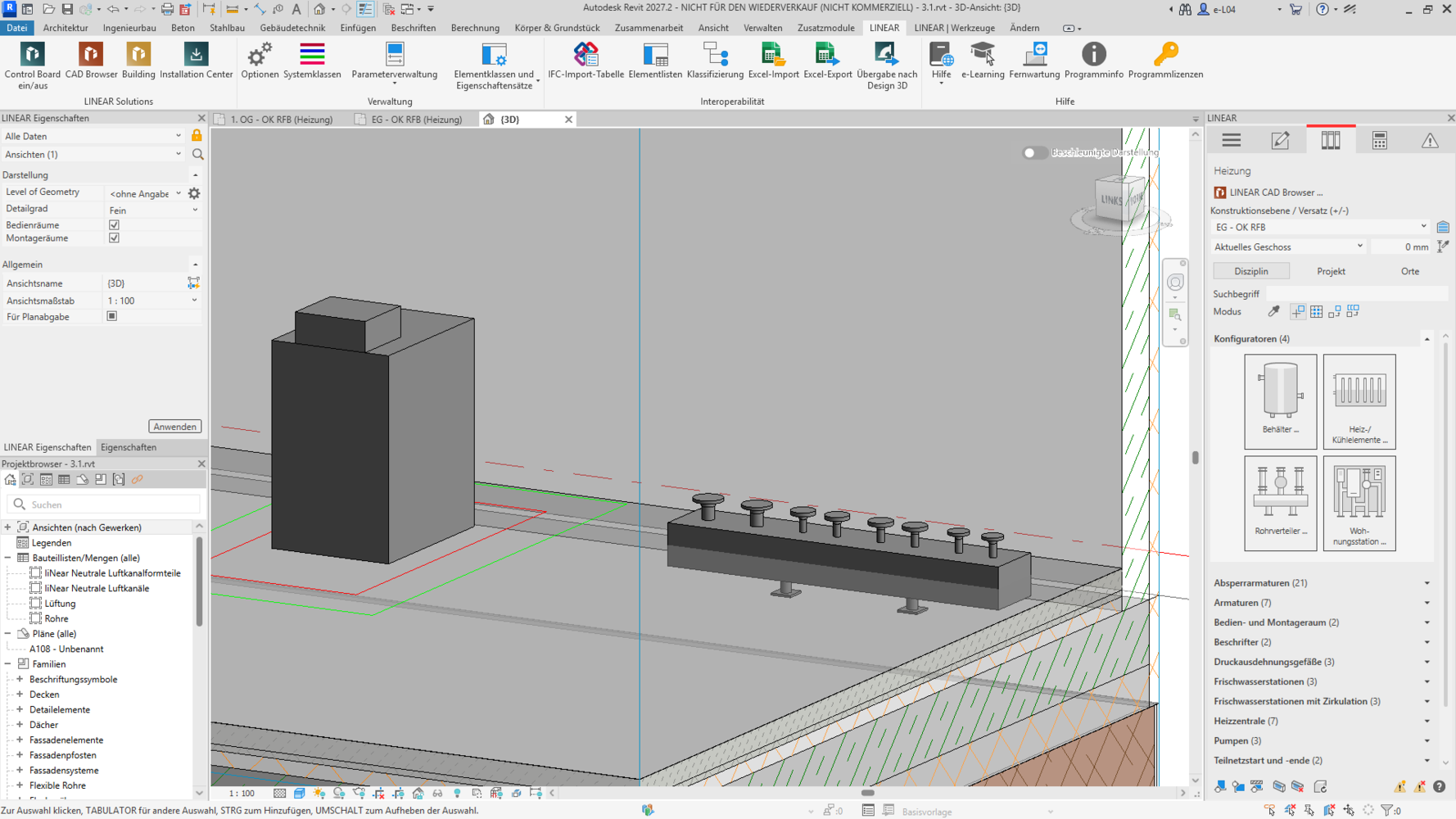

Met de vernieuwde configurator maakt u individuele leidingverdelers voor verwarming, drinkwater, afvalwater, koeling, gas en brandbeveiliging. Er zijn nu ook rechthoekige doorsneden beschikbaar, waarmee u neutrale compacte verdelers realistisch in uw project kunt weergeven. Een live 3D-voorvertoning toont tijdens de configuratie de actuele opbouw.

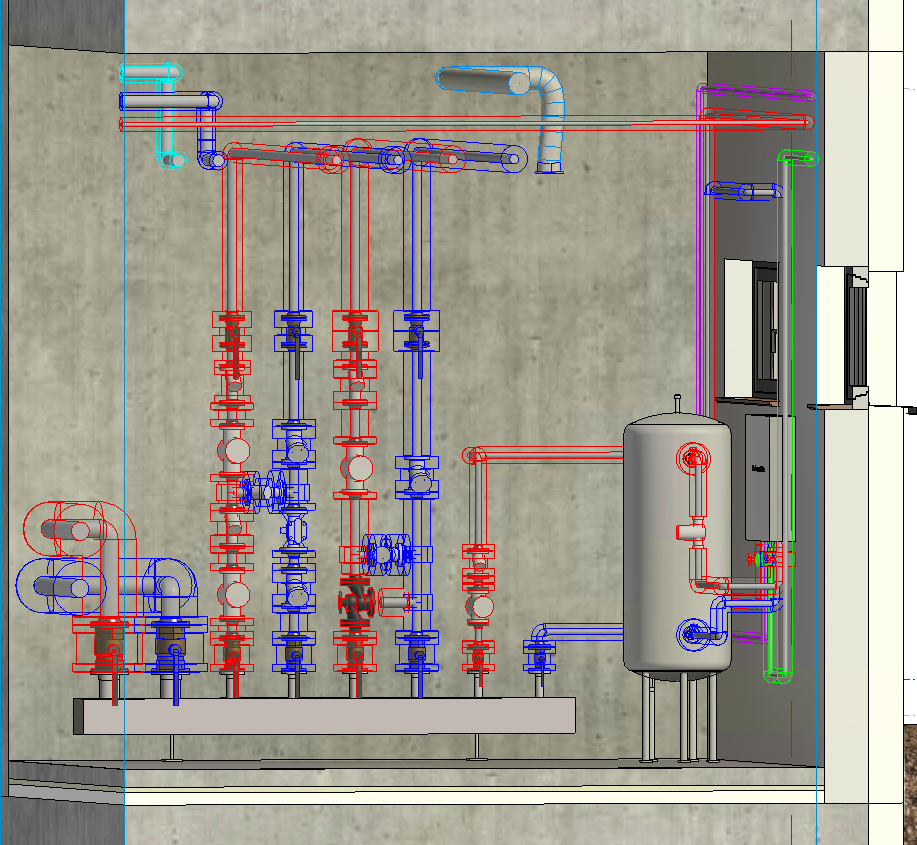

De flensafmetingen worden afhankelijk van de gekozen nominale diameter en drukklasse automatisch volgens DIN EN 1092 toegepast. Voor bijzondere situaties kunt u eigen flensafmetingen definiëren en opslaan. Vervolgens plaatst u de voltooide verdeler in een plattegrond of 3D-aanzicht van uw model.
Bestaande verdelers kunnen opnieuw in de configurator worden geladen en bewerkt. Dit geldt ook voor verdelers die met de vorige configurator zijn gemaakt.
Belangrijkste kenmerken:
- Rechthoekige doorsneden voor neutrale compacte verdelers gebruiken
- Flensafmetingen automatisch volgens DIN EN 1092 laten bepalen
- Eigen flensafmetingen voor bijzondere situaties definiëren en opslaan
- De verdeler tijdens de configuratie in een live 3D-voorvertoning controleren
- Bestaande verdelers, ook uit de vorige configurator, achteraf bewerken

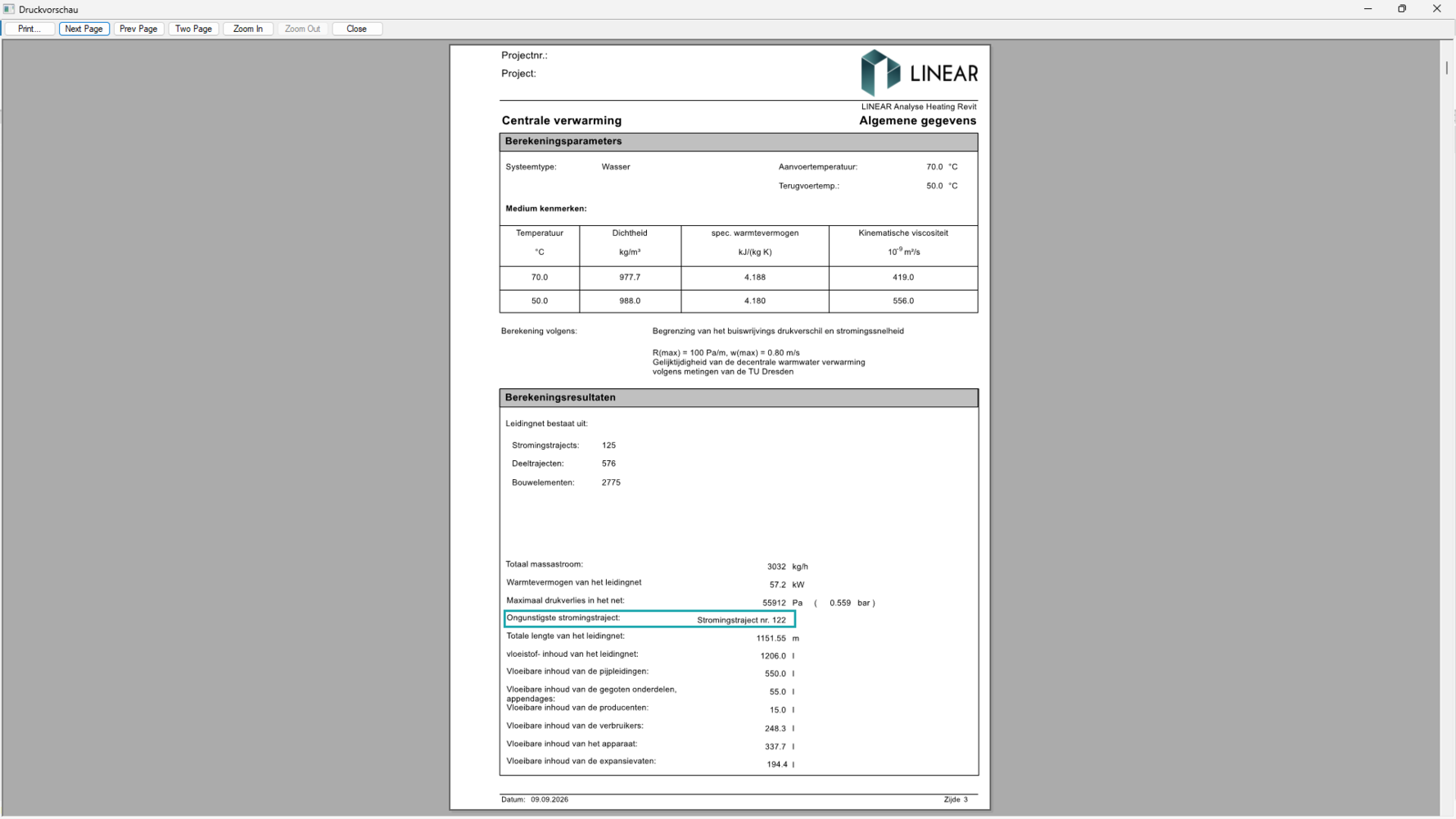

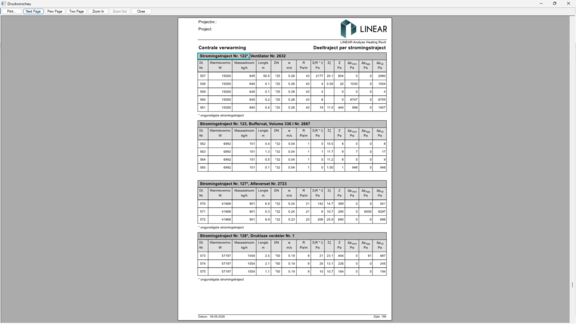

Het ongunstigste stromingstraject wordt nu duidelijk gemarkeerd in de berekeningsafdruk. Het wordt vermeld bij ‘Algemene gegevens’ en in het onderdeel ‘Leidingsecties per stromingstraject’ met een sterretje (*) aangeduid. Hierdoor is de berekening eenvoudiger te volgen en te controleren.

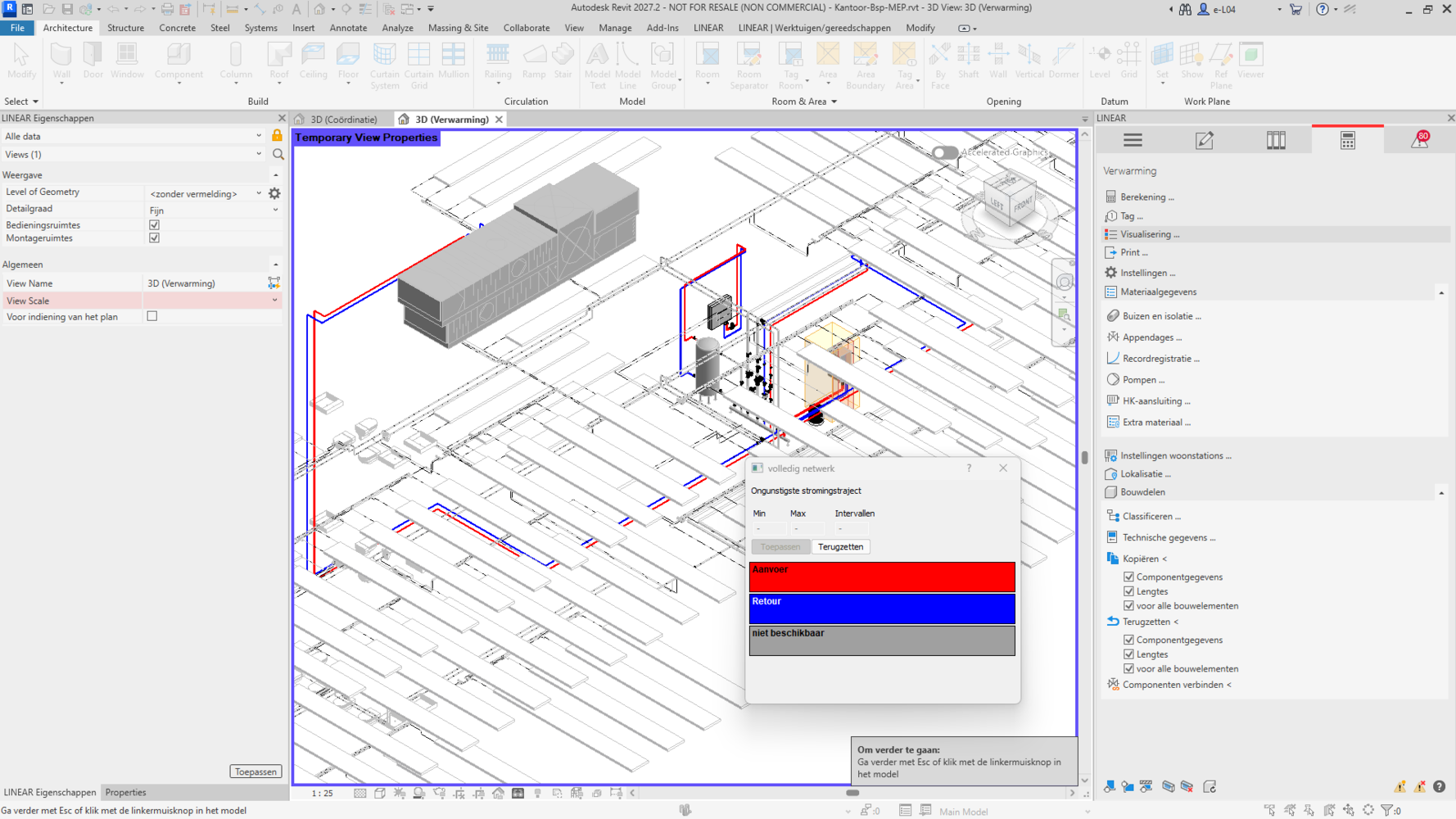

Daarnaast is de visualisatieoptie ‘Ongunstigste stromingstraject’ nu voor alle disciplines beschikbaar. Daarmee kunt u het stromingstraject rechtstreeks in het model controleren en voor het afdrukken in een tekening weergeven.
Belangrijkste kenmerken:
- Het ongunstigste stromingstraject bij ‘Algemene gegevens’ aflezen
- Het bijbehorende stromingstraject aan het sterretje in de berekeningsafdruk herkennen
- Berekeningsafdrukken sneller controleren en eenvoudiger begrijpen
- De ongunstigste stromingsroute in alle vakgebieden in het model visualiseren
Overige functies van de nieuwe V26.2
Systeemklasse-afkortingen voor componentlabels gebruiken
Excel-export volgens ÖNORM H 6015-2 voor de kanaalfabricage
Leidingmaterialen nu ook flexibel aan gasnetwerken toewijzen
Componentaansluitingen in de CAD Browser direct in het 3D-model herkennen
Klimaatgegevens voor verwarmingsbelastingberekeningen in Bulgarije
en nog veel meer!
Ontdek alle nieuwigheden in ‘What’s New’
