W ramach tego pakietu funkcji nasz zaangażowany zespół programistów wprowadza do LINEAR Solutions 13 wspaniałych nowości – w tym kilka, które znacznie usprawniają projektowanie instalacji elektrycznych za pomocą LINEAR.
W niniejszym artykule na blogu przedstawiamy Państwu kilka najważniejszych funkcji. Wszystkie pozostałe nowości, jak zawsze, zostały przejrzyście udokumentowane w naszym dokumencie „What's New”.

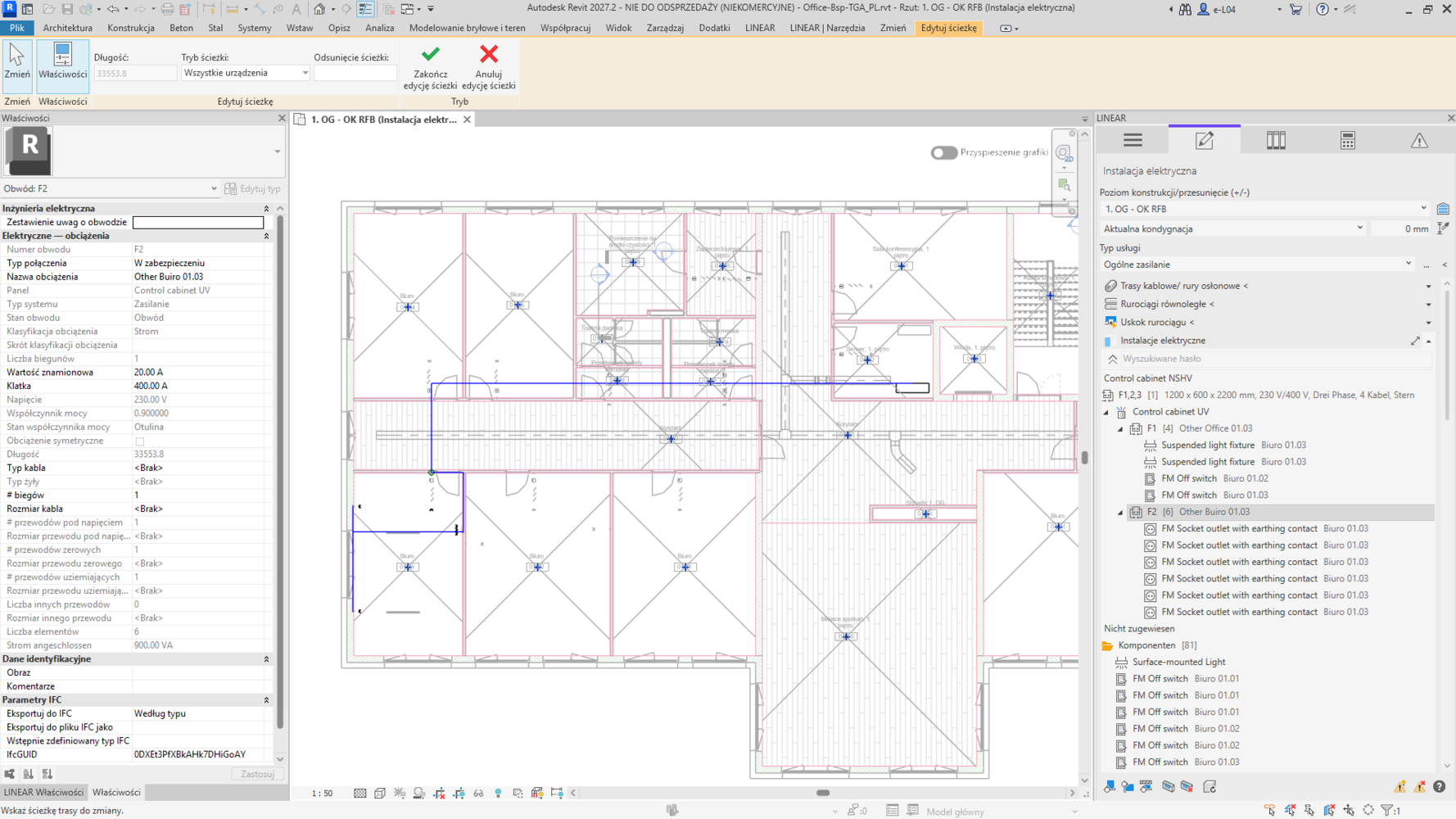

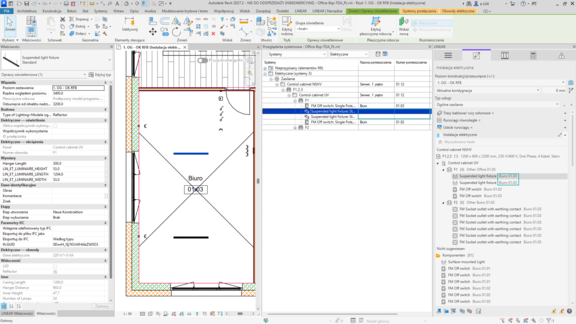

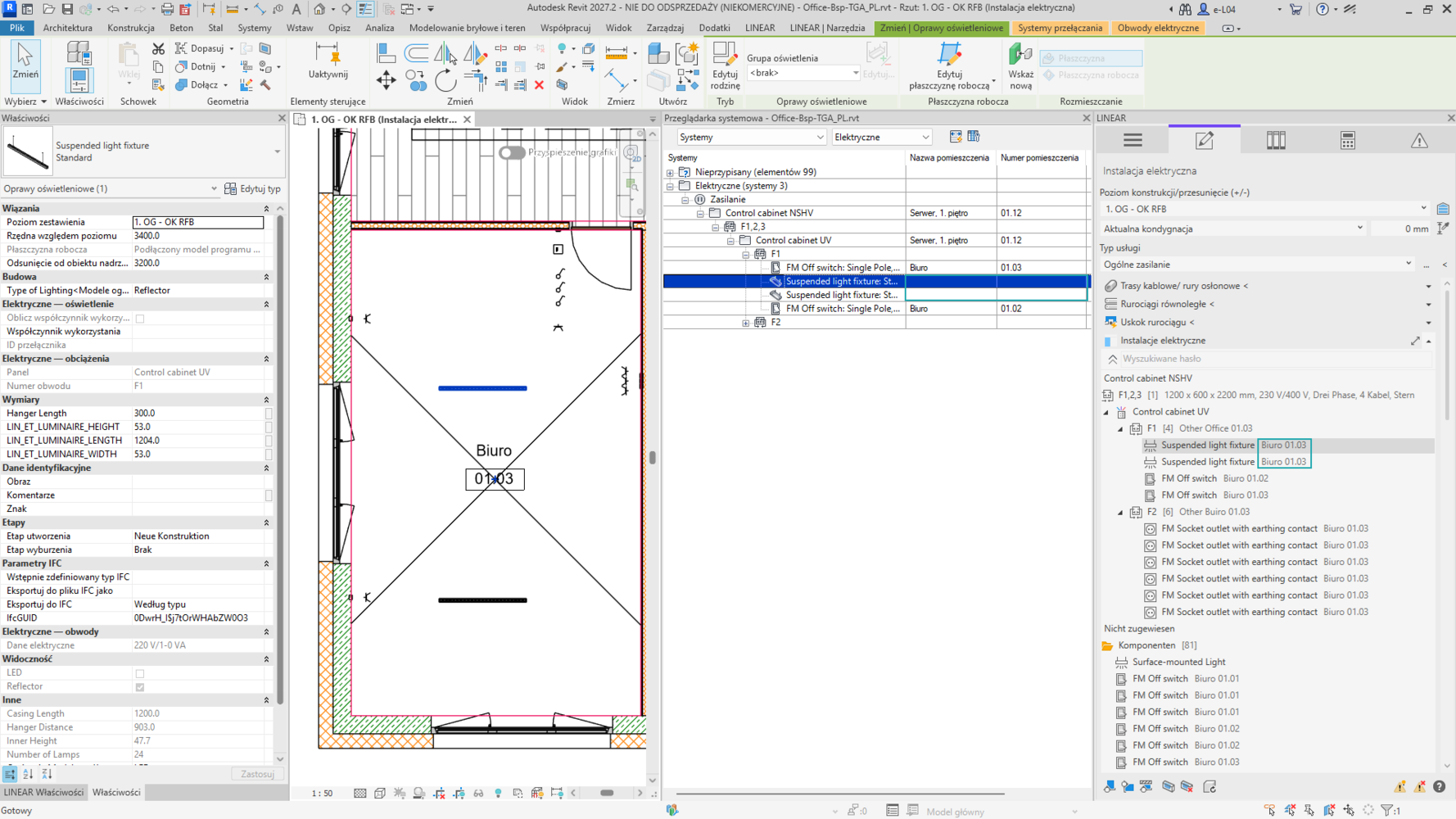

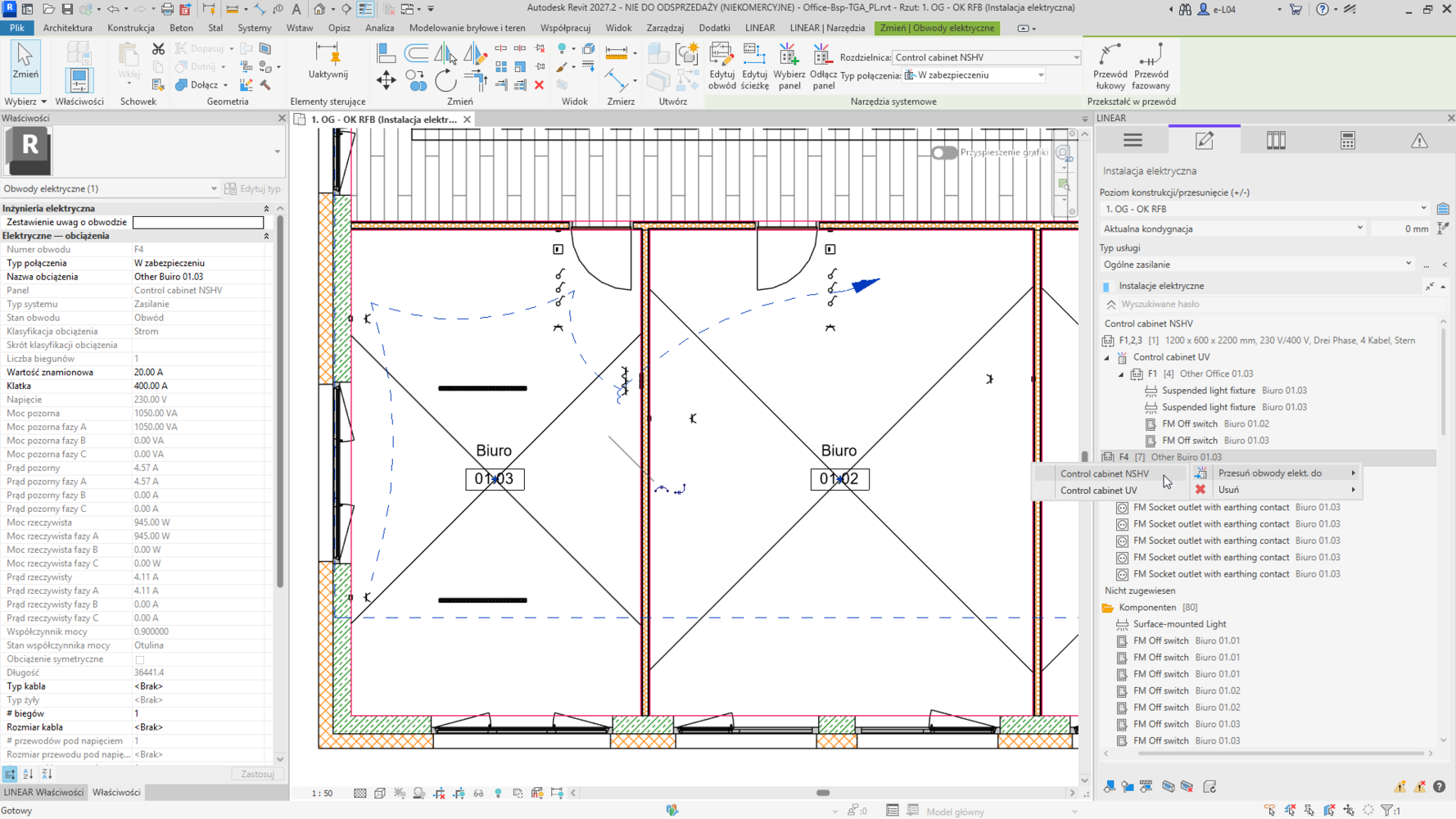

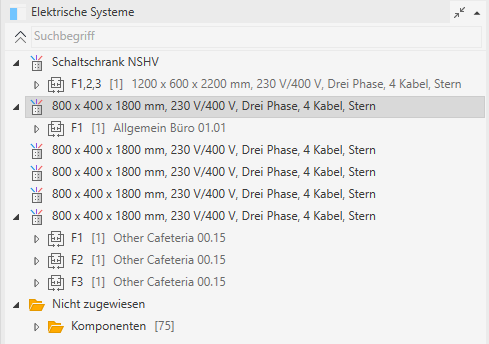

Dzięki funkcji „Systemy elektryczne” w LINEAR Control Board możesz organizować strukturę instalacji elektrycznej modelu Revit bezpośrednio w przejrzystym widoku drzewa. Trzypoziomowa hierarchia obejmująca rozdzielnice, obwody i komponenty elektryczne pozwala szybko rozpoznać powiązania oraz ułatwia organizację i zarządzanie nawet złożonymi projektami.

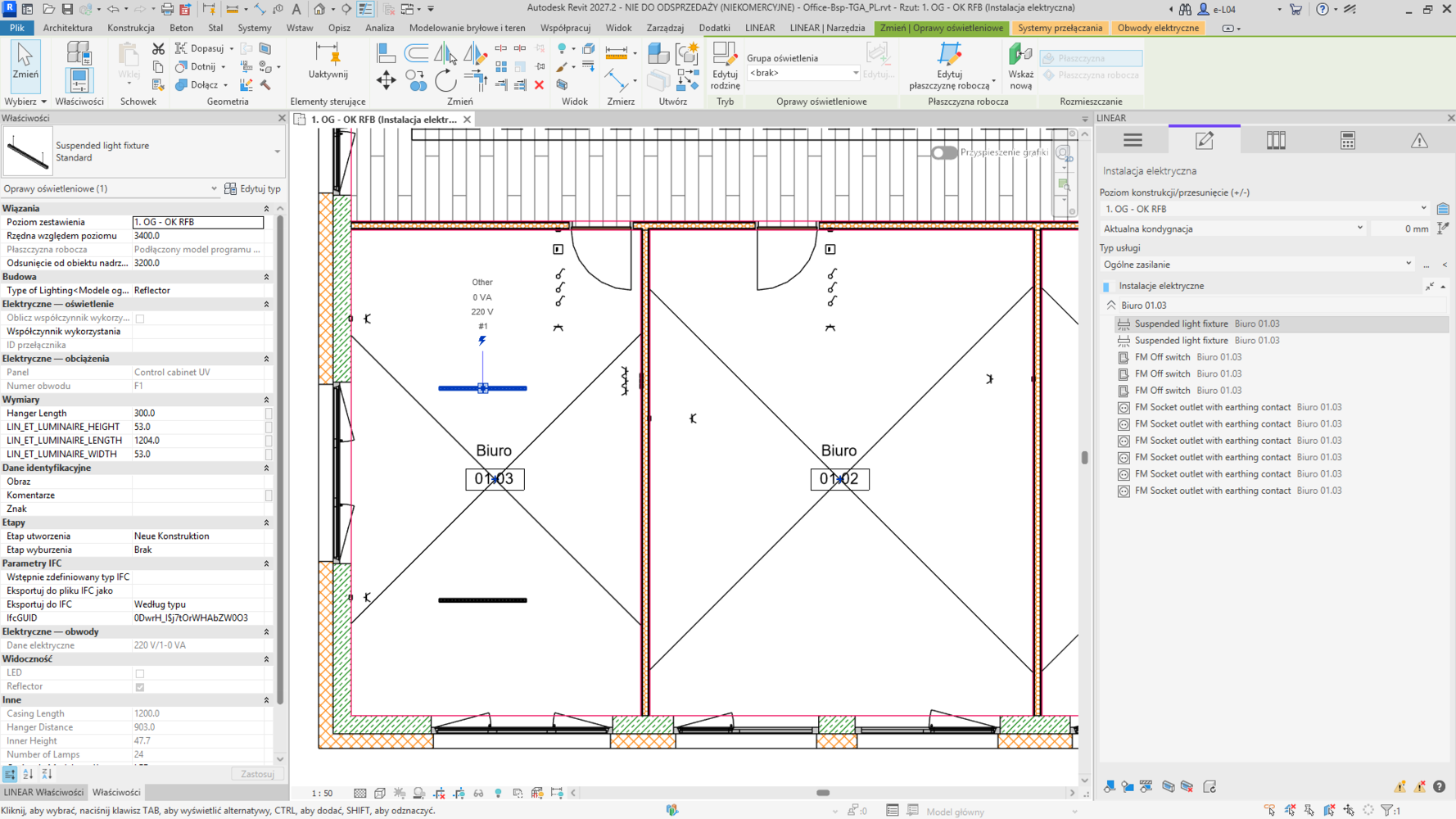

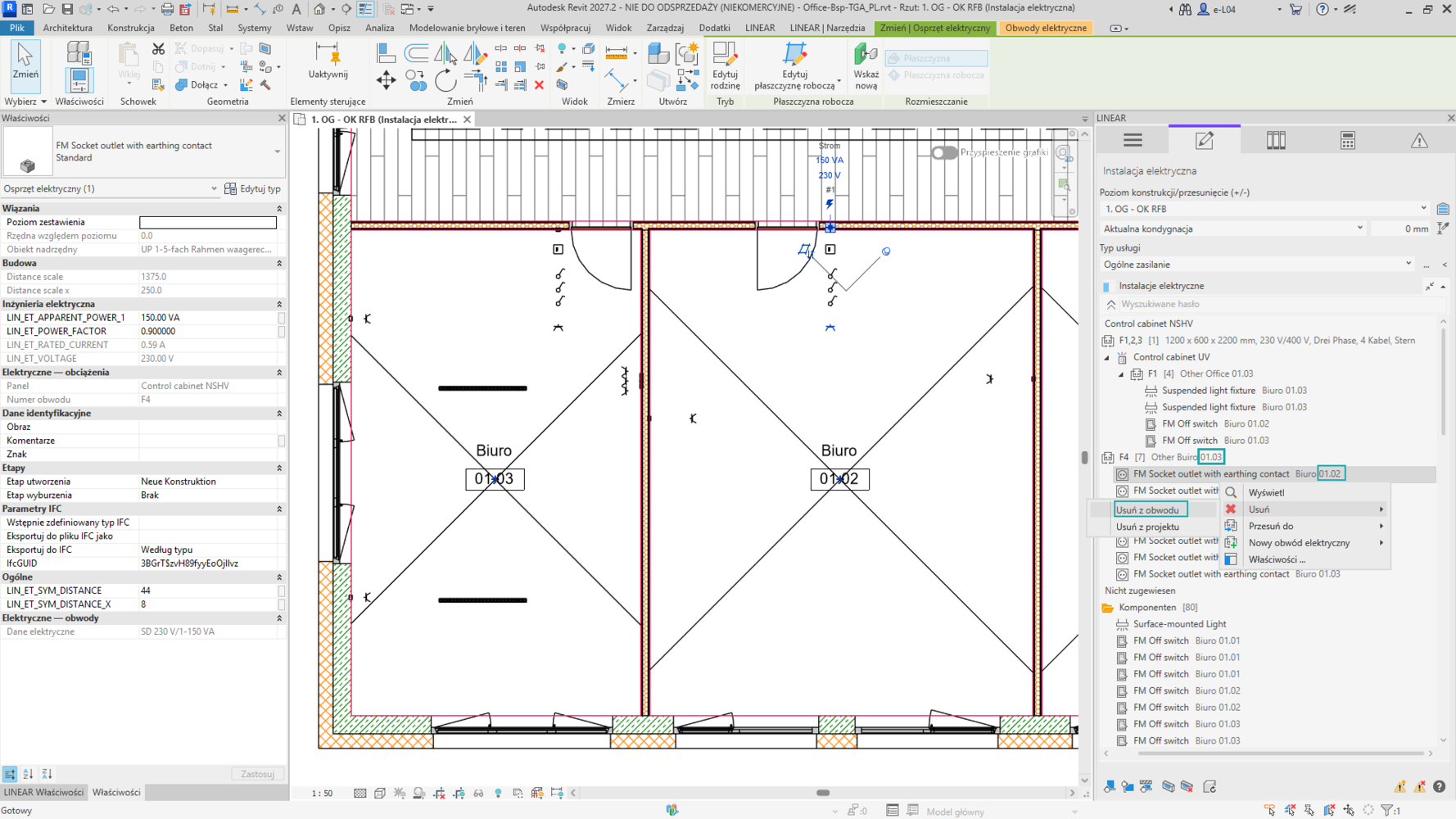

Obwody tworzysz i edytujesz za pomocą menu kontekstowego. Metodą przeciągnij i upuść przenosisz komponenty do istniejących lub nowych obwodów, a następnie przypisujesz obwody do wybranych rozdzielnic. W ten sposób zarządzasz logicznymi połączeniami komponentów elektrycznych centralnie w Control Board, znacznie oszczędzając czas.
Najważniejsze cechy:
- Przejrzysty widok hierarchii rozdzielnic, obwodów i komponentów
- Tworzenie i edycja obwodów bezpośrednio w menu kontekstowym
- Przypisywanie komponentów do istniejących lub nowych obwodów metodą przeciągnij i upuść
- Przypisywanie obwodów do wybranych rozdzielnic

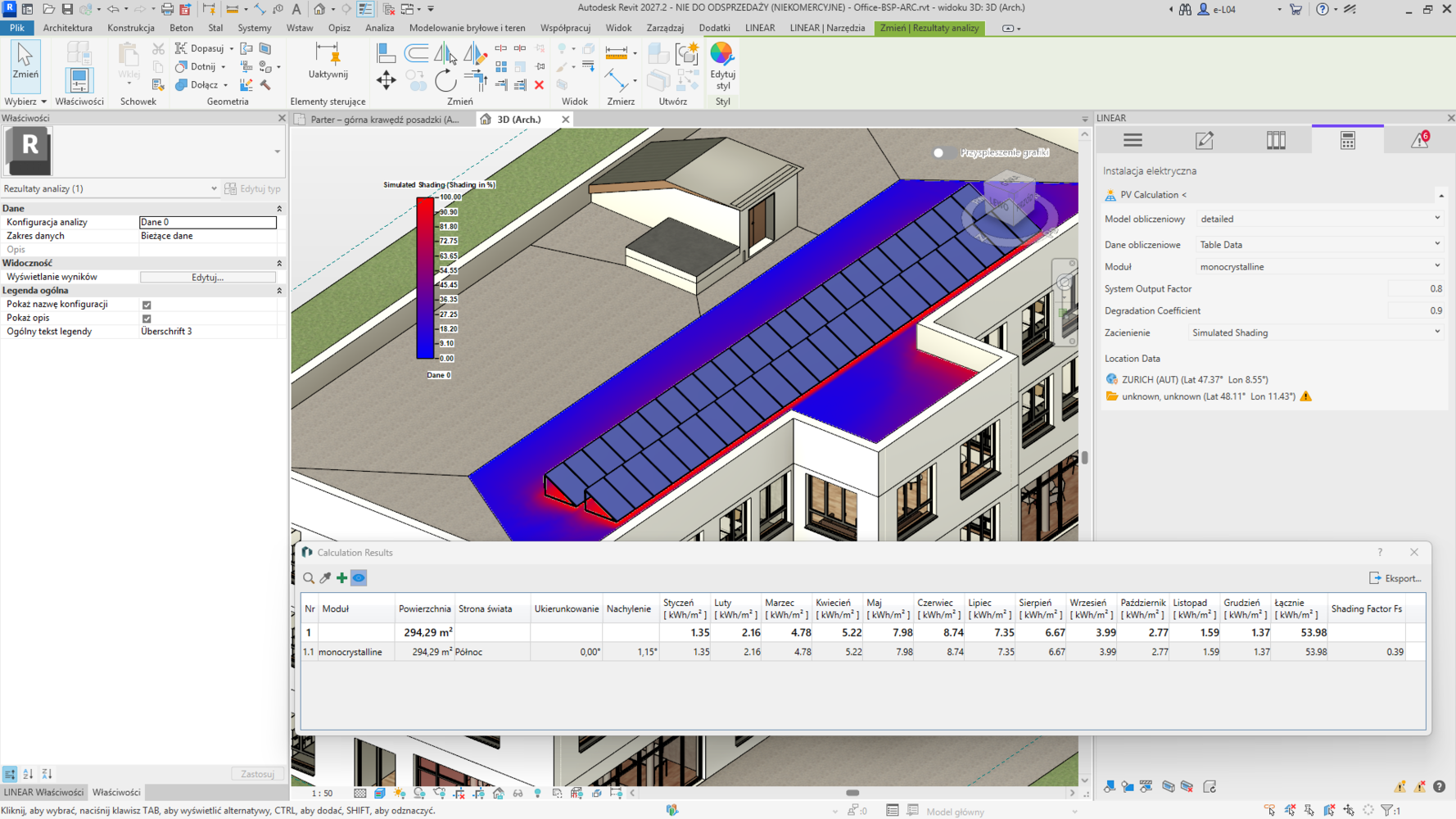

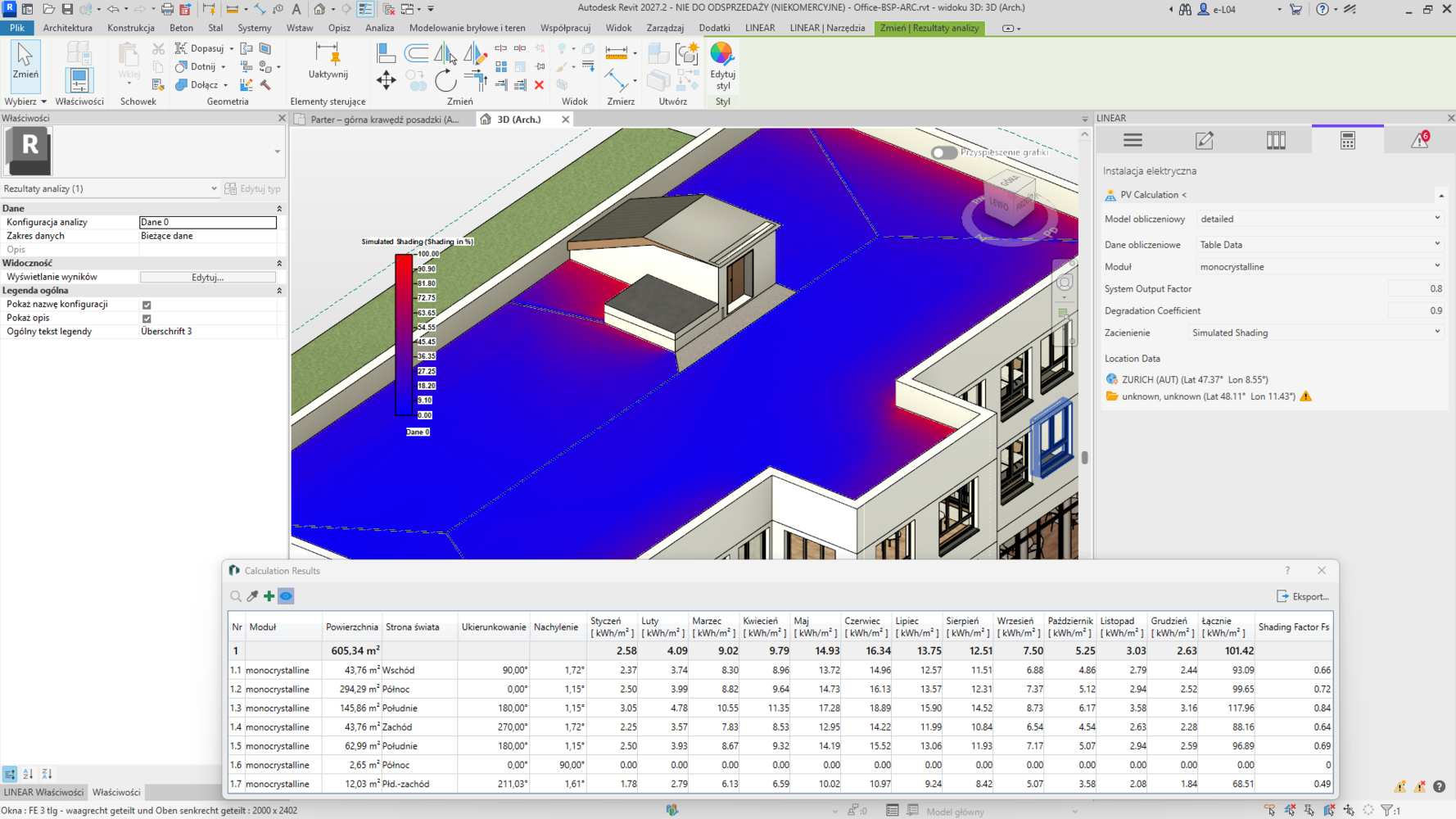

Analiza energii słonecznej i zacienienia pozwala badać zacienienie połaci dachowych jeszcze przed umieszczeniem modułów PV. Dzięki temu możesz wskazać odpowiednie powierzchnie dla instalacji fotowoltaicznej.
Do oceny potencjalnego uzysku energii słonecznej dostępne są trzy modele obliczeniowe: szacunkowy, szczegółowy z uwzględnieniem danych pogodowych oraz modułowy do obliczeń dla już umieszczonych modułów PV.
Wyniki są prezentowane w tabelach z wartościami miesięcznymi i rocznymi. Dodatkowo uzysk energii lub zacienienie można wizualizować za pomocą kolorów bezpośrednio w modelu budynku. Pozwala to przyporządkować wyniki do odpowiednich miejsc w modelu i ocenić je na potrzeby dalszego projektowania.
Najważniejsze cechy:
- Obliczanie uzysków energii słonecznej dla powierzchni lub umieszczonych modułów PV
- Analiza zacienienia połaci dachowych jeszcze przed umieszczeniem modułów
- Wybór obliczeń szacunkowych, szczegółowych lub modułowych
- Analiza wyników miesięcznych i rocznych w tabelach
- Wizualizacja uzysku energii i zacienienia bezpośrednio w modelu

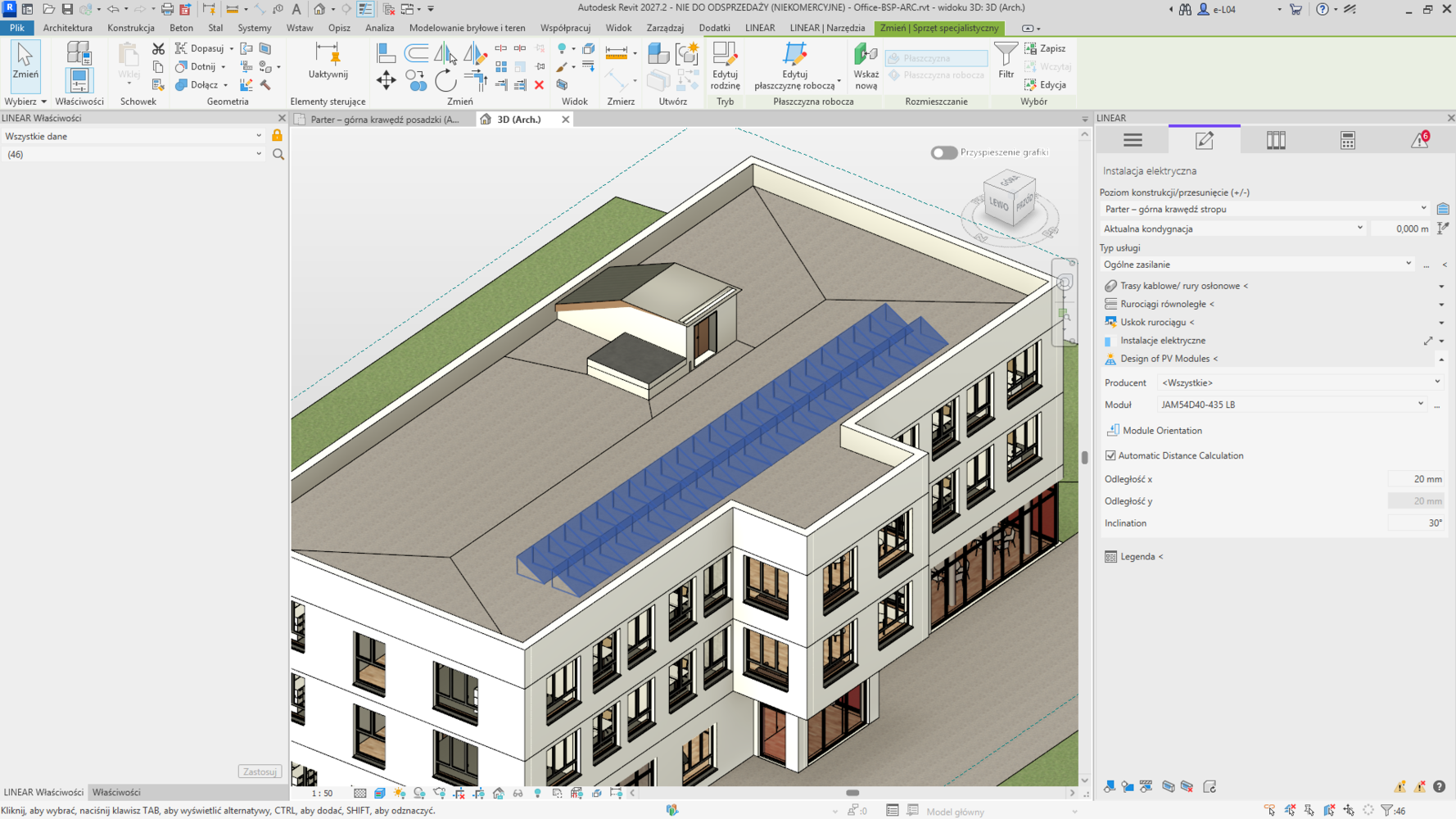

Dzięki nowym funkcjom modelowania instalacji fotowoltaicznych możesz umieszczać moduły PV na wybranych połaciach dachowych w modelu Revit. Orientację, odstępy i kąt nachylenia ustawiasz bezpośrednio w LINEAR Control Board.
Podczas wyznaczania pola modułów PV za pomocą myszy podgląd pokazuje ich rozmieszczenie i liczbę. Dzięki temu jeszcze przed wstawieniem modułów widzisz, jak zostanie wykorzystana wybrana powierzchnia dachu.
Najważniejsze cechy:
- Umieszczanie modułów PV bezpośrednio na połaciach dachowych w modelu Revit
- Ustawianie orientacji, odstępów i kąta nachylenia w Control Board
- Podgląd rozmieszczenia i liczby modułów przed ich wstawieniem

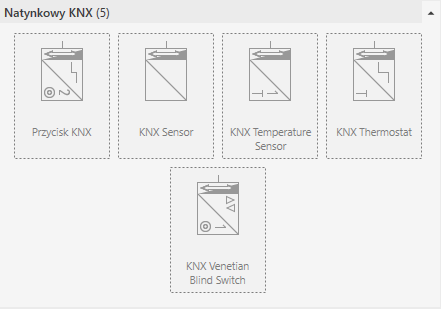

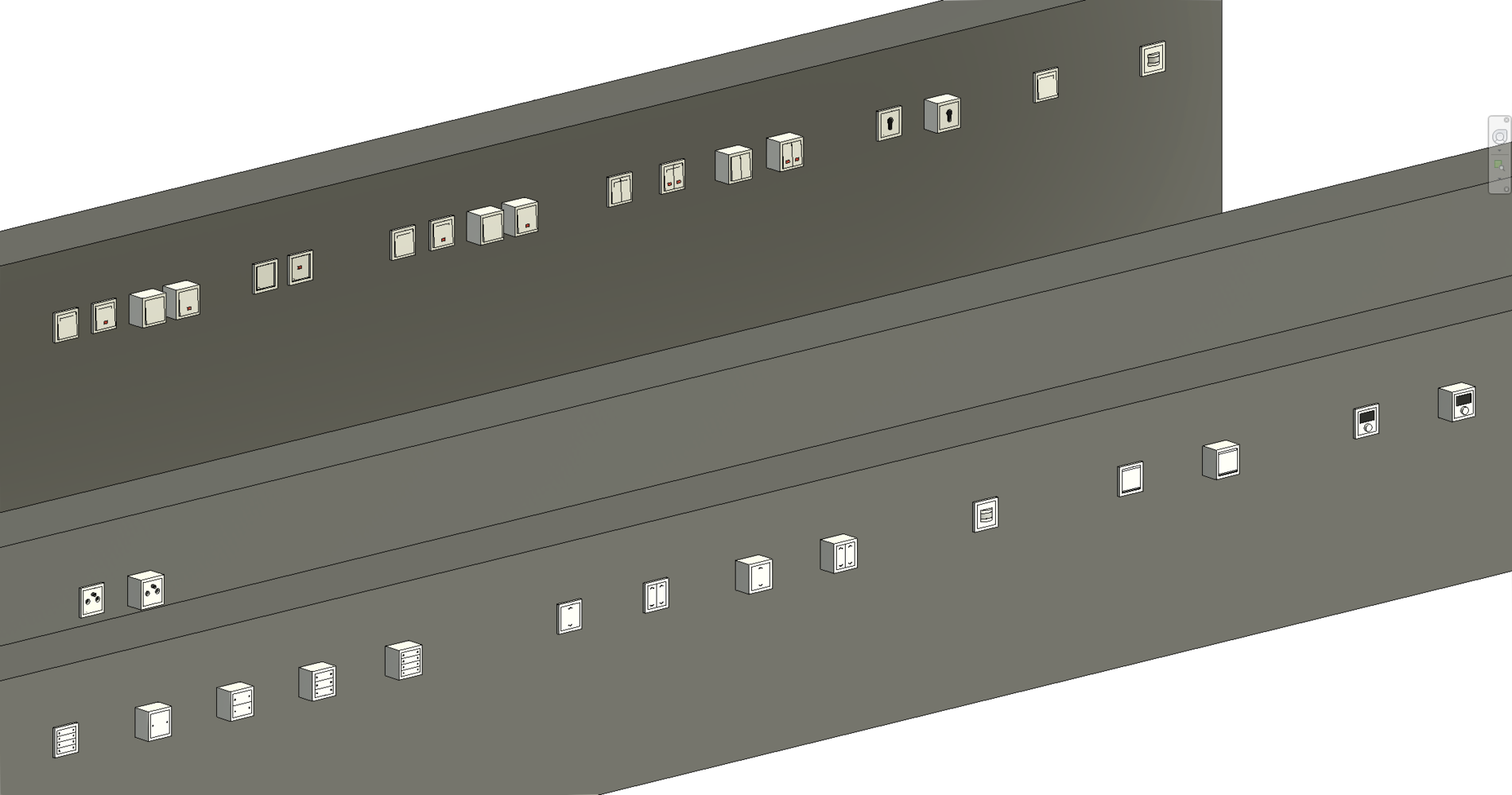

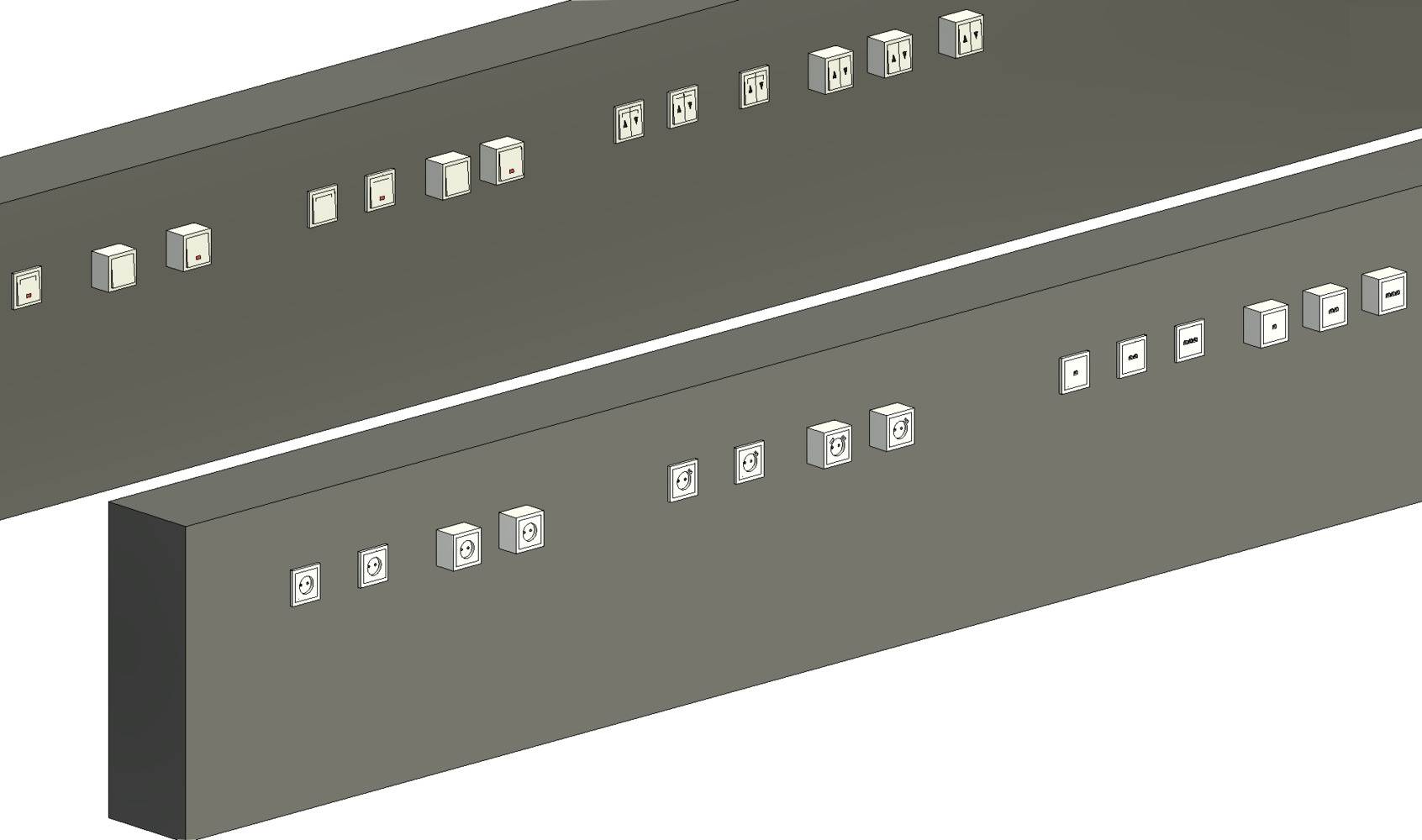

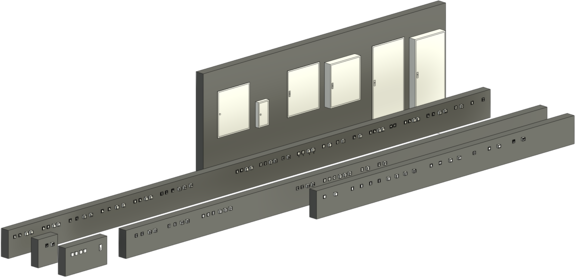

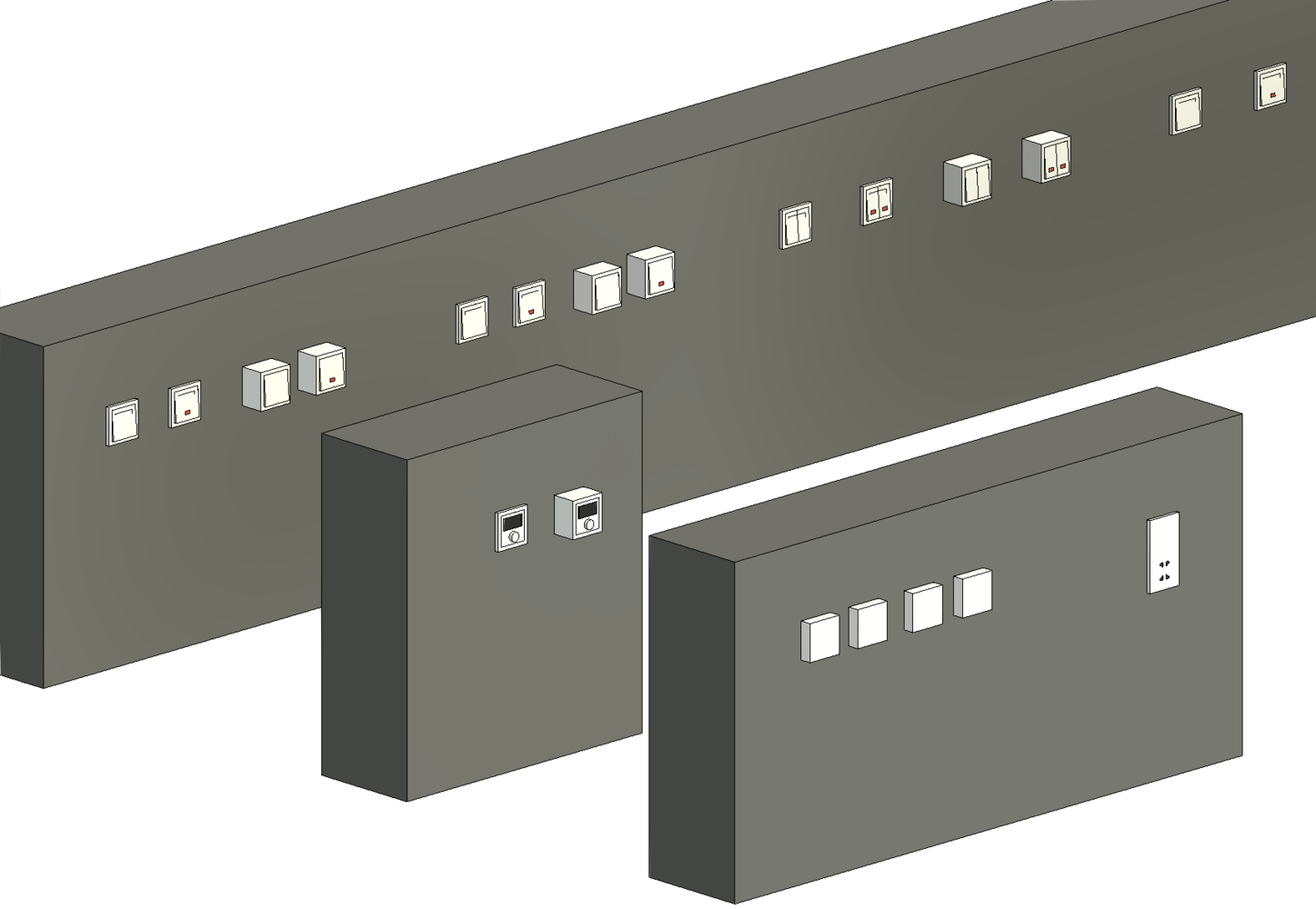

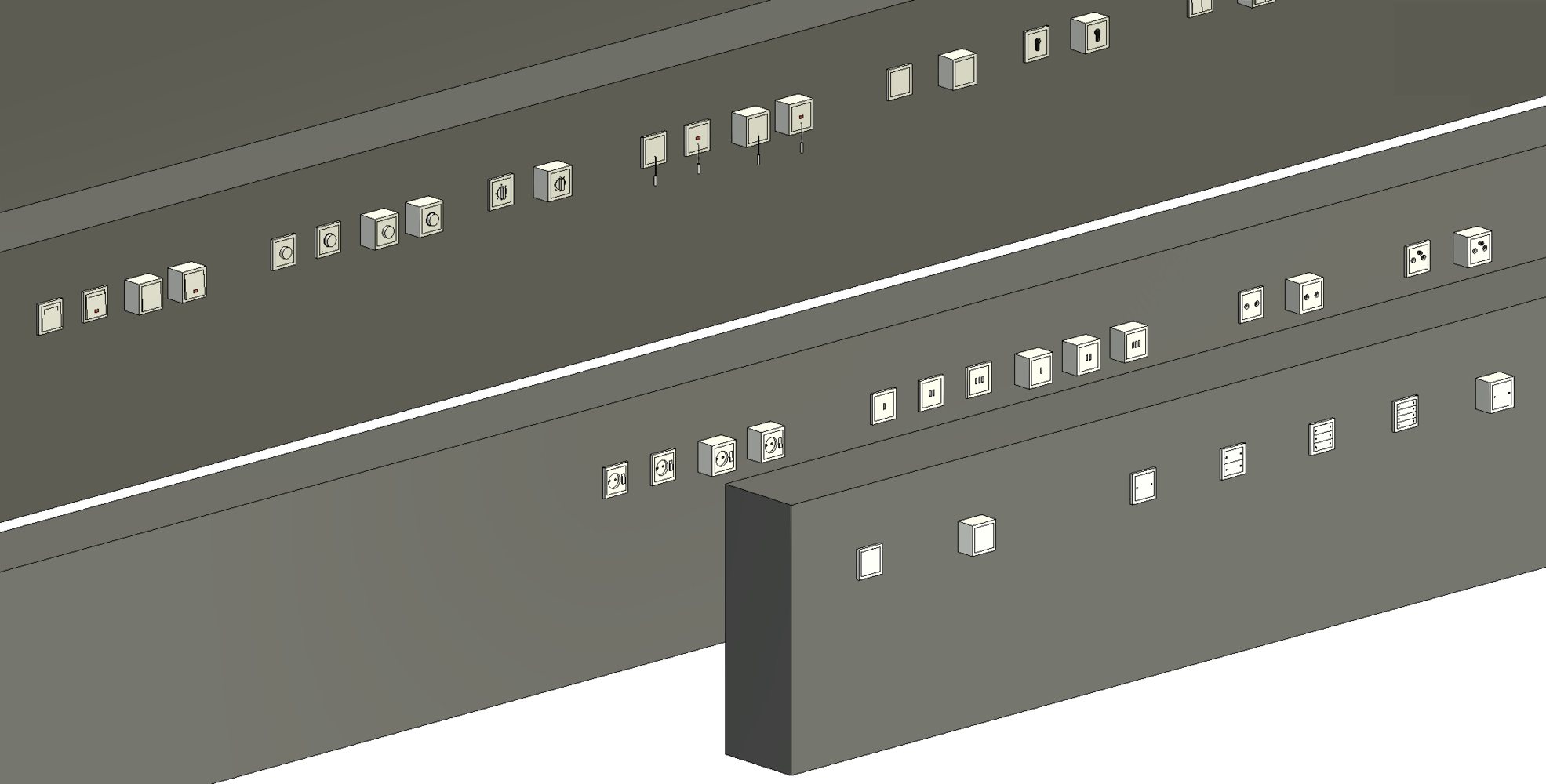

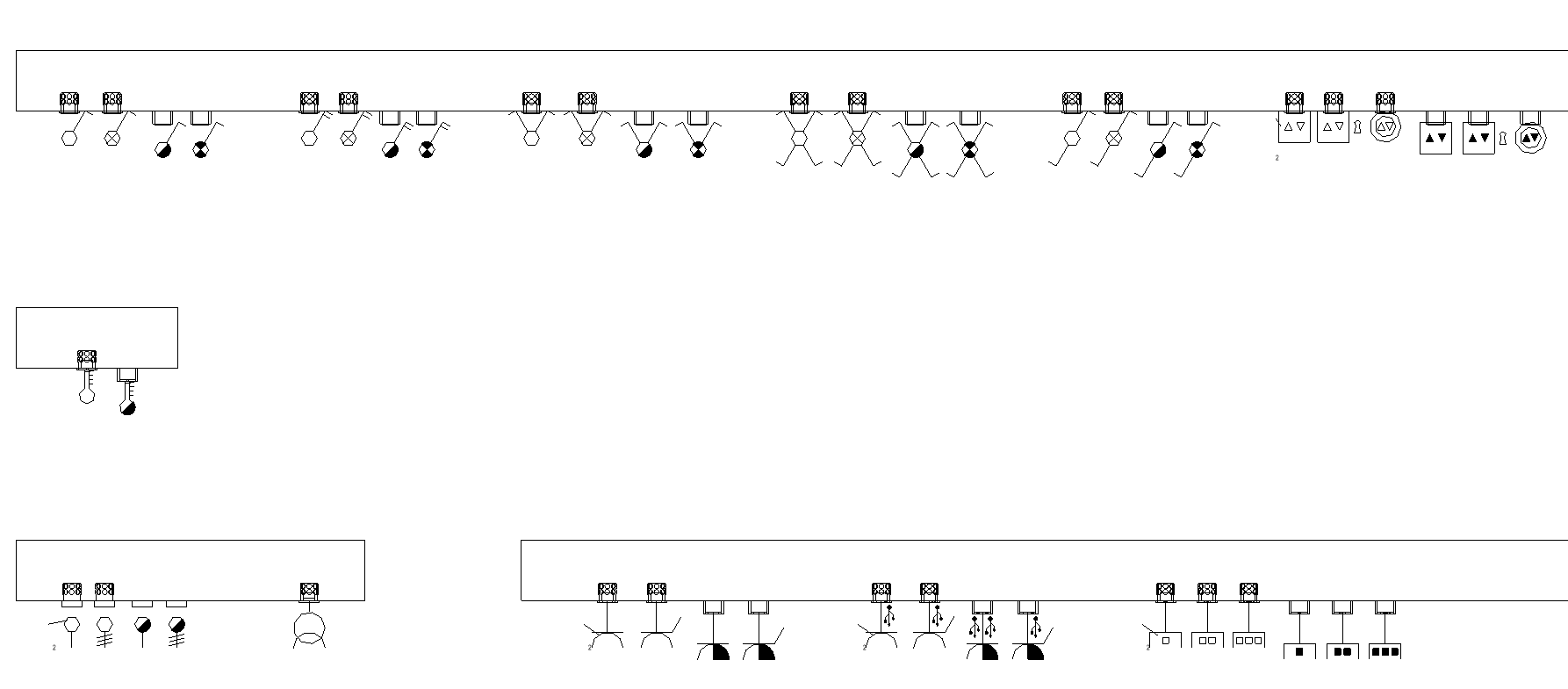

Do projektowania instalacji elektrycznych masz teraz do dyspozycji 26 nowych rodzin osprzętu instalacyjnego. Obejmują one kolejne warianty łączników i przycisków, gniazda multimedialne oraz komponenty KNX. Istniejące rodziny również zostały zaktualizowane i zoptymalizowane.
Nowy osprzęt instalacyjny możesz stosować jak dotychczas z konfiguratorami ramek, linii instalacyjnych i puszek podłogowych LINEAR. W nowych rodzinach dodano również puste puszki montażowe z przyłączami rur osłonowych. Dzięki temu możesz projektować rury osłonowe aż do osprzętu instalacyjnego.
Najważniejsze cechy:
- 26 nowych rodzin do projektowania instalacji elektrycznych
- Większy wybór łączników, przycisków, gniazd multimedialnych i komponentów KNX
- Możliwość wykorzystania nowych rodzin z konfiguratorami ramek, linii instalacyjnych i puszek podłogowych
- Projektowanie rur osłonowych aż do osprzętu instalacyjnego dzięki dodanym przyłączom puszek montażowych

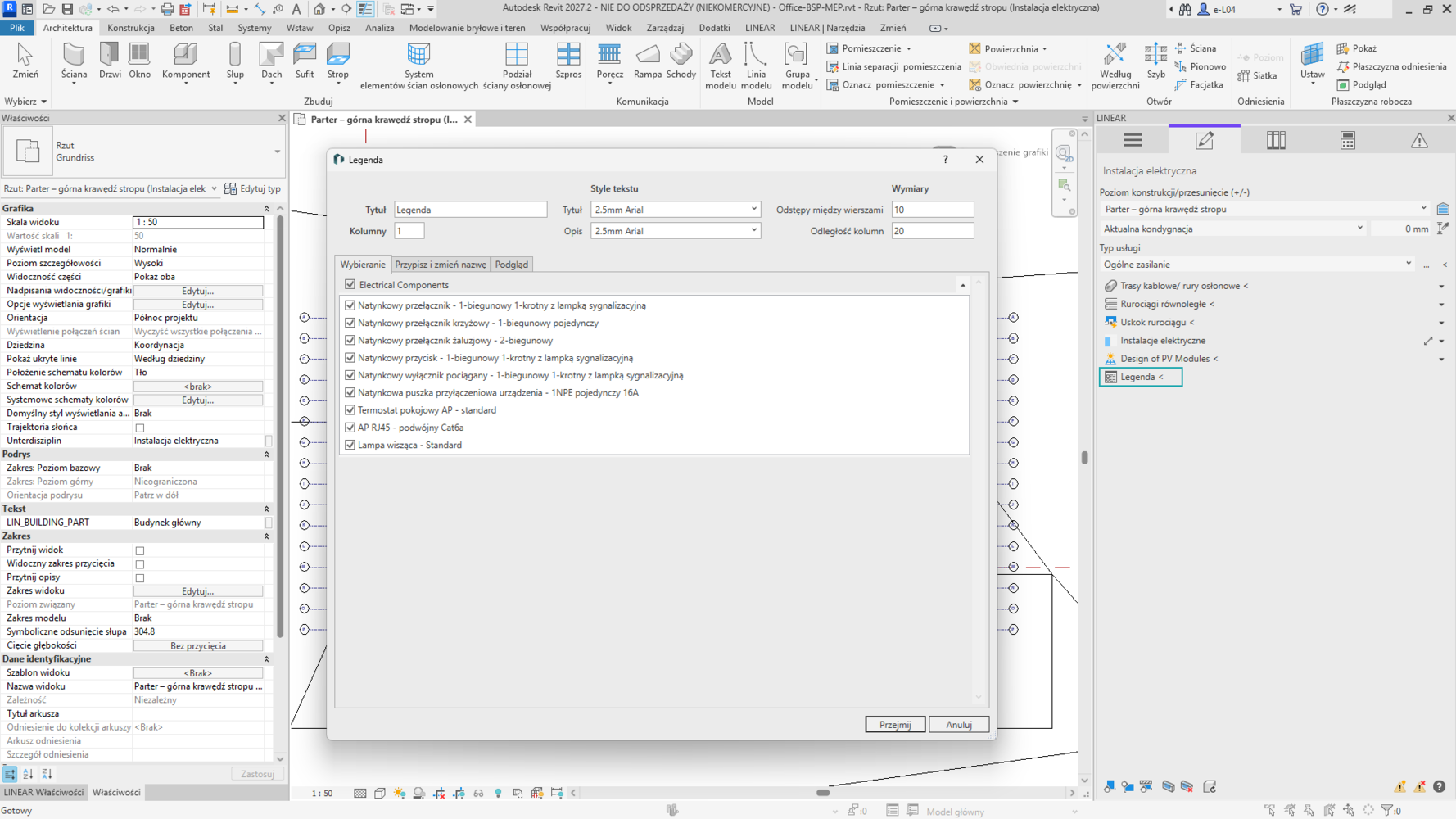

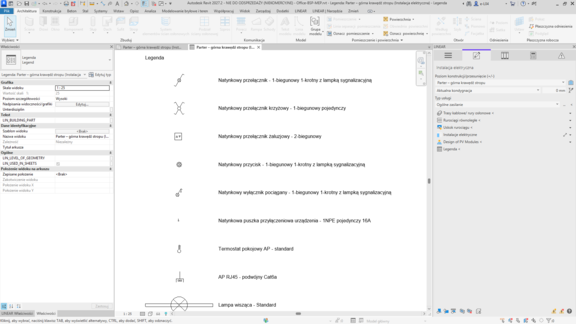

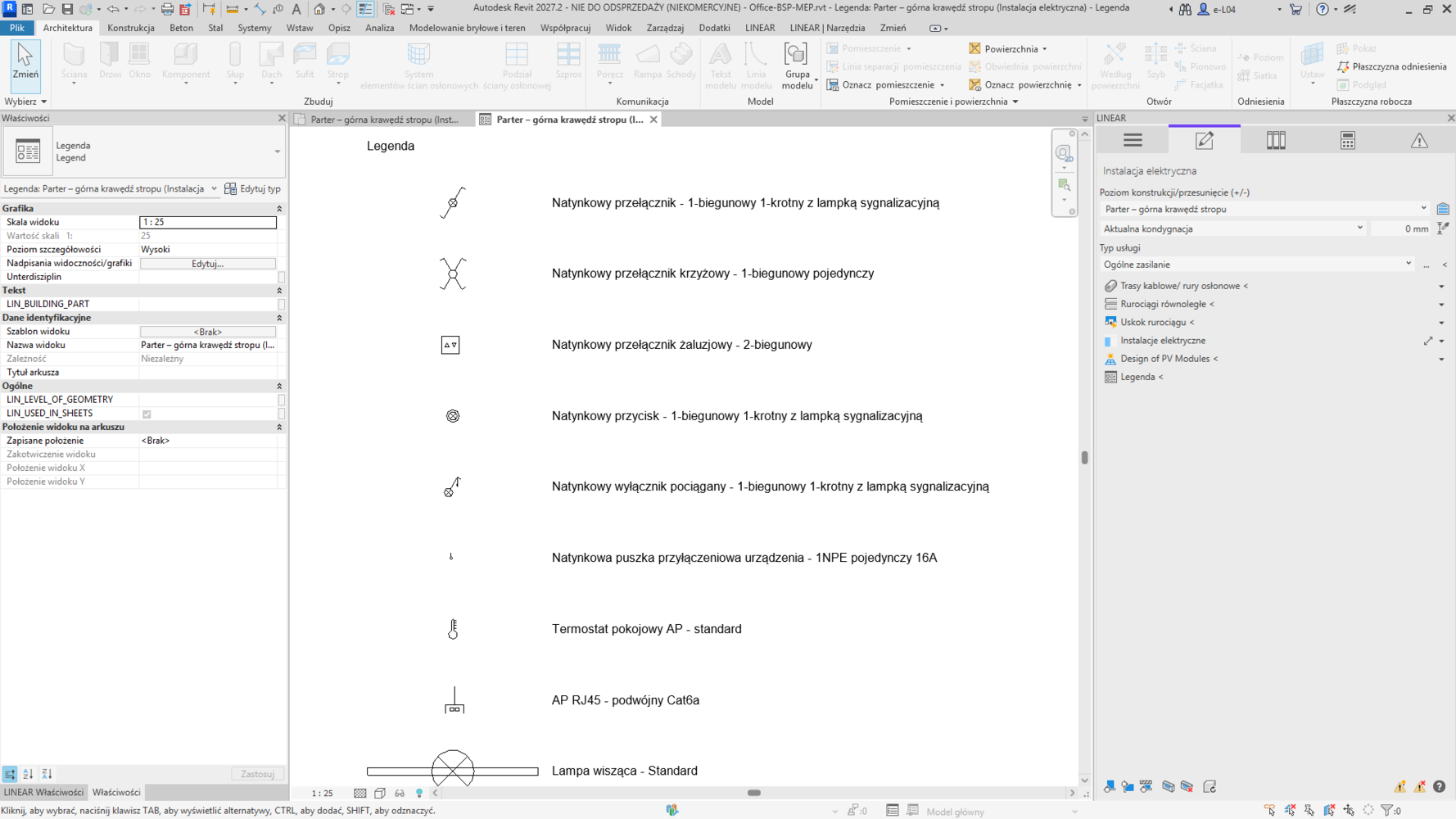

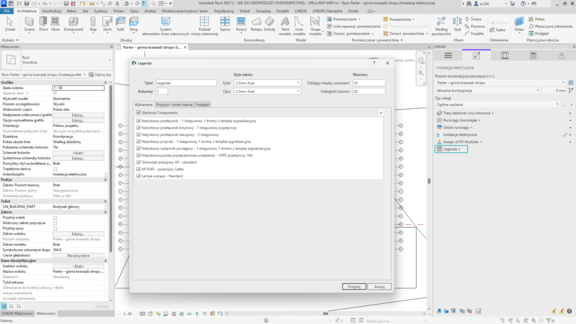

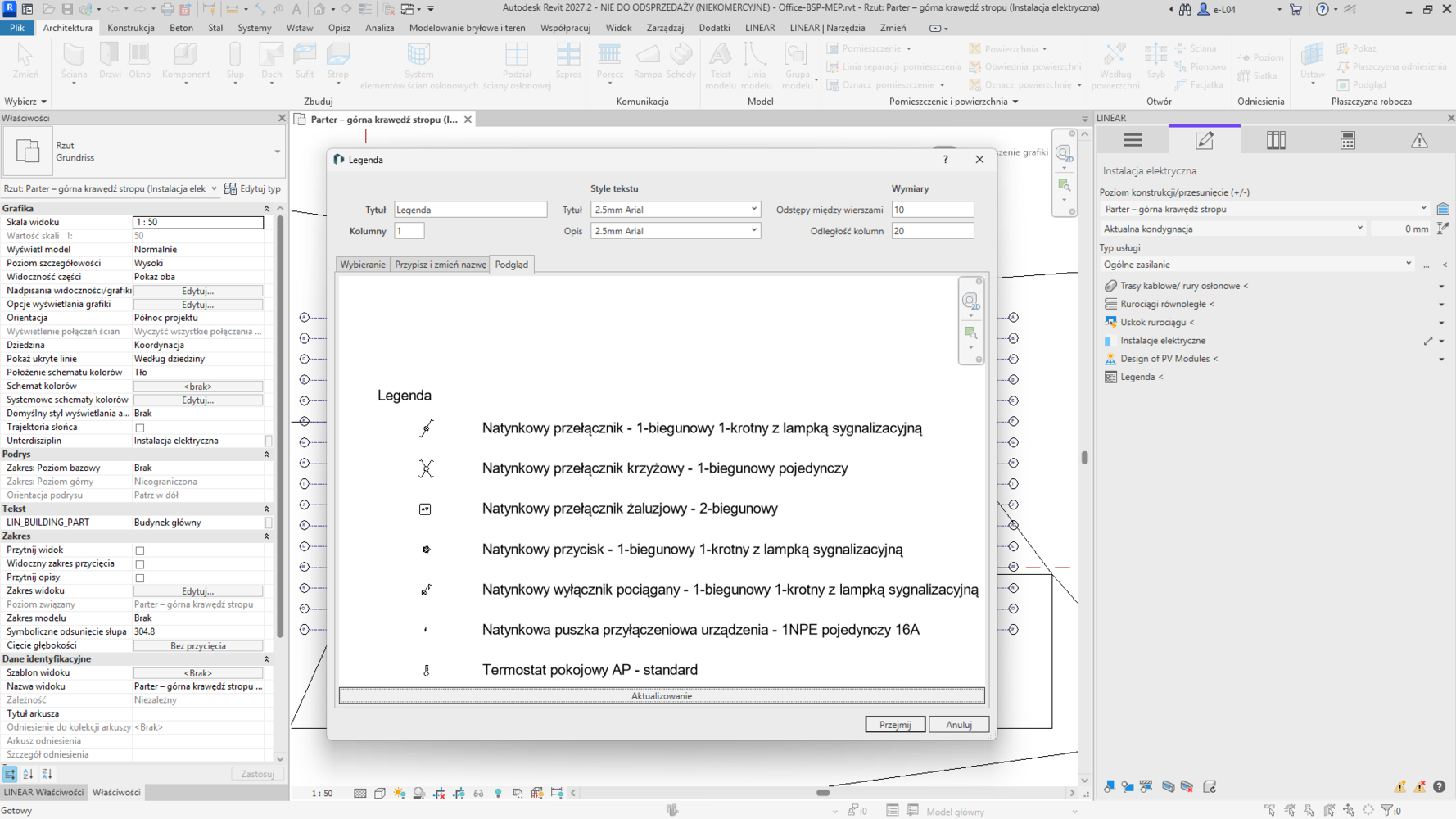

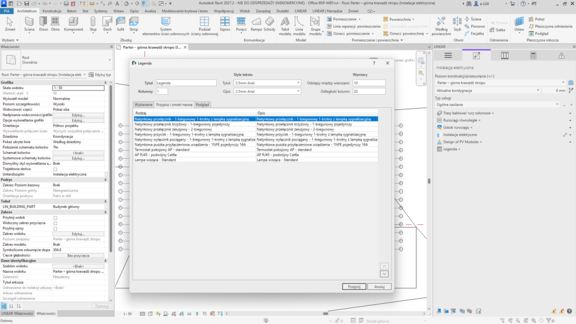

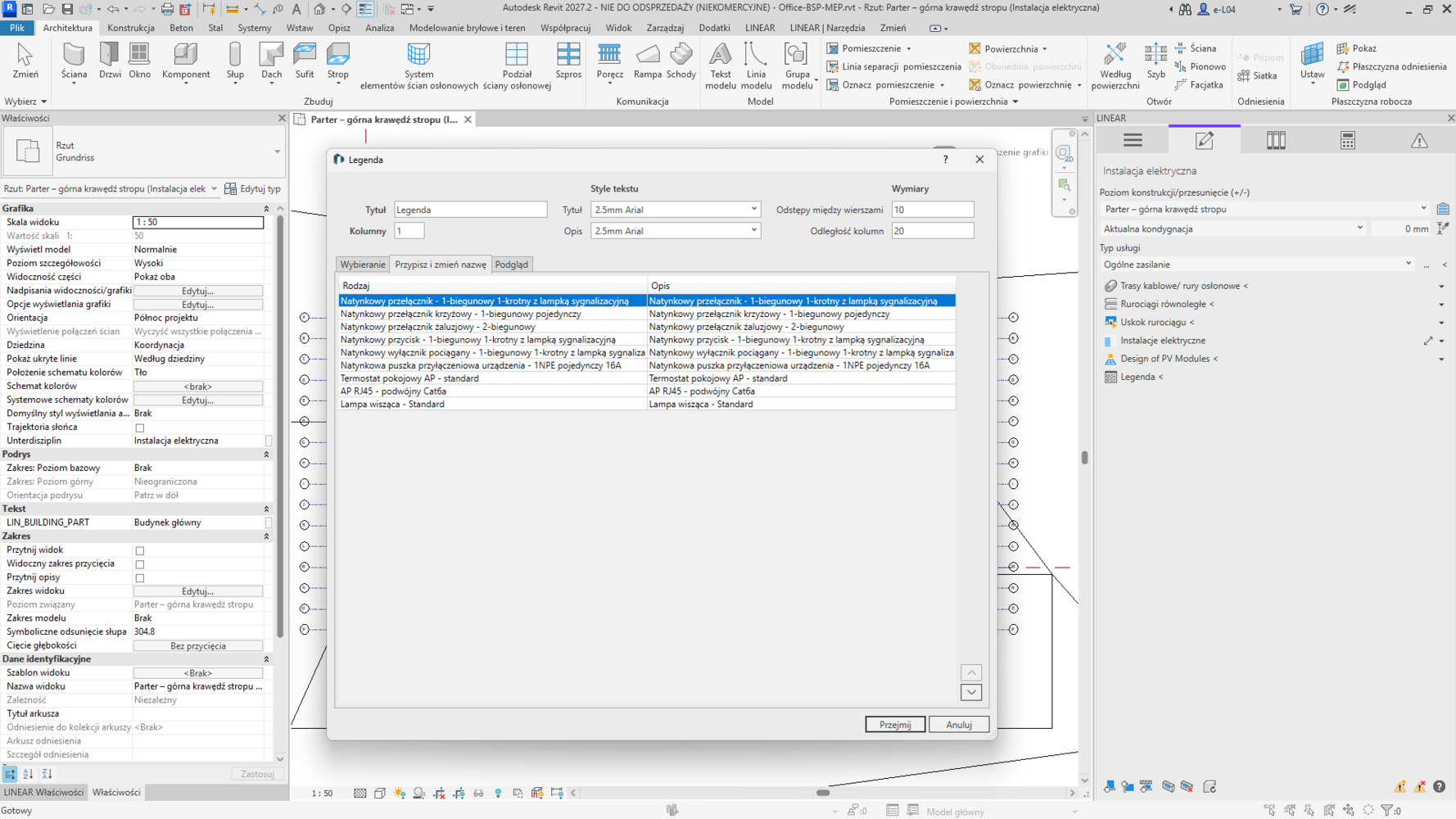

Funkcja legend LINEAR umożliwia teraz automatyczne tworzenie odpowiednich legend również do rysunków instalacji elektrycznych. Funkcja rozpoznaje rodziny znajdujące się na rysunku i na tej podstawie generuje legendę zastosowanych komponentów. W przypadku osprzętu instalacyjnego przejmowane są symbole odpowiednich rodzin.
Najważniejsze cechy:
- Automatyczne tworzenie legend do rysunków instalacji elektrycznych
- Automatyczne uwzględnianie rodzin użytych na rysunku
- Wykorzystanie symboli rodzin osprzętu instalacyjnego w legendzie

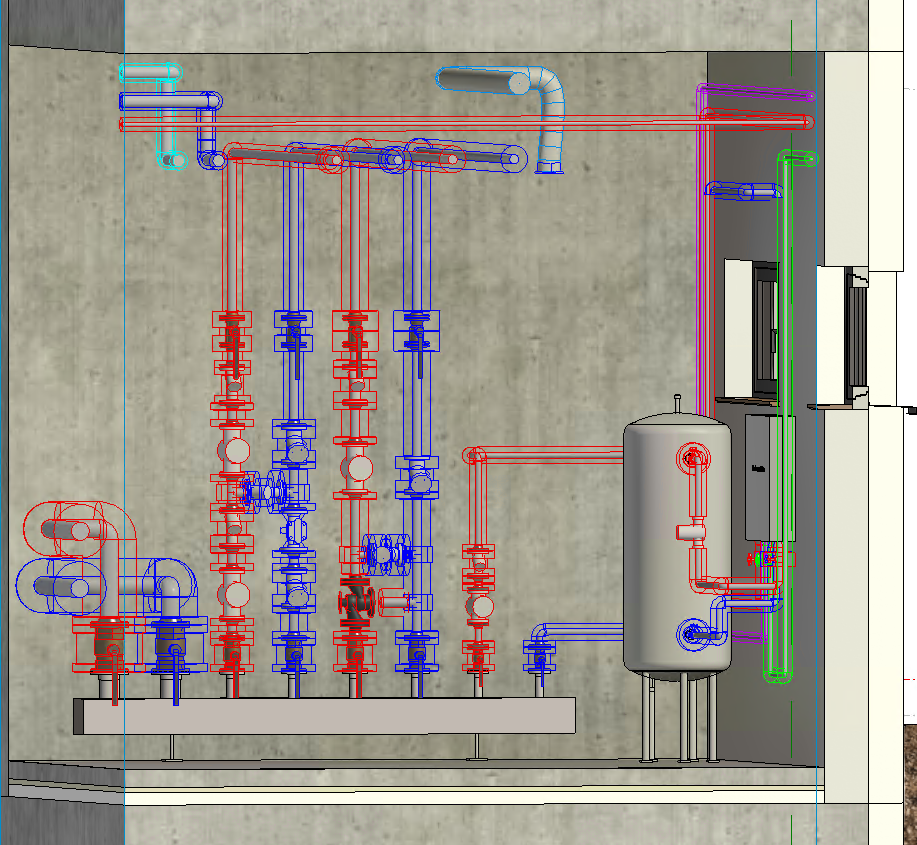

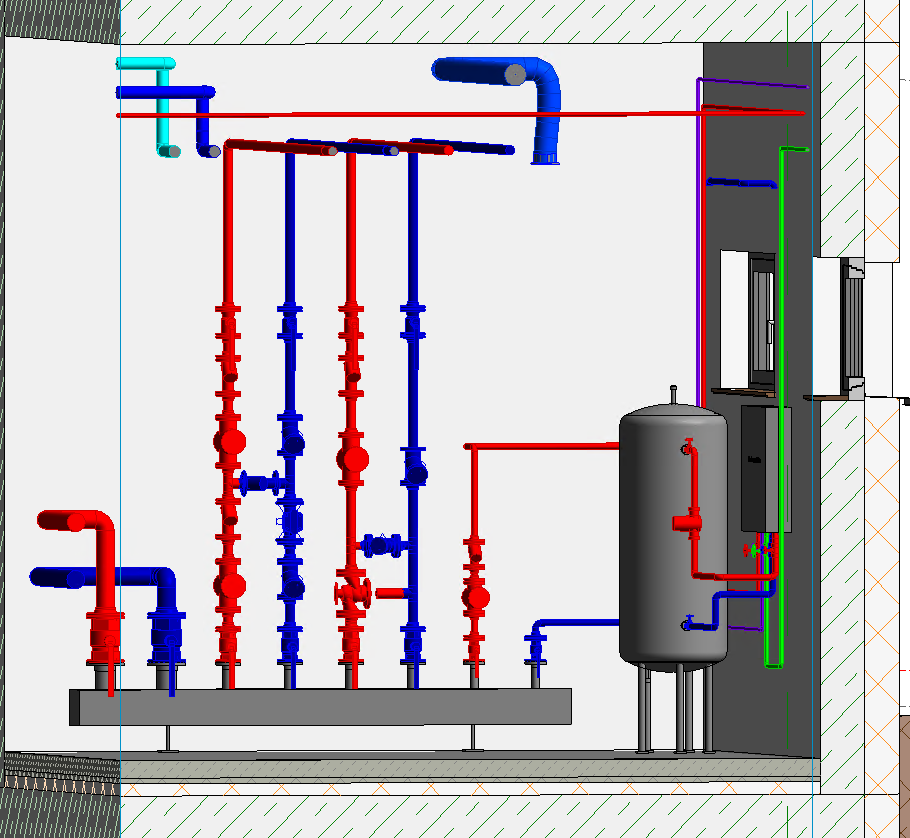

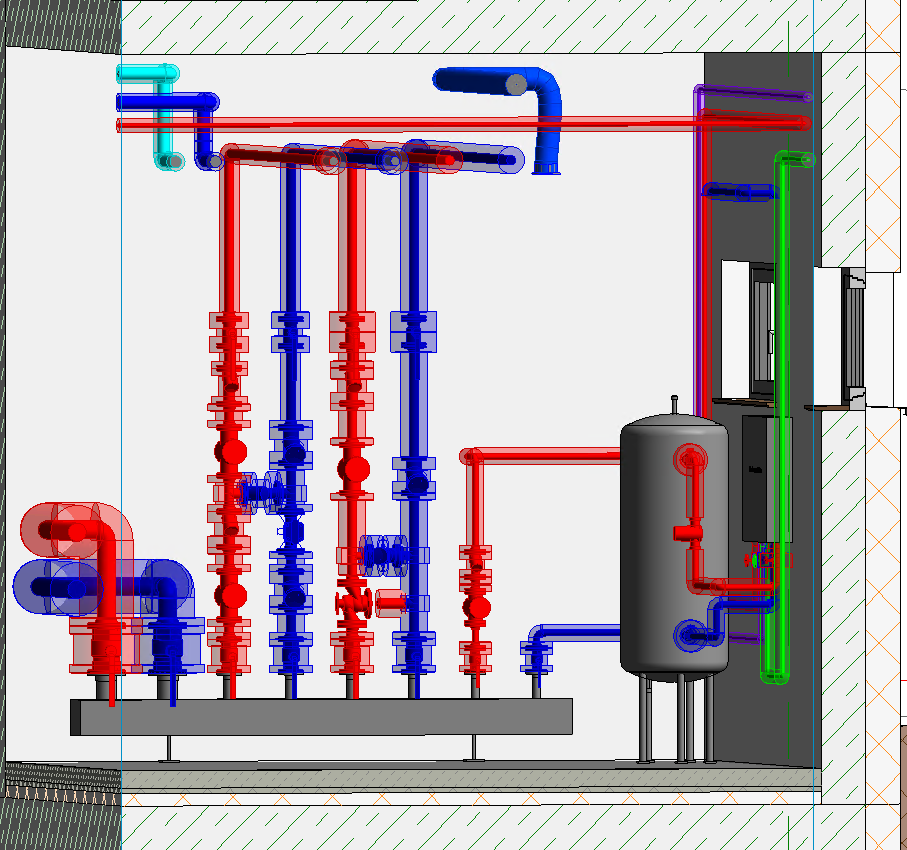

Zmodernizowany konfigurator umożliwia tworzenie indywidualnych rozdzielaczy rurowych do instalacji ogrzewania, wody pitnej, kanalizacji, chłodzenia, gazu i ochrony przeciwpożarowej. Teraz dostępne są również przekroje prostokątne, dzięki którym możesz realistycznie odwzorować w projekcie neutralne rozdzielacze kompaktowe. Podgląd 3D na żywo pokazuje aktualną konstrukcję podczas konfiguracji.
Wymiary kołnierzy są dobierane automatycznie zgodnie z DIN EN 1092, w zależności od wybranej średnicy nominalnej i klasy ciśnienia. W szczególnych przypadkach możesz zdefiniować i zapisać własne wymiary kołnierzy. Gotowy rozdzielacz umieszczasz następnie w rzucie lub widoku 3D modelu.
Istniejące rozdzielacze można ponownie wczytać do konfiguratora i edytować. Dotyczy to również rozdzielaczy utworzonych za pomocą poprzedniego konfiguratora.
Najważniejsze cechy:
- Przekroje prostokątne do neutralnych rozdzielaczy kompaktowych
- Automatyczny dobór wymiarów kołnierzy zgodnie z DIN EN 1092
- Definiowanie i zapisywanie indywidualnych wymiarów kołnierzy do szczególnych zastosowań
- Kontrola rozdzielacza w podglądzie 3D na żywo podczas konfiguracji
- Późniejsza edycja istniejących rozdzielaczy, również utworzonych za pomocą poprzedniego konfiguratora

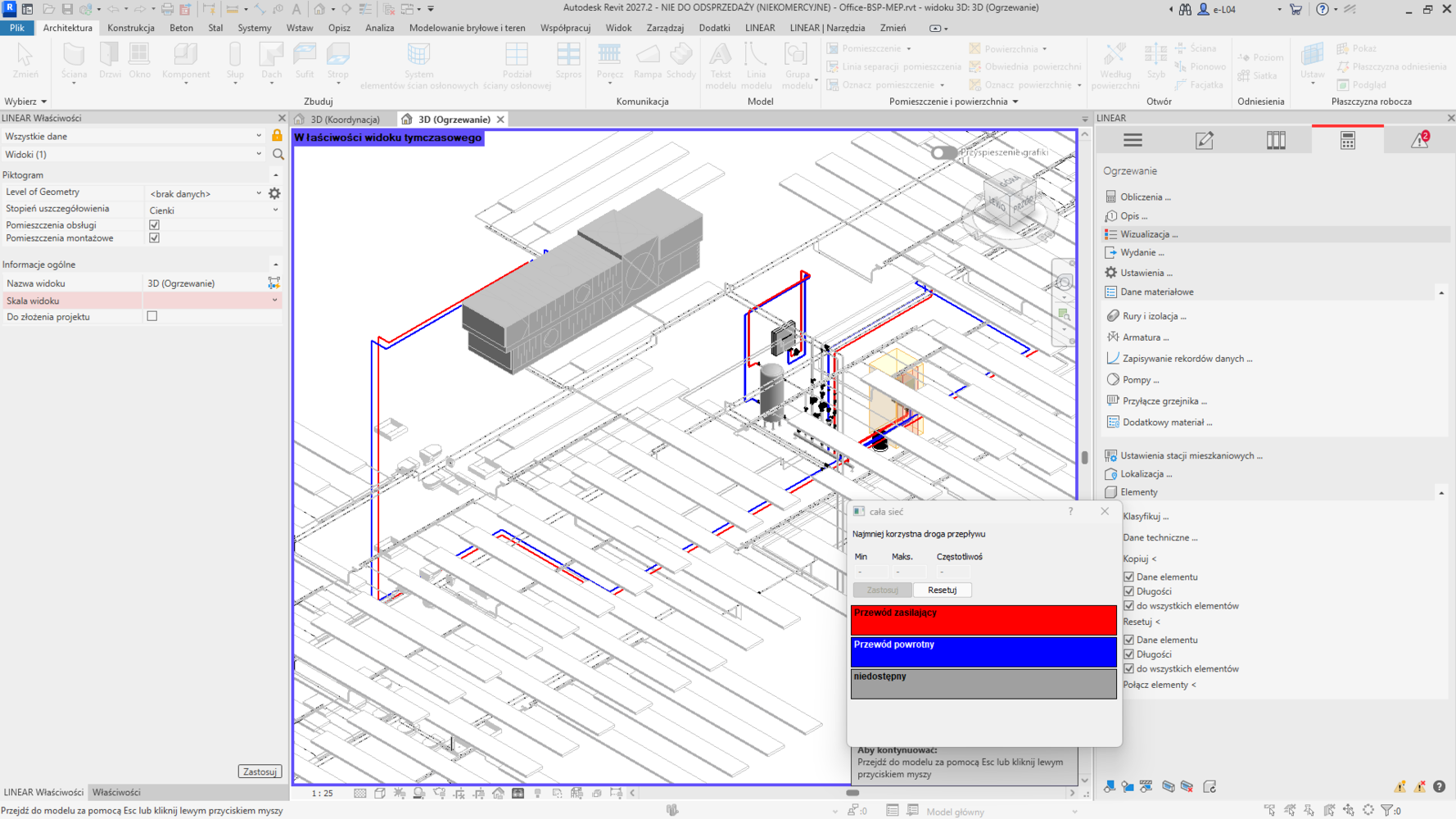

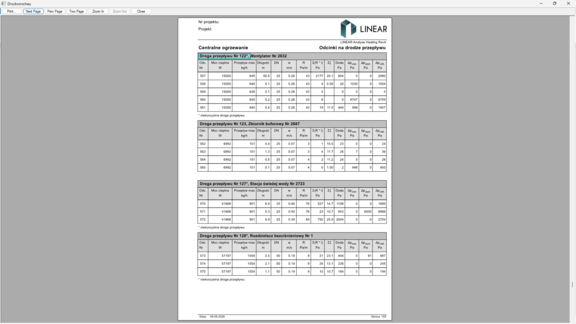

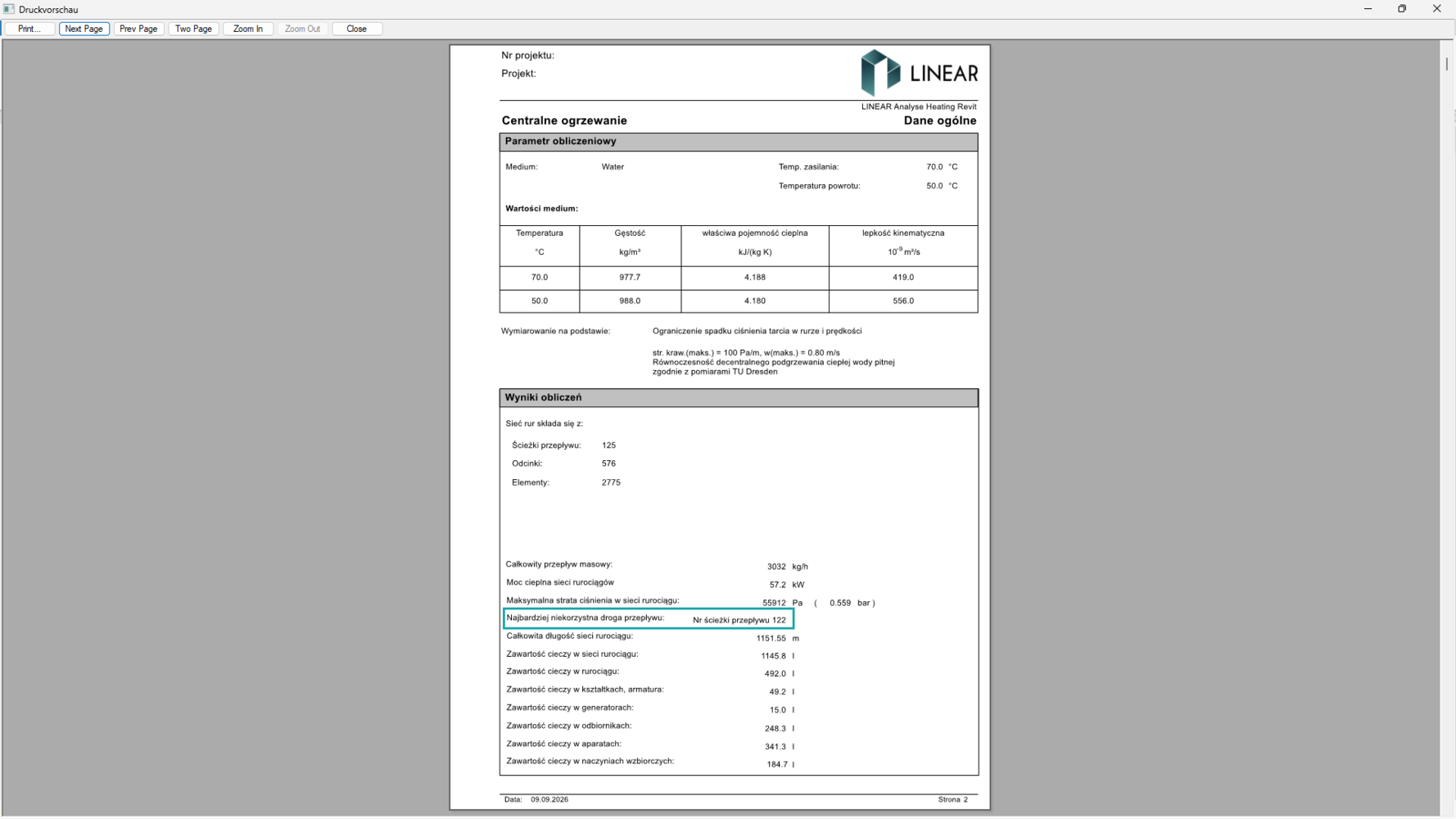

Najbardziej niekorzystna droga przepływu jest teraz jednoznacznie oznaczona na wydruku obliczeń. Jest wskazana w „Danych ogólnych” i oznaczona gwiazdką (*) w sekcji „Odcinki na drogę przepływu”. Ułatwia to analizę i kontrolę obliczeń.
Ponadto opcja wizualizacji „Najbardziej niekorzystna droga przepływu” jest teraz dostępna we wszystkich branżach. Dzięki temu możesz sprawdzić drogę przepływu bezpośrednio w modelu i przedstawić ją na rysunku do wydruku.
Najważniejsze cechy:
- Identyfikacja najbardziej niekorzystnej drogi przepływu w „Danych ogólnych”
- Rozpoznawanie odpowiedniej drogi przepływu dzięki oznaczeniu gwiazdką na wydruku obliczeń
- Szybsza kontrola i łatwiejsza analiza wydruków obliczeń
- Wizualizacja najbardziej niekorzystnej trasy przepływu we wszystkich branżach w modelu
Dodatkowe funkcje nowej wersji V26.2
Skróty klas systemów w etykietach komponentów
Eksport do Excela zgodnie z ÖNORM H 6015-2 na potrzeby produkcji kanałów
Elastyczne przypisywanie materiałów rur teraz również w sieciach gazowych
Rozpoznawanie przyłączy komponentów bezpośrednio w modelu 3D w CAD Browser
Dane klimatyczne do obliczeń obciążenia cieplnego w Bułgarii
i wiele więcej!
Odkryj wszystkie nowości w sekcji „What's New”
