Trasse redimensionieren

Zeigt schrittweise, wie Sie eine Trasse nach Zuweisung oder Änderung eines Querschnitts redimensionieren.

Aufgabenstellung

Sie haben einer Trasse einen Querschnitt zugewiesen oder die Abmessungen eines zugewiesenen Querschnitts verändert und wollen die Trasse entsprechend des zugewiesenen Querschnitts redimensionieren.

Voraussetzungen:

Mindestens einem Trassenabschnitt ist ein Querschnitt zugewiesen.

Navigieren Sie zu:

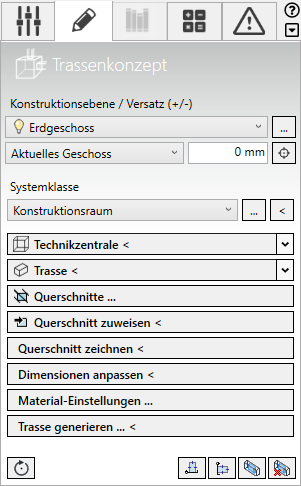

Projekt-TabTrassenkonzeptKonstruktions-Tab

Trasse in Modell Linear Building

Arbeitsschritte

  1. Klicken Sie auf Dimensionen anpassen <.
  2. Wählen Sie die Trassen aus, deren Dimensionen Sie anpassen wollen. Bestätigen Sie Ihre Auswahl mit Enter.
  3. Wählen Sie ein Startelement aus.

    Die Angabe eines Startelements dient zur korrekten Konfiguration der Leitungen über Ecken und Höhenänderungen hinweg.

Ergebnis

Eine Bestätigung wird eingeblendet und die Trasse wurde aufgrund der Abmessungen des zugewiesenen Trassenquerschnitts redimensioniert.
