Trasse generieren

Zeigt schrittweise, wie Sie die Leitungen eines Trassenquerschnitts in einer Trasse generieren.

Aufgabenstellung

Sie haben Trassen konstruiert, Querschnitte zugewiesen und wollen jetzt die Leitungen in den Trassen generieren.

Navigieren Sie zu:

Projekt-TabTrassenkonzeptKonstruktions-Tab

Arbeitsschritte

  1. Klicken Sie auf Trasse generieren ... <
  2. Wählen Sie die Trassen, für die Sie Leitungen generieren wollen. Bestätigen Sie Ihre Auswahl mit Enter.
    Sie werden in einem Tooltip aufgefordert, den Startpunkt für die Generierung der Trasse zu wählen. Für Leitungen mit Gefälle wird der Startpunkt als höchster Punkt angenommen.
  3. Wählen Sie per Mausklick den Startpunkt für die Generierung der Trasse.
    Wenn Sie die Trasse zum ersten Mal generieren, öffnet sich der Dialog Material-Einstellungen.
  4. Überprüfen Sie im Dialog Material-Einstellungen die Materialzuweisungen und bestätigen Sie die Zuweisung mit Klick auf Übernehmen.

Ergebnis

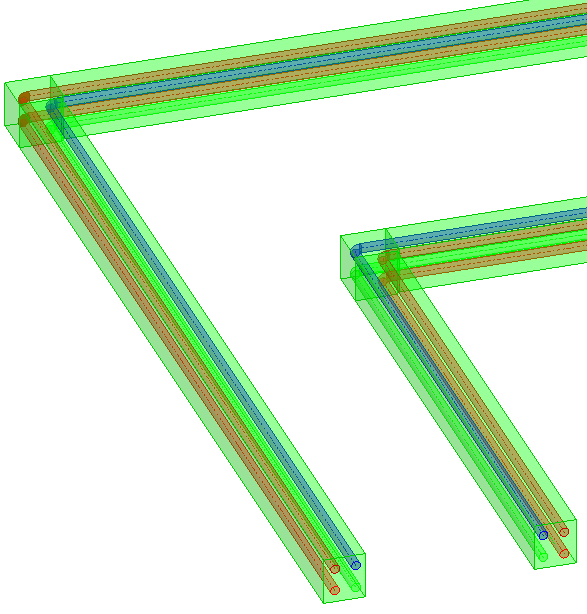

In den ausgewählten Trassen werden die Leitungen der zugewiesenen Querschnitte mit den jeweiligen Materialien generiert.
