Querschnitte zuweisen

Zeigt schrittweise, wie Sie ausgewählten Trassensegmenten einen Querschnitt zuweisen.

Aufgabenstellung

Sie haben Trassen mit geschätztem Platzbedarf konstruiert und wollen diesen jetzt konkrete Querschnitte zuweisen.

Voraussetzung:

Sie haben mindestens einen Trassenquerschnitt definiert.

Navigieren Sie zu:

Projekt-TabTrassenkonzeptKonstruktions-Tab

Arbeitsschritte

  1. Klicken Sie auf Querschnitt zuweisen <.
  2. Wählen Sie alle Trassensegmente aus, denen Sie einen Querschnitt zuweisen wollen. Bestätigen Sie Ihre Auswahl mit Enter.

    Der Dialog Querschnitte wird geöffnet.

  3. Wählen Sie den Querschnitt, den Sie der Auswahl zuweisen wollen und klicken Sie auf OK.

Ergebnis

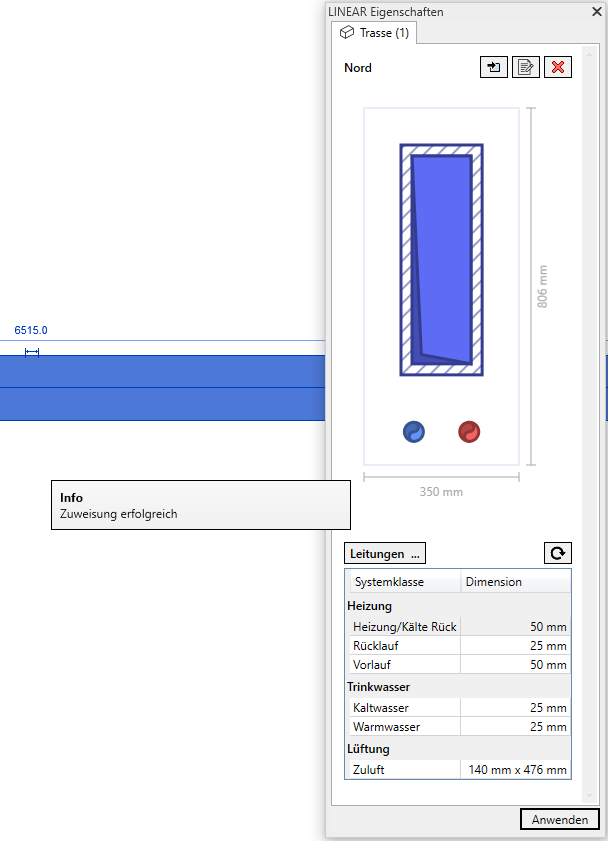

Eine Bestätigung wird eingeblendet und der gewünschte Querschnitt ist den ausgewählten Trassensegmenten zugewiesen. Sie können die Zuweisung auch in den LINEAR-Eigenschaften überprüfen.
