Details zu Trassen-Eigenschaften

Informationen zum Eigenschaften-Dialog von Trassen.

Sie befinden sich hier:

TrasseRevit-MFLRegisterkarte LINEAREigenschaften

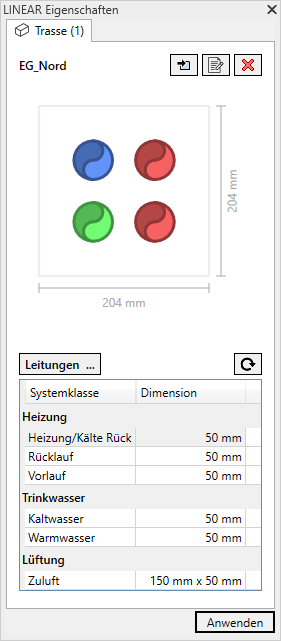

Querschnitt Eigenschaften Tab Linear Revit

Trasse ohne Leitungen

Wenn einer Trasse noch kein Querschnitt zugewiesen wurde oder keine Leitungen ausgewählt wurden, werden in den Eigenschaften folgende Buttons angezeigt:

Neuen Querschnitt erstellen ...: Öffnet den Dialog Querschnitt, in dem Sie einen neuen Querschnitt erstellen können. Nach Klick auf OK im Dialog Querschnitt werden die Leitungen und ihre Anordnung, aber nicht die eingestellten Dimensionen des neuen Querschnitts dem ausgewählten Trassensegment zugewiesen.

Querschnitt zuweisen: Öffnet den Dialog Querschnitte, in dem Sie einen vorhandenen Trassenquerschnitt wählen und mit Klick auf OK dem ausgewählten Trassensegment zuweisen können. Wenn Sie dem Trassensegment bereits vorher Leitungen zugewiesen hatten, werden diese mit den eingegebenen Dimensionen zur Palette des zugewiesenen Querschnitts hinzugefügt. Die Ergänzung des Querschnitts um manuell zugewiesene Leitungen kann nur aus dem Eigenschaften-Dialog des entsprechenden Trassensegments aufgerufen werden.

Leitungen ...: Öffnet den Dialog Systeme auswählen, in dem Sie für das ausgewählte Trassensegment Systeme auswählen können. Nach Klick auf Übernehmen werden die ausgewählten Systeme in der Tabelle aufgeführt. Wenn Sie Systeme ausgewählt haben und anschließend auf Neuen Querschnitt erstellen ... klicken, werden die gewählten Systeme in der Palette zur Verortung abgelegt.

Dimensionen zurücksetzen: Setzt die Dimensionen der gewählten Trasse auf die Werte eines vorab definierten Querschnitts zurück. Dieser Button ist nur aktiv, wenn dem Trassensegment ein Querschnitt zugewiesen wurde.

Trasse mit Leitungen

Wenn einer Trasse bereits Leitungen oder ein Querschnitt zugewiesen wurden, kommen folgende Buttons hinzu:

Querschnitt bearbeiten: Öffnet den Dialog Querschnitt, in dem Sie den aktuell zugewiesenen Querschnitt bearbeiten können. Im ausgewählten Trassensegment werden nur Änderungen am Layout berücksichtigt. Um Dimensionsänderungen ebenfalls zu übernehmen, ist ein Klick auf erforderlich.

Querschnitt entfernen: Entfernt den aktuell zugewiesenen Querschnitt vom ausgewählten Trassensegment. Manuell zugewiesene Leitungen bleiben erhalten.

Tabelle

In der Tabelle werden manuell zugewiesene Leitungen und Leitungen von zugewiesenen Querschnitten angezeigt. Die Dimension einzelner Leitungen kann direkt in den Eigenschaften angepasst werden. Diese Anpassung ist lokal und wirkt sich nicht auf andere Trassensegmente mit diesem Querschnitt aus. Mit Klick auf werden die Dimensionen wieder auf die Werte aus dem zugewiesenen Querschnitt zurückgesetzt.
