Details zu Material-Einstellungen

Informationen zum Dialog Material-Einstellungen im Trassenkonzept.

Sie befinden sich hier:

Projekt-TabTrassenkonzeptKonstruktions-TabMaterial-Einstellungen ...

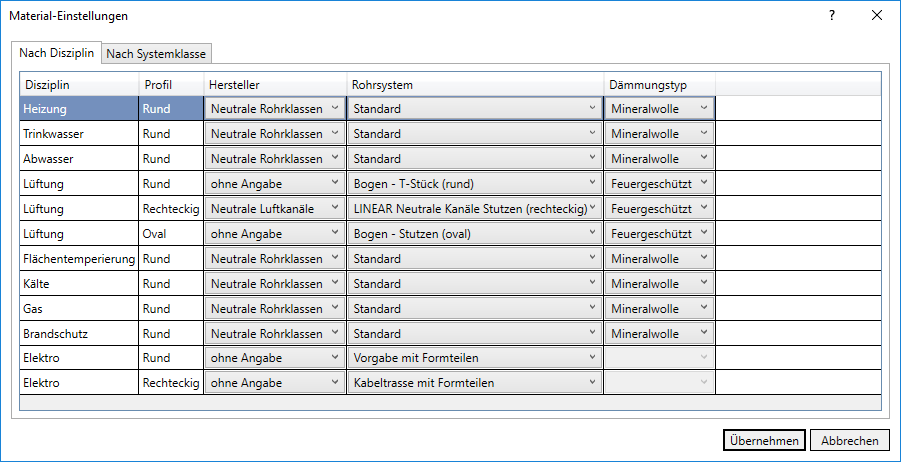

Dialog Material Einstellungen Linear Revit

Nach Disziplin

Disziplinen werden in Kombination mit den jeweils verfügbaren Profilen in dieser Tabelle aufgeführt. Für jede Disziplin-Profil-Kombination kann das Material eingestellt werden. Wenn eine Trasse generiert wird, werden die entsprechenden Materialien verwendet.

Spalte

Beschreibung

Hersteller

Die Datensätze aller installierten und lizenzierten Hersteller stehen hier zur Auswahl.

Rohrsystem

Die Rohrsysteme gewählten Herstellers stehen hier zur Auswahl.

Dämmungstyp

Dropdown-Liste zur Auswahl des jeweils verfügbaren Dämmungstyps.

Nach Systemklassen

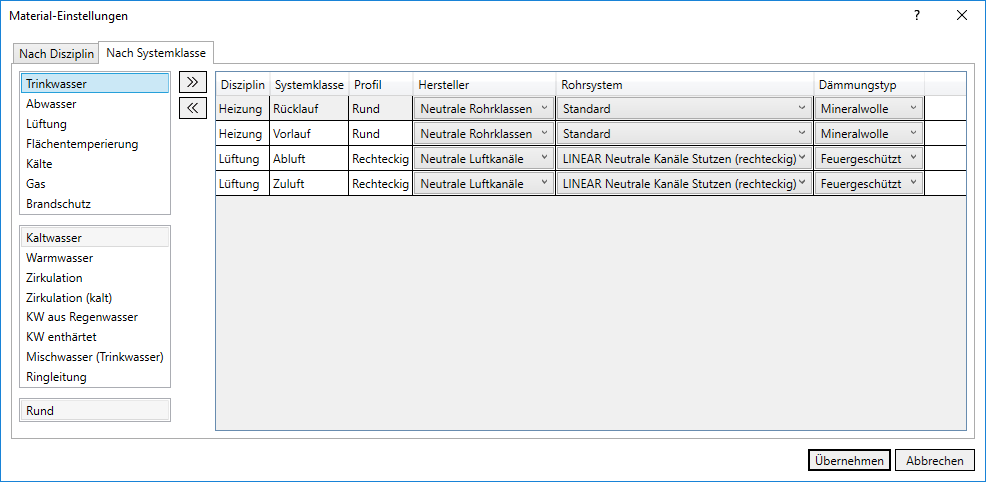

Dialog Material Einstellungen Linear Revit

In dieser Registerkarte können Sie Disziplinen, Systemklassen und Profile kombinieren. Für jede dieser Kombinationen kann das Material eingestellt werden. Mit dieser Variante der Materialzuweisung können Sie granulärer vorgehen, da auch innerhalb einer Disziplin für unterschiedliche Systemklassen unterschiedliche Materialien einstellbar sind.

Wählen Sie zunächst in der linken Spalte die Disziplin, die Systemklasse und ein Profil. Mit Klick auf fügen Sie die Kombination der Tabelle hinzu, wo Sie wie beschrieben das Material auswählen können. Klick auf entfernt die markierte Kombination aus der Tabelle.

Wenn eine Trasse generiert wird, werden bei Konflikten mit der Registerkarte Nach Disziplin vorrangig die Einstellungen dieser Registerkarte beachtet.
