Trasse vordimensionieren

Zeigt schrittweise, wie Sie einer Trasse die geplanten Leitungen zuweisen und eine grobe Dimensionierung vornehmen.

Aufgabenstellung

Sie haben eine Trasse mit geschätztem Platzbedarf konstruiert und wollen der Trasse die geplanten Leitungen zuweisen und diese grob dimensionieren.

Voraussetzungen:

Sie haben eine Trasse mit geschätztem Platzbedarf konstruiert.

Navigieren Sie zu:

Projekt-TabTrassenkonzeptKonstruktions-Tab

Arbeitsschritte

  1. Klicken Sie auf Querschnitte ....

    Der Dialog Querschnitte wird geöffnet.

  2. Klicken Sie auf .

    Der Dialog Querschnitt wird geöffnet.

  3. Geben Sie einen Namen für den neuen Querschnitt ein.
  4. Fügen Sie der Palette alle erforderlichen Leitungen über Klicken auf hinzu.

    Die Leitungen werden der Palette hinzugefügt.

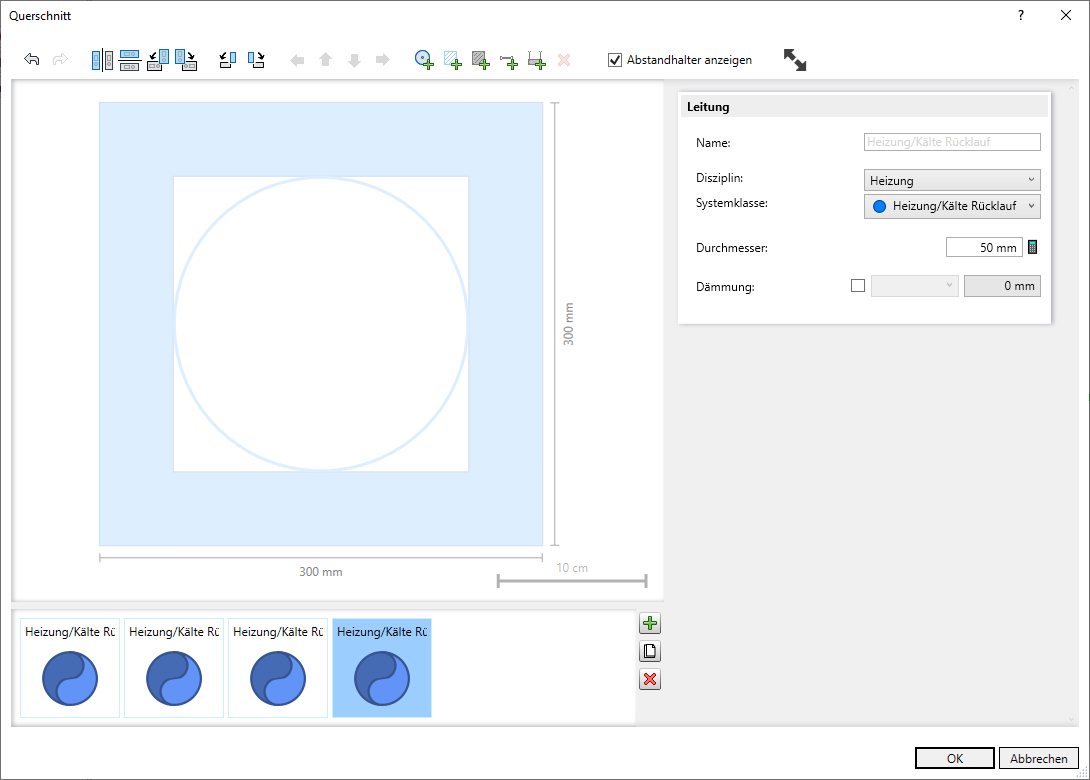

    Querschnitt Dialog Linear Revit
  5. Markieren Sie die einzelnen Leitungen und legen Sie Disziplin und Systemklasse fest. Klicken Sie anschließend auf OK und Übernehmen.
  6. Klicken Sie im Konstruktions-Tab auf Querschnitt zuweisen <.
  7. Weisen Sie der gewünschten Trasse den neu erstellten Querschnitt zu.
  8. Markieren Sie ein Segment der Trasse und passen Sie in den LINEAR Eigenschaften die Dimensionen der Leitungen an.

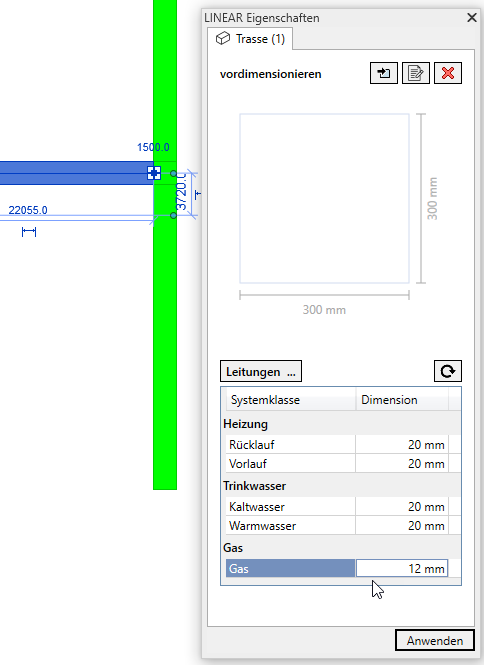

    Eigenschaften Linear Revit
  9. Wiederholen Sie die Anpassung der Dimensionen für alle Segmente der Trasse.

Ergebnis

Der Trasse sind alle geplanten Leitungen zugewiesen. Die Leitungen sind in allen Segmenten der Trasse mit den zu erwartenden Dimensionen versehen.
