Legen Sie im Bereich Konstruktionsebene / Versatz (+/-) die gewünschte Einbauhöhe des Schalterrahmens fest.
Die Einbauhöhe bezieht sich auf die vertikale Mitte der Position 1 des Schalterrahmens.
-

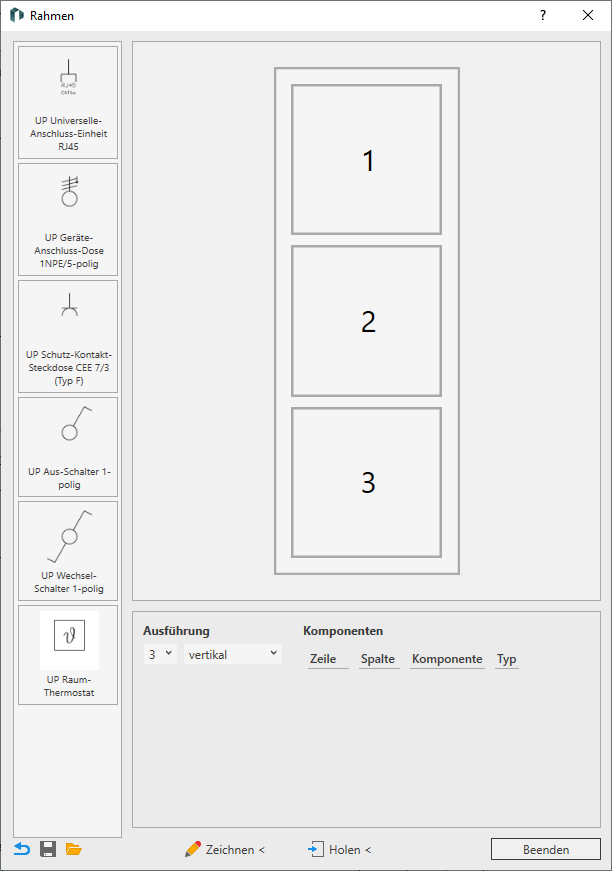

Öffnen Sie im Bereich Konfiguratoren mit Klick auf Rahmen … den Konfigurator für Schalterrahmen.
-
Legen Sie im Bereich Ausführung die Anzahl der Positionen und die Ausrichtung des Schalterrahmens fest.
-
Ziehen Sie aus der Komponentenbibliothek per Drag-and-Drop die gewünschten Komponenten auf ihre Positionen.
-
Überprüfen und ändern Sie ggf. im Bereich Komponenten den Typ der Komponenten.
-
Klicken Sie auf Zeichnen <.
Der konfigurierte Schalterrahmen hängt am Cursor und kann auf vertikale Flächen platziert werden.
-

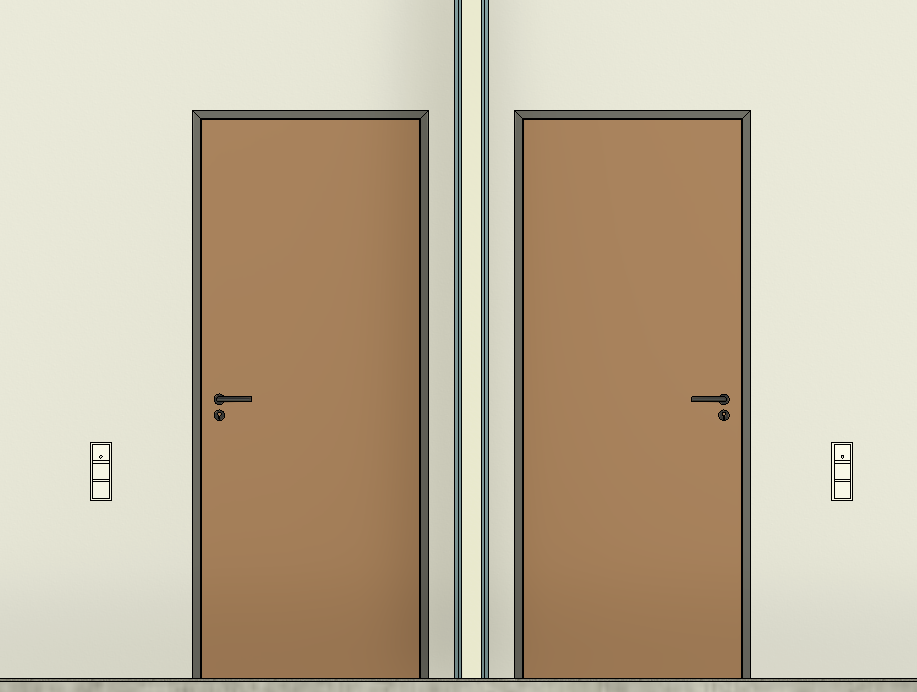

Platzieren Sie den konfigurierten Schalterrahmen mit Klick an allen gewünschten Stellen und beenden Sie den Vorgang mit ESC.
