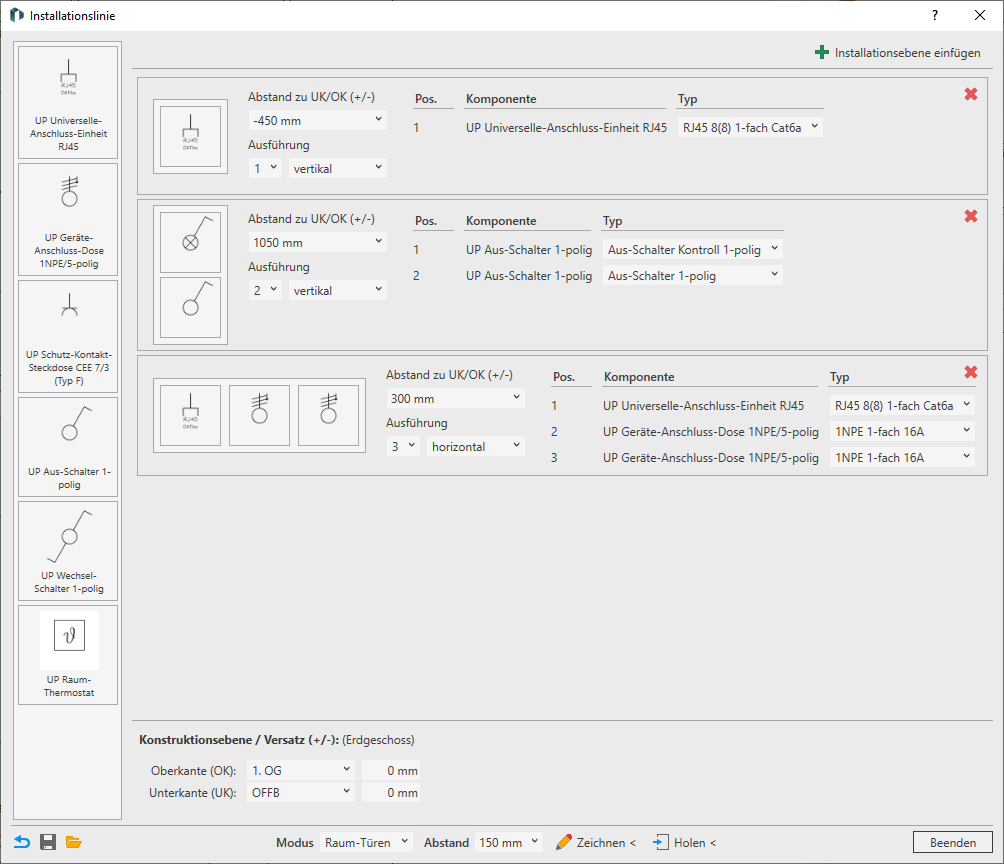

Öffnen Sie im Bereich Konfiguratoren mit Klick auf Installationslinie … den Konfigurator für Installationslinien.
-
Wählen Sie im Bereich Konstruktionsebene / Versatz (+/-) die Referenzebene für Ober- und Unterkante; geben Sie bei Bedarf einen Versatz ein.
-
Erstellen Sie die gewünschte Anzahl von Installationsebenen, indem Sie mit Klick auf
Installationsebenen
hinzufügen bzw. mit Klick auf
vorhandene Ebenen löschen. -
Wählen Sie pro Installationsebene im Bereich Ausführung für jeden Schalterrahmen die Anzahl der Positionen sowie die Ausrichtung.
-
Geben Sie pro Installationsebene den Abstand zu UK/OK (+/-) ein.
-
Ziehen Sie aus der Komponentenbibliothek per Drag-and-Drop die gewünschten Komponenten auf ihre Positionen.
-
Überprüfen und ändern Sie ggf. den Typ für Ihre Komponenten.
-
Wählen Sie in der Fußzeile einen Modus und geben Sie den horizontal einzuhaltenden Abstand zu Bezugskanten ein.
Dieses Topic beschreibt die Platzierung im Modus Raum-Türen. Weitere Informationen zu Platzierungsmodi finden Sie auf der Hilfeseite zum Dialog.
-
Klicken Sie auf Zeichnen <.
-
Wählen Sie alle MEP-Räume, in denen die Konfiguration platziert werden soll, und bestätigen Sie die Auswahl mit Enter.
Die Konfiguration wird mit den vorgenommenen Einstellungen an den Türen aller selektierten MEP-Räume platziert.
