LINEAR Revit V26

Störräume für Familien generieren

Zeigt schrittweise, wie Sie für eine Familie in Ihrem Projekt Störräume generieren können.

  1. Klicken Sie auf die Familie, für die Sie Störräume generieren wollen.

  2. Klicken Sie auf Revit-MFL ➤ Ändern ➤ Familie bearbeiten

    Die Familie wird im Familieneditor geöffnet.

  3. Klicken Sie auf Revit-MFL ➤ LINEAR ➤ Verwaltung ➤ LoG-Assistent

    Der Dialog Unterkategorien für LoG anlegen wird geöffnet.

  4. Aktivieren Sie die gewünschten Optionen und bestätigen Sie Ihre Auswahl mit Klick auf OK.

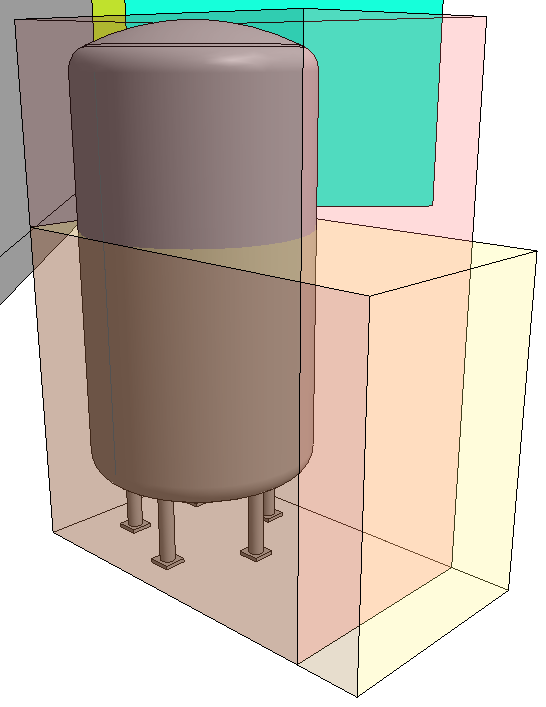

    Die aktivierten Störräume werden angelehnt an die Außenmaße der Familie auf den entsprechenden Unterkategorien generiert. Eine detaillierte Modellierung der Störräume obliegt dem Anwender.

  5. Klicken Sie auf Revit-MFL ➤ Ändern ➤ In Projekt laden (und schließen), um die Familie mit den generierten Störräumen in das Projekt zu laden.

Die Familie befindet sich mit den gewünschten Störräumen im Projekt. Die Störräume können mit der entsprechenden Funktion im Eigenschaften-Dialog für Ansichten ein- oder ausgeblendet werden.
