Stellen Sie die Konstruktionshöhe und den Versatz ein.
-

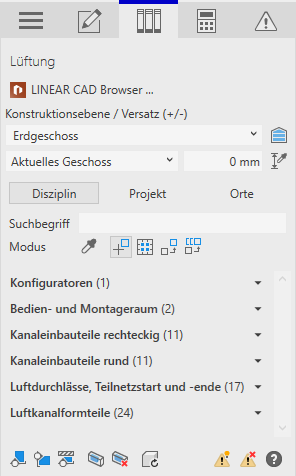

Klicken Sie im Bereich Modus auf
. -
Wählen Sie aus der Bibliothek das gewünschten Bauteil.
Sie werden aufgefordert, die Eckpunkte zur Erstellung des Rasters zu definieren.
-
Legen Sie die Punkte des zu beschreibenden Rechtecks jeweils mit einem Klick fest.

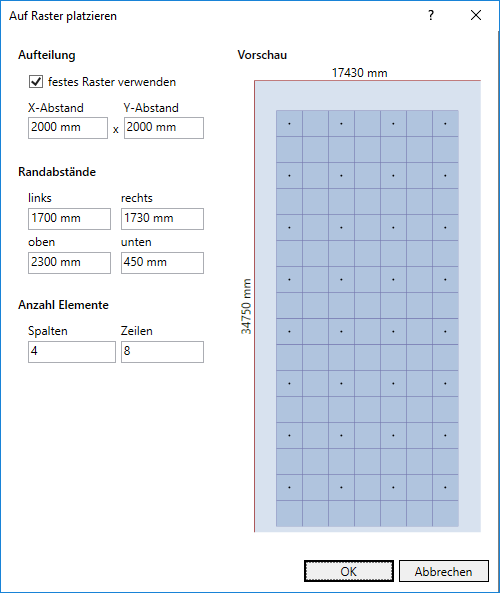

Der Dialog Auf Raster platzieren wird geöffnet.
-
Konfigurieren Sie das Raster und klicken Sie auf OK.
Das Bauteil wird nach den Vorgaben des konfigurierten Rasters platziert. Die platzierten Bauteile sind ausgewählt.
-
Klicken Sie im Bibliotheks-Tab auf
, um alle Bauteile in die
gewünschte Richtung zu rotieren.

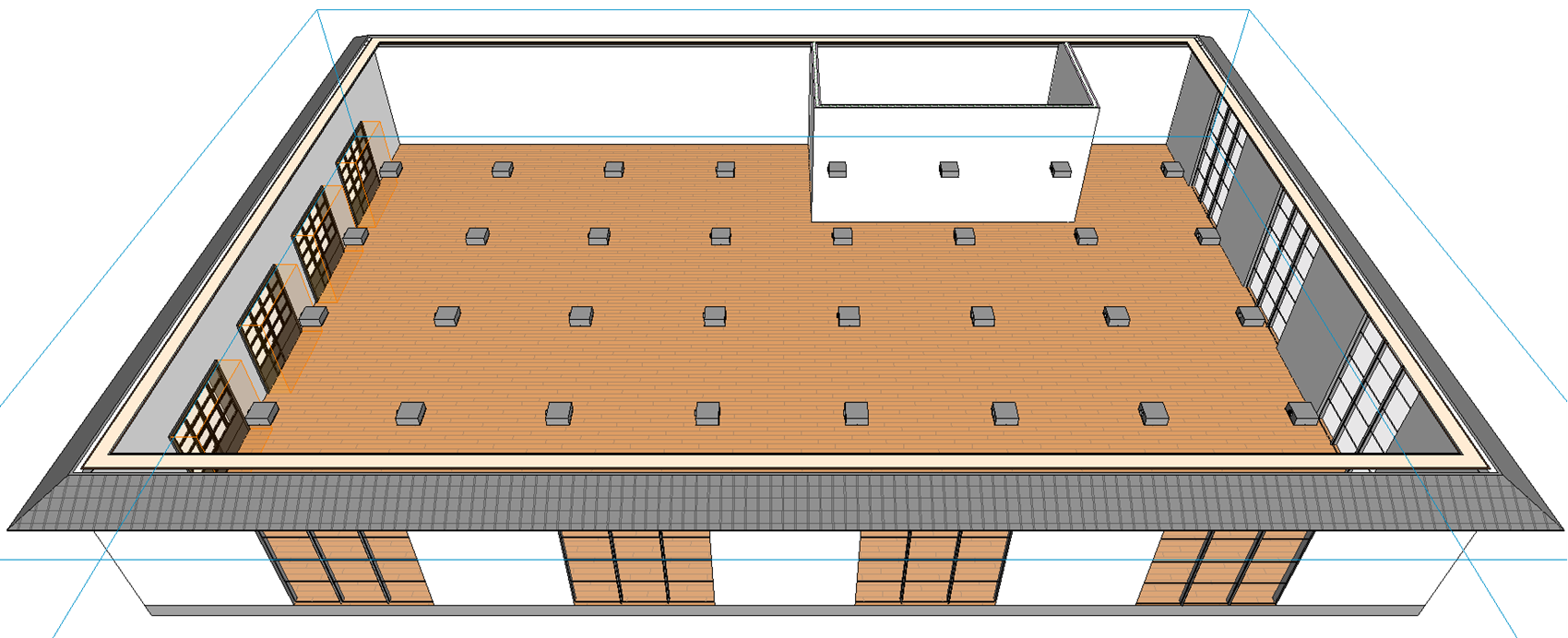

Die Bauteile sind platziert.
