Öffnen Sie den Bereich Einspeisung und Übergabe.
-
Platzieren Sie am Trassenende eines Raums einen Sammelpunkt (Teilnetzende Sammelpunkt). Das Trassenende kann dabei an einer beliebigen Stelle in Nähe der zu versorgenden Räume liegen.
-
Wechseln Sie auf den Analyse-Tab und wählen Sie Systemzuweisung ....
-
Selektieren Sie den Sammelpunkt im Modell.

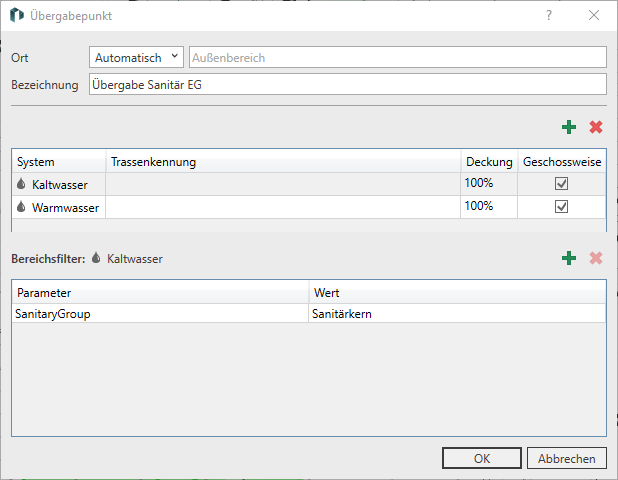

Der Dialog Übergabepunkt öffnet sich.
-
Geben Sie eine Bezeichnung für den Übergabepunkt ein.
-
Wählen Sie mit Klick auf
Neuer Eintrag die Systeme, mit denen der Sammelpunkt die
Räume versorgen soll. -
Markieren Sie im oberen Bereich des Dialogs das System, für das Sie die zu versorgenden Räume über einen Bereichsfilter definieren wollen.
-
Wählen Sie im unteren Bereich des Dialogs mit einem Klick auf
Neuer Eintrag den Parameter, über den auch die Räume
definiert sind, die über den Sammelpunkt versorgt werden sollen.
-
Weisen Sie dem gewählten Parameter den Wert zu, den dieser Parameter auch in den zu versorgenden Räumen hat.
-
Führen Sie obige Schritte für alle Systeme Ihres Modells durch.
-
Schließen Sie den Dialog mit OK.
Sie haben mehrere MEP-Räume Ihres Modells mithilfe eines Parameters über einen Sammelpunkt versorgt und die Systeme bestimmt, mit denen die Räume versorgt werden.
