LINEAR Revit V26

Konstruieren und Konfigurieren von Einspeisepunkten in Trassen

Zeigt schrittweise, wie Sie für die Ermittlung von Trassendimensionen auf Basis von Raumdaten und Raumbedarfen die Technikzentrale mit einem Einspeisepunkt versehen.

  1. Öffnen Sie den Bereich Einspeisung und Übergabe.

  2. Platzieren Sie am Trassenbeginn in der Technikzentrale einen Einspeisepunkt (Teilnetzstart Einspeisepunkt).

  3. Wechseln Sie auf den Analyse-Tab und wählen Sie Systemzuweisung ….

  4. Selektieren Sie den Einspeisepunkt im Modell.

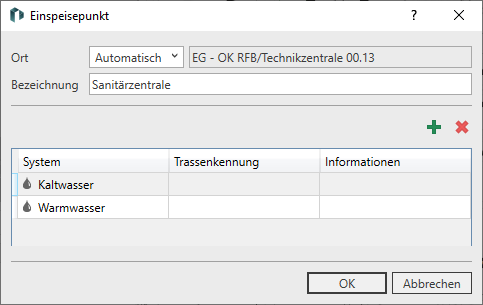

    Der Dialog Einspeisepunkt öffnet sich.

  5. Geben Sie eine Bezeichnung für den Einspeisepunkt ein.

  6. Wählen Sie mit Klick auf Neuer Eintrag die Systemklassen, die vom Einspeisepunkt ausgehend an die jeweiligen Räume übergeben werden sollen.

  7. Schließen Sie den Dialog Einspeisepunkt mit OK.

  8. Führen Sie obige Schritte bei Bedarf für weitere Einspeisepunkte Ihres Modells durch.

Sie haben einen oder mehrere Einspeisepunkte für die MEP-Räume Ihres Modells an Ihre Trasse angebunden und den Einspeisepunkten die Systemklassen zugewiesen, mit denen die MEP-Räume Ihres Modells versorgt werden sollen.
