Platzbedarf von Befestigungen berücksichtigen und befestigungstechnische Realisierbarkeit sicherstellen

Zeigt schrittweise, wie Sie beim Konstruieren von Trassenquerschnitten den Platzbedarf von Befestigungselementen berücksichtigen und gleichzeitig die befestigungstechnische Realisierbarkeit sicherstellen.

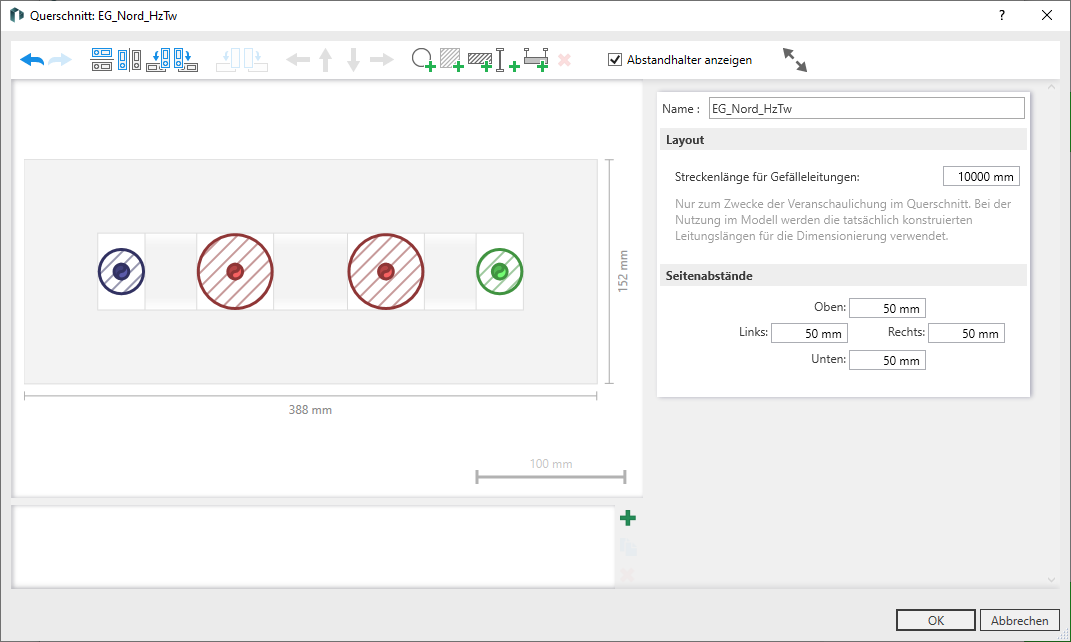

  1. Klicken Sie auf Halterungskonstruktion einfügen .

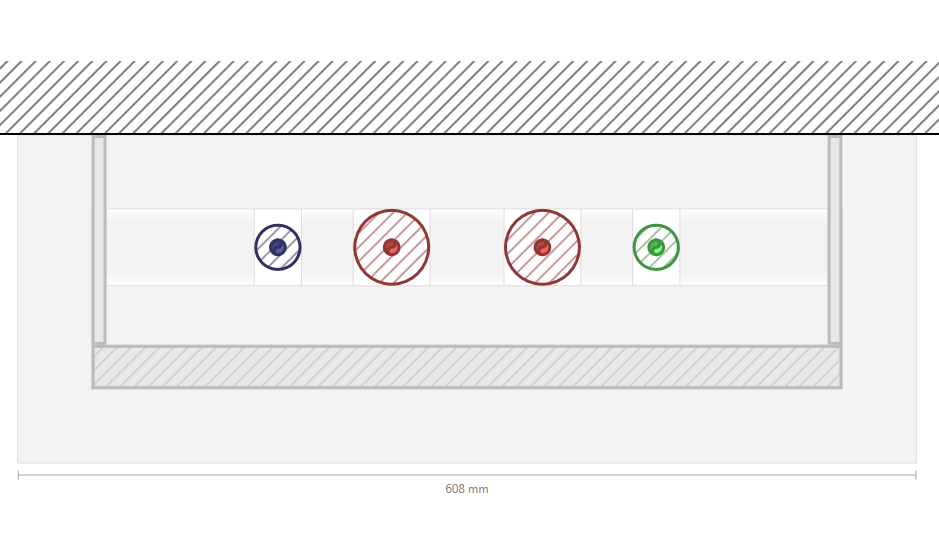

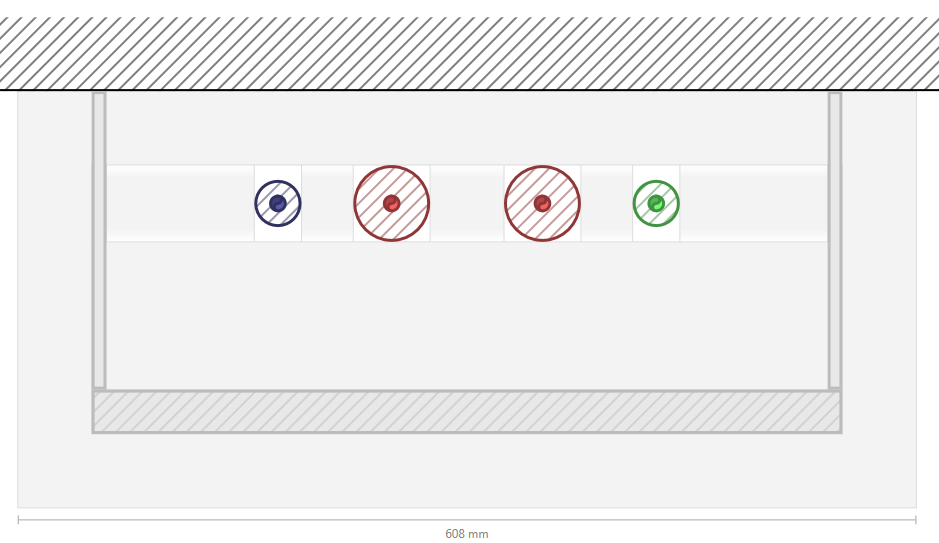

    Eine Halterungskonstruktion, bestehend aus einem Halterungsprofil und zwei Halterungsgewinden, umfasst das komplette Layout des Querschnitts.

  2. Passen Sie ggf. die Dimensionierungen der Distanzhalter zwischen den Leitungen und der Halterungskonstruktion an.

  3. Wählen Sie eine Leitung und legen Sie unter Halterung die Befestigungsrichtung fest.

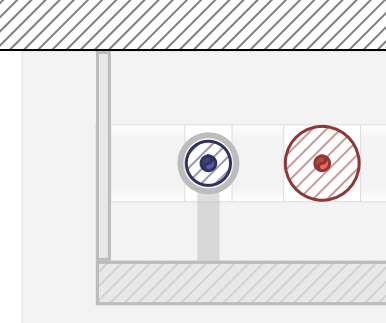

    Die Leitung hat einen Gewindestab in Befestigungsrichtung.

  4. Wiederholen Sie Schritt 3 für die restlichen Leitungen.

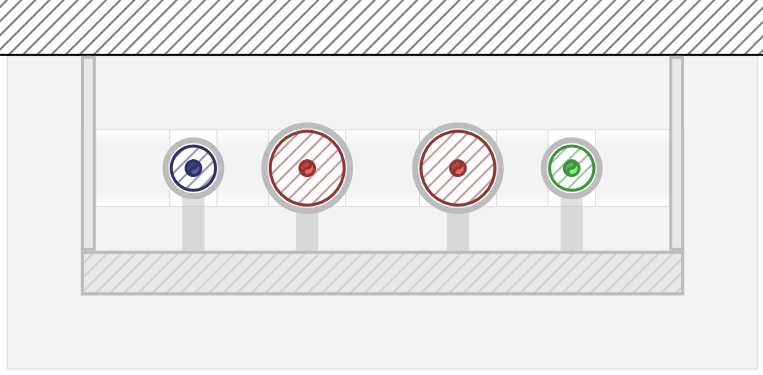

Im Querschnitt ist der Platzbedarf für die Befestigungselemente berücksichtigt und es ist sichergestellt, dass das Layout des Querschnitts befestigungstechnisch realisierbar ist.
