LINEAR Revit V26

Neuen Trassenquerschnitt definieren

Zeigt schrittweise, wie Sie einen neuen Trassenquerschnitt definieren.

  1. Klicken Sie auf .

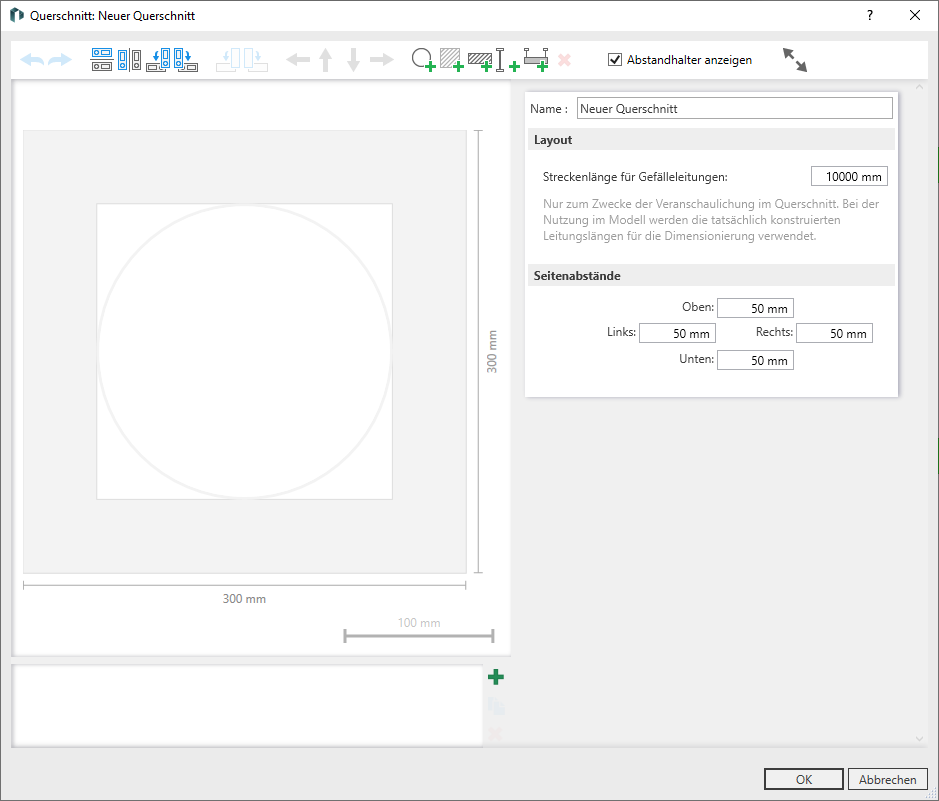

    Der Dialog Querschnitt: Neuer Querschnitt wird geöffnet.

  2. Geben Sie den Namen des Querschnitts ein.

  3. Klicken Sie im unteren Bereich des Dialogs auf , um der Palette die gewünschte Anzahl von Leitungen hinzuzufügen.

    Wenn Sie einer Trasse im LINEAR Eigenschaften-Dialog bereits Leitungen zugewiesen haben und Sie den Dialog Querschnitt aus den Eigenschaften aufrufen, werden die zugewiesenen Leitungen hier angezeigt.

  4. Klicken Sie auf die einzelnen Leitungen in der Palette und konfigurieren Sie diese im Bereich Leitung.

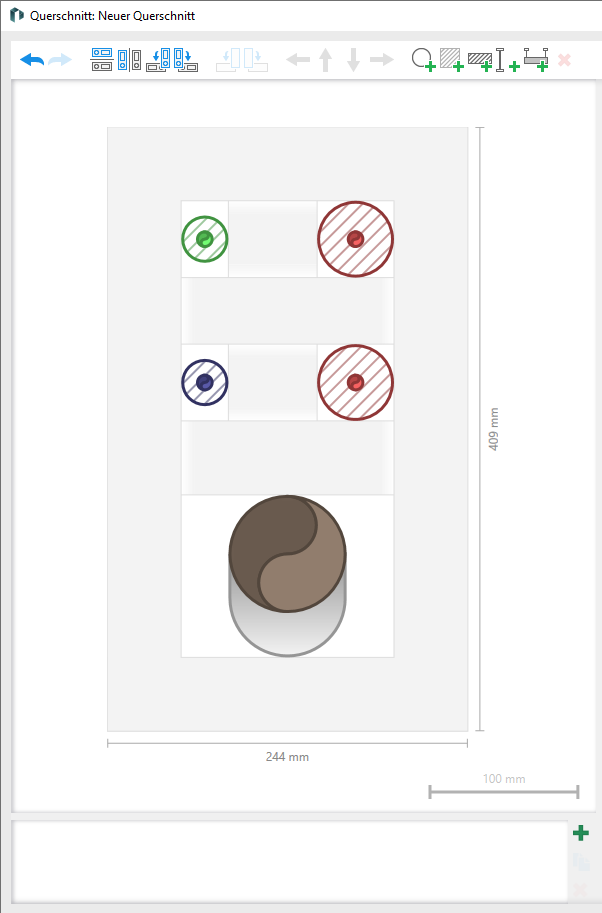

  5. Ziehen Sie die einzelnen Leitungen per Drag-and-Drop in den Querschnitt an die gewünschte Position.

  6. Fügen Sie dem Querschnitt mit Klick auf reservierte Bereiche für die Auskreuzung von Leitungen hinzu.

  7. Fügen Sie dem Querschnitt mit Klick auf und Platzhalter für Halterungsprofile und -gewinde und/oder mit Klick auf Platzhalter für komplette Halterungskonstruktionen hinzu und konfigurieren Sie die Befestigungselemente gegebenenfalls.

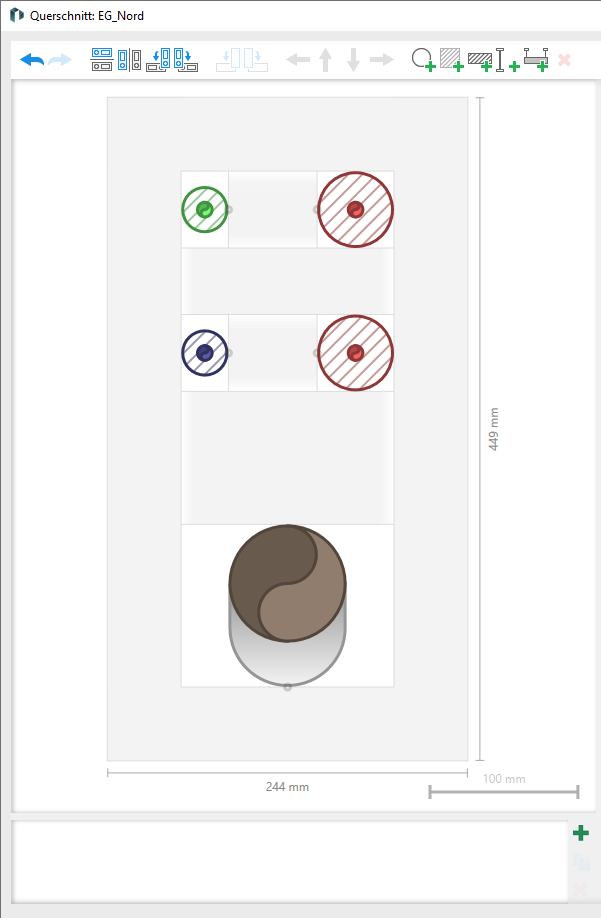

  8. Konfigurieren Sie für jede Leitung Seitenabstände, Distanzhalter und Positionierung.

  9. Klicken Sie auf OK.

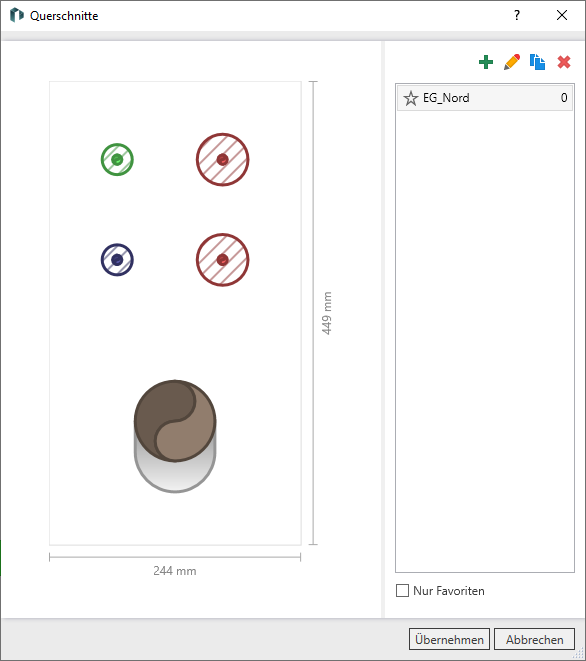

    Der neue Trassenquerschnitt ist mit allen Leitungen, ihren Dimensionen und Querschnitt-Layout definiert und erscheint in der Liste der Querschnitte. Der neue Querschnitt wird automatisch als Favorit markiert.

  10. Klicken Sie auf Übernehmen.

Der neue Querschnitt wurde erstellt und kann entweder direkt bei der Erstellung von neuen Trassen verwendet oder existierenden Trassen zugewiesen werden.
