Details zu Bauteile wählen mit Filter ...

Mit dem Bauteilfilter ist es möglich, eine Gruppe von Bauteilen auszuwählen, die bestimmte Kriterien erfüllen, z. B. alle Leitungen eines bestimmten Geschosses aus dem Gewerk Sanitär. Die ausgewählten Elemente sind danach in der Zeichnung markiert und können weiter bearbeitet werden.

Sie befinden sich hier:

Fußzeile (Control Board) ➤

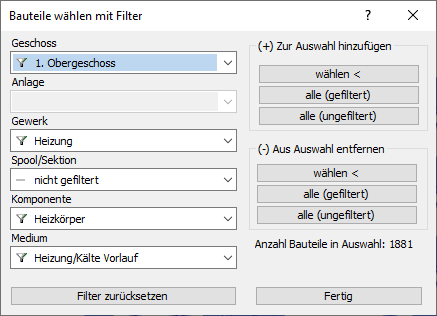

Im linken Teil des Dialogs werden die Elemente angezeigt, nach denen gefiltert werden kann. Dies ist von der Einstellung des Layerschlüssels abhängig. Im oben gezeigten Beispiel ist im Layerschlüssel keine Variable für Anlagen enthalten. Daher sind die Anlagen als Filterkriterium deaktiviert.

Geschoss / Anlage / Gewerk / Spool/Sektion / Komponente / Medium

Wählen Sie die gewünschten Filterkriterien aus. In den Dropdown-Listen werden nur die Elemente angeboten, die in der Zeichnung vorhanden sind.

(+) Zur Auswahl hinzufügen / (-) Aus Auswahl entfernen

Klicken Sie auf den Button alle (gefiltert), um alle Elemente der Auswahl hinzuzufügen, die den Filterkriterien entsprechen. Mit dem Button wählen können Sie einzelne Objekte aus der Zeichnung hinzufügen

wählen

Mit diesem Button können Sie einzelne Objekte, die den Filterkriterien entsprechen, der Auswahl hinzufügen. Dazu wird der Dialog ausgeblendet. Mit der rechten Maustaste beenden Sie die Auswahl.

alle (gefiltert)

Es werden alle Objekte markiert, die den Filterkriterien entsprechen. Sind keine Filter eingestellt, werden alle Objekte markiert.

alle (ungefiltert)

Es werden alle Objekte auf der Zeichenfläche markiert, unabhängig von den eingestellten Filtern. Anschließend können einzelne Elemente aus der Auswahl entfernt werden.

Filter zurücksetzen

Alle Filterkriterien werden auf nicht gefiltert zurückgesetzt.

Fertig

Um den Dialog zu verlassen, klicken Sie auf diesen Button.
