Активация параметра «Тип системы» для элементов базы данных производителя MEP

Пошагово показывает, как активировать параметр LIN_FABRICATION_SYSTEM для элементов базы данных производителя MEP в свойствах, чтобы затем назначить ему какой-либо тип системы. Элементам базы данных производителя MEP требуется этот параметр для выполнения расчета трубопроводных и воздуховодных сетей.

Подготовка

Вы желаете сделать элементы базы данных производителя MEP в системе вентиляции рассчитываемыми и для этого активировать параметр LIN_FABRICATION_SYSTEM в свойствах этих элементов.

Условия для выполнения данной команды:

Вы спроектировали вентиляционную сеть, содержащую элементы базы данных производителя MEP.

Перейдите к:

Элемент воздуховодов ➤ Многофункциональная панель Revit ➤ Вкладка Управление ➤ Область Параметры

Процедура

  1. Нажмите на кнопку Параметры проекта.

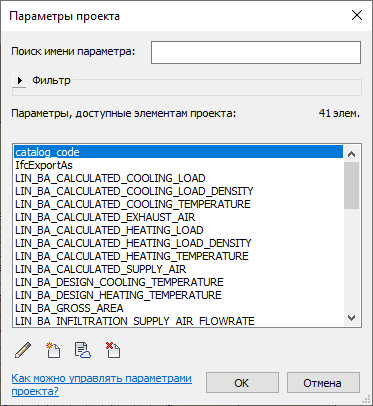

    Будет открыт диалог Параметры проекта.

  2. Нажмите на кнопку Новый параметр .

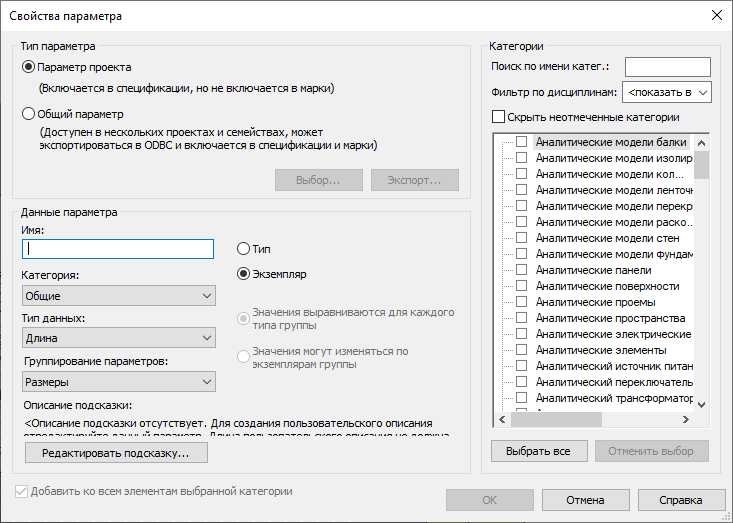

    После этого будет открыто диалоговое окно Свойства параметра.

  3. В области Тип параметра выберите опцию Общий параметр.
  4. Нажмите на Выбор....
    Прим.: Убедитесь, что файл с параметрами LINEAR загружен в Изменение общих параметров.

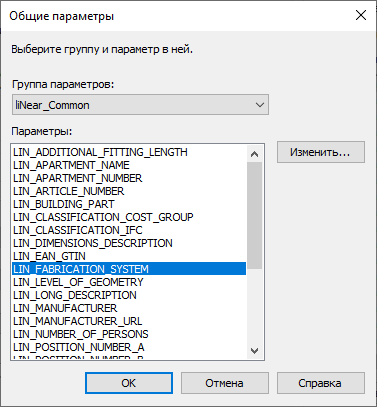

    После этого будет открыт диалог Общие параметры.

  5. В выпадающем списке Группа параметров выберите запись LINEAR_Common.
  6. В поле Параметр: выберите параметр LIN_FABRICATION_SYSTEM.
  7. Закройте диалог Изменение общих параметров нажатием на OK.
  8. В области Данные параметра выберите опцию Экземпляр.
  9. В выпадающем списке Сгруппировать параметры по: выберите запись Текст.
  10. В древовидной структуре раздела Категории активируйте поле Элементы воздуховодов из базы данных производителя MEP.
    Прим.: Древовидную структуру можно отсортировать, введя поисковой термин MEP в поле Поиск по имени категории в разделе Категории.
  11. Подтвердите данные в диалоге Свойства параметра нажатием на OK.

Результат

Вы активировали параметр для элементов базы данных производителя, чтобы использовать его для соответствующих элементов. Этот параметр будет представлен в свойствах у всех элементов категории Элементы воздуховодов из базы данных производителя MEP. Затем вы можете назначить значение для этого параметра, чтобы сделать свою сеть рассчитываемой.
