Trasse ohne Leitungen
Wenn einer Trasse noch kein Querschnitt zugewiesen wurde oder keine Leitungen ausgewählt wurden, werden in den Eigenschaften folgende Buttons angezeigt:
Neuen Querschnitt erstellen ...: Öffnet den Dialog Querschnitt, in dem Sie einen neuen Querschnitt erstellen können. Nach Klick auf OK im Dialog Querschnitt werden die Leitungen und ihre Anordnung, aber nicht die eingestellten Dimensionen des neuen Querschnitts, dem ausgewählten Trassensegment zugewiesen.
Querschnitt zuweisen: Öffnet den Dialog
Querschnitte, in dem Sie einen vorhandenen Trassenquerschnitt wählen
und mit Klick auf OK dem ausgewählten Trassensegment zuweisen können.
Wenn Sie dem Trassensegment bereits vorher Leitungen zugewiesen haben, werden diese mit den
eingegebenen Dimensionen zur Palette des zugewiesenen Querschnitts hinzugefügt. Die
Ergänzung des Querschnitts um manuell zugewiesene Leitungen kann nur aus dem
Eigenschaften-Dialog des entsprechenden Trassensegments aufgerufen werden.
Leitungen ...: Öffnet den Dialog Systeme auswählen, in dem Sie für das ausgewählte Trassensegment Systeme auswählen können. Nach Klick auf Übernehmen werden die ausgewählten Systeme in der Tabelle aufgeführt. Wenn Sie Systeme ausgewählt haben und anschließend auf Neuen Querschnitt erstellen ... klicken, werden die gewählten Systeme in der Palette zur Verortung abgelegt.
Dimensionen zurücksetzen: Setzt die Dimensionen der gewählten Trasse
auf die Werte eines vorab definierten Querschnitts zurück. Dieser Button ist nur aktiv, wenn
dem Trassensegment ein Querschnitt zugewiesen wurde.

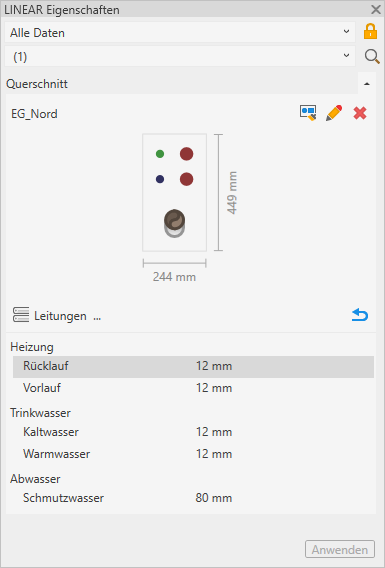

Trasse mit Leitungen
Wenn einer Trasse bereits Leitungen oder ein Querschnitt zugewiesen wurden, kommen folgende Buttons hinzu:
Querschnitt bearbeiten: Öffnet den Dialog
Querschnitt, in dem Sie den aktuell zugewiesenen Querschnitt
bearbeiten können. Im ausgewählten Trassensegment werden nur Änderungen am Layout
berücksichtigt. Um Dimensionsänderungen ebenfalls zu übernehmen, ist ein Klick auf erforderlich.
Querschnitt entfernen: Entfernt den aktuell zugewiesenen Querschnitt
vom ausgewählten Trassensegment. Manuell zugewiesene Leitungen bleiben erhalten.
Leitungen
In der Tabelle werden manuell zugewiesene Leitungen und Leitungen von zugewiesenen
Querschnitten angezeigt. Die Dimension einzelner Leitungen kann direkt in den Eigenschaften
angepasst werden. Diese Anpassung ist lokal und wirkt sich nicht auf andere Trassensegmente
mit diesem Querschnitt aus. Mit Klick auf werden die Dimensionen wieder auf die Werte aus dem zugewiesenen
Querschnitt
zurückgesetzt.
