LINEAR Revit V26

Strangabschnitte im Schema-Editor über ein T-Stück oder einen Bogen umlegen

Zeigt schrittweise, wie Sie Komponenten und Leitungen eines Strangabschnitts über ein T-Stück oder einen Bogen im Schema-Editor < umlegen.

  1. Klicken Sie auf den Button , um die Funktion Bogen / T-Stück umlegen zu starten.

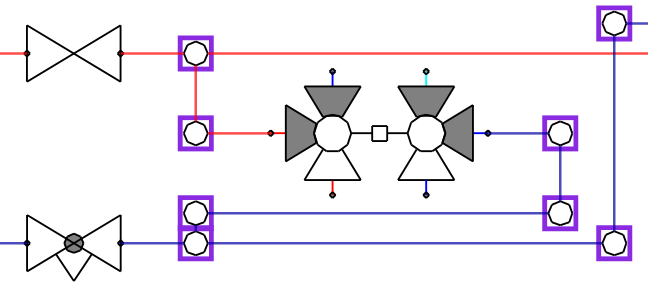

    Die Elemente, die für das Umlegen ausgewählt werden können, werden farblich umrahmt.

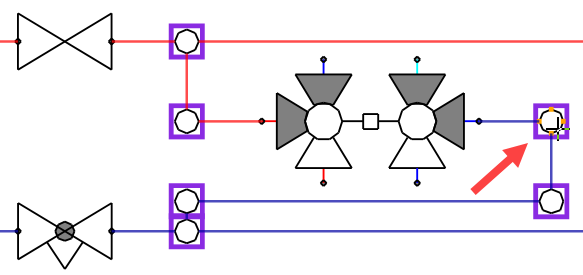

  2. Wählen Sie mit dem ersten Klick ein Element aus dem Strangabschnitt, der über ein T-Stück oder Bogen umgelegt werden soll.

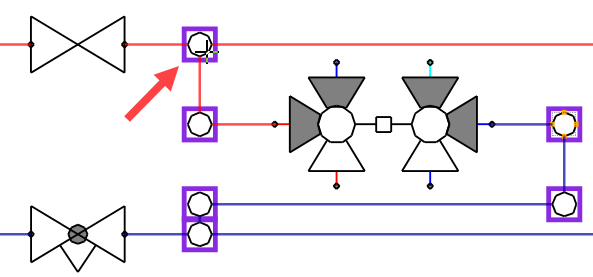

  3. Halten Sie die Strg-Taste gedrückt und wählen Sie mit dem zweiten Klick das T-Stück oder den Bogen, über das bzw. den der Strangabschnitt umgelegt werden soll.

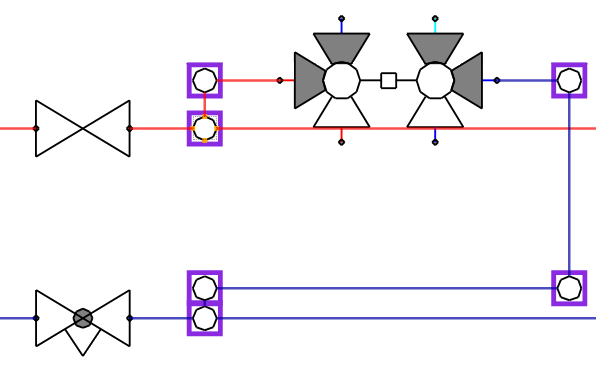

Der Strangabschnitt wurde mit allen Komponenten über das gewählte T-Stück oder den gewählten Bogen auf die gegenüberliegende Seite umgelegt.
