Öffnen Sie mit Klick auf
den Bereich
Schema aus Modell ableiten. -
Wählen Sie aus den Dropdown-Listen die gewünschte Disziplin und den Gebäudeteil, für den das Schema abgeleitet werden soll.
-
Klicken Sie auf
Geschosse anpassen und korrigieren Sie ggf. die Werte für
Fußbodenaufbau und Abhangdecke. Schließen Sie den Dialog mit Klick auf
OK. -
Klicken Sie auf Schema aus Modell ableiten <.
Sie werden aufgefordert, ein Element aus dem Rohrnetz zu wählen.
-
Klicken Sie auf ein Bauteil des Rohrnetzes, für das Sie ein Schema erstellen wollen.

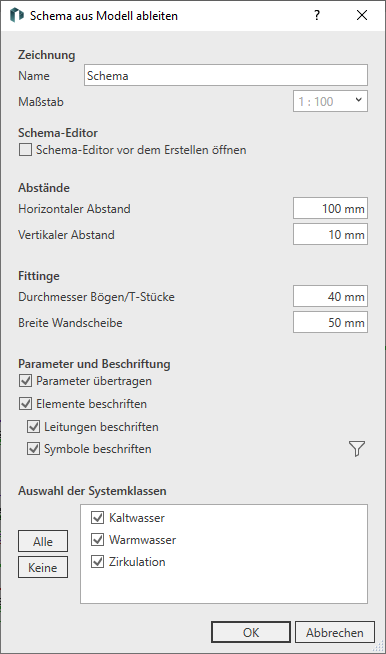

Der Dialog Schema aus Modell ableiten öffnet sich.
-
Passen den Namen für die Zeichenansicht des Schemas an.
-
Legen Sie fest, ob das Schema vor dem Erstellen der Zeichenansicht im Dialog Schema bearbeiten des Schema-Editors für eventuelle Nachbearbeitungen geöffnet werden soll.
-
Überprüfen Sie die restlichen Werte und Einstellungen im Dialog Schema aus Modell ableiten und führen Sie ggf. Anpassungen durch.
-
Klicken Sie auf OK.
Das Schema wurde abgeleitet und als Zeichenansicht gespeichert oder es ist zur Bearbeitung im Dialog Schema bearbeiten geöffnet. Klicken Sie ggf. im Dialog Schema bearbeiten rechts oben auf Übernehmen, damit eine Zeichenansicht des bearbeiteten Schemas erstellt und gespeichert wird.
Bei Bedarf können Sie das Schema jederzeit mit den Werkzeugen im unteren Bereich des Tabs Konstruktion: Schema und/oder mit der Funktion Schema-Editor < des Tabs bearbeiten.
