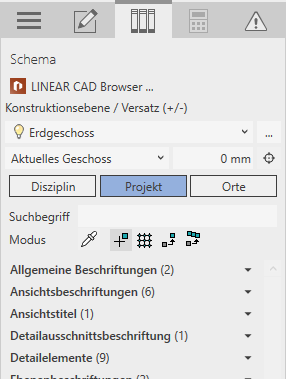

Klicken Sie auf Disziplin, um alle Symbole der aktuellen Disziplin anzuzeigen.
-
Geben Sie einen Suchbegriff ein und wählen Sie aus den Ergebnissen das gewünschte Symbol.
Die Bauteilfamilie wird geladen.
-
Klicken Sie erneut auf das gewünschte Symbol, um es im Schema zu platzieren.
Das Symbol hängt am Cursor.
-
Platzieren Sie das Symbol an gewünschter Stelle und wechseln Sie anschließend zum Konstruktions-Tab.
-
Öffnen Sie den Bereich Leitung zeichnen.
-
Wählen Sie die gewünschte Systemklasse und geben Sie den Fitting Durchmesser an.
-
Klicken Sie auf Leitung zeichnen < und zeichnen Sie die erforderlichen Leitungen.
Die hinzugekommenen Bauteile sind mit ihren Symbolen und erforderlichen Leitungen im Schema ergänzt.
