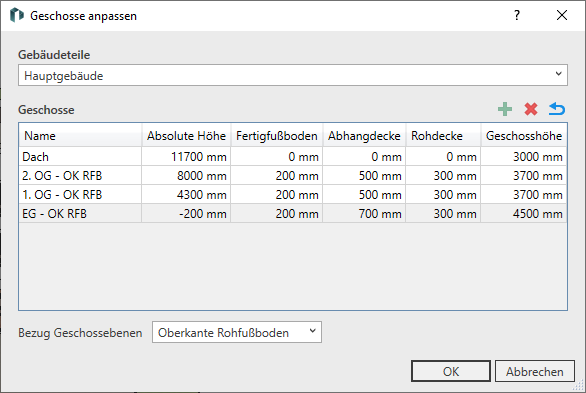

In diesem Dialog haben Sie vor der Erstellung des Schemas die Möglichkeit, die aus der Geschosstabelle erfassten Werte zu überprüfen und anzupassen. Die Werte in diesem Dialog werden auf Basis der Angaben im Dialog Geschosse ermittelt. Wenn im Dialog Geschosse Änderungen vorgenommen wurden, werden die Änderungen automatisch beim erneuten Öffnen dieses Dialogs übernommen, sofern die Änderungen nicht Werte betreffen, die zuvor bereits im Dialog Geschosse anpassen geändert wurden.
Sie befinden sich hier:
Projekt-Tab ➤ Disziplinen … ➤ Workflows: Schema ➤ Konstruktions-Tab ➤
Geschosse anpassen (Bereich:
Schema aus Modell ableiten <)
Gebäudeteile
Wenn das Projekt Gebäudeteile mit unterschiedlichen Geschosstabellen enthält, können Sie in dieser Dropdown-Liste auswählen, welche Geschosstabelle für die Erstellung des Schemas verwendet werden soll.
Icons
– Öffnet zur Wiederherstellung
eine Liste mit vorher gelöschten Geschossen.
– Löscht das aktuell markierte Geschoss.
– Macht alle durchgeführten Anpassungen in diesem Dialog rückgängig, indem sämtliche Werte
und Geschosse erneut aus dem Dialog Geschosse bezogen
werden.
Name
Die Bezeichnung des Geschosses wird aus dem Dialog Geschosse übernommen und kann hier nicht angepasst werden.
Absolute Höhe
Die absolute Höhe wird aus dem Dialog Geschosse übernommen und kann hier nicht angepasst werden.
Fertigfußboden
Die Höhe des Fertigfußbodens wird als Abstand zwischen Oberkante Rohfußboden und Oberkante Fertigfußboden dargestellt. Sie können den Wert anpassen.
Abhangdecke
Die Höhe der Abhangdecke wird als Abstand zwischen Unterkante Abhangdecke und Unterkante Rohdecke dargestellt. Sie können den Wert anpassen.
Rohdecke
Die Höhe der Rohdecke wird als Abstand zwischen der Unterkante Rohdecke und der Oberkante Rohfußboden des darüberliegenden Geschosses dargestellt. Sie können den Wert anpassen.
Geschosshöhe
Die Geschosshöhe wird aus dem Dialog Geschosse übernommen und kann hier nicht verändert werden.
Bezug Geschossebenen
Stellen Sie über die Dropdown-Liste den Bezug für die Geschossebenen ein. Sie können zwischen Oberkante Fertigfußboden, Oberkante Rohfußboden (Standardeinstellung) und Unterkante Decke wählen. Die Auswahl der korrekten Geschossebene ist Voraussetzung für die Erstellung eines Schemas.
