LINEAR Revit V26

Rohrverteiler für Heizzentralen konfigurieren und einfügen

Zeigt schrittweise, wie Sie einen Rohrverteiler für die Heizzentrale konfigurieren und in Ihr Modell einfügen.

  1. Wählen Sie im Bereich Konstruktionsebene / Versatz (+/-) die Referenzebene.

  2. Klicken Sie auf Disziplin.

    Die Konfiguratoren und Familien der Disziplin Heizung werden angezeigt.

  3. Öffnen Sie den Bereich Konfiguratoren.

  4. Klicken Sie auf Rohrverteiler ….

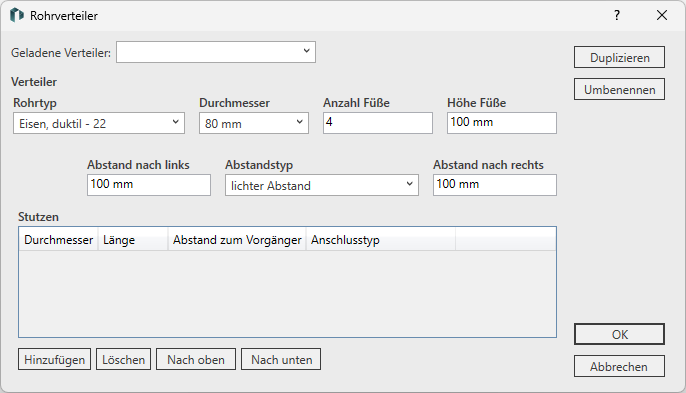

    Der Dialog Rohrverteiler öffnet sich.

    Wenn es noch keine Familie für Rohrverteiler im aktuellen Projekt gibt, ist der Dialog zunächst leer.

  5. Wählen Sie in der Gruppe Verteiler den Rohrtyp für den gesamten Rohrverteiler.

  6. Geben Sie den Durchmesser des Hauptrohrs ein.

  7. Geben Sie die Anzahl und die Höhe der Füße für den Verteiler ein.

  8. Geben Sie den Abstand nach links und den Abstand nach rechts der äußeren Stutzen bis zur Außenkante des Rohrverteilers ein.

  9. Wählen Sie den Abstandstyp für alle Stutzen am Verteiler.

  10. Klicken Sie in der Gruppe Stutzen auf Hinzufügen.

    Ein neuer Stutzen wird angelegt. Die erste Zeile der Tabelle entspricht dem linken, äußeren Stutzen im Verteiler.

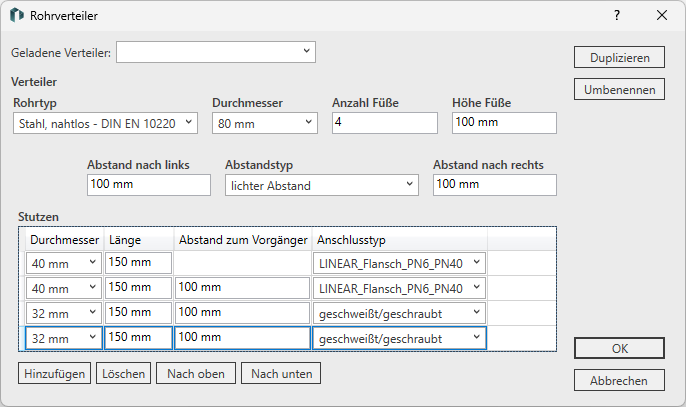

  11. Geben Sie den Durchmesser, die Länge und den Anschlusstyp des Stutzens ein.

  12. Fügen Sie weitere Stutzen hinzu und geben Sie zusätzlich den Abstand zum Vorgänger ein.

  13. Klicken Sie auf OK.

    Der Dialog Name für Familie eingeben öffnet sich.

  14. Geben Sie einen Namen für die Familie des Rohrverteilers ein und klicken Sie auf OK.

  15. Platzieren Sie den Rohrverteiler.

  16. Drücken Sie zweimal Esc, um den Vorgang zu beenden.

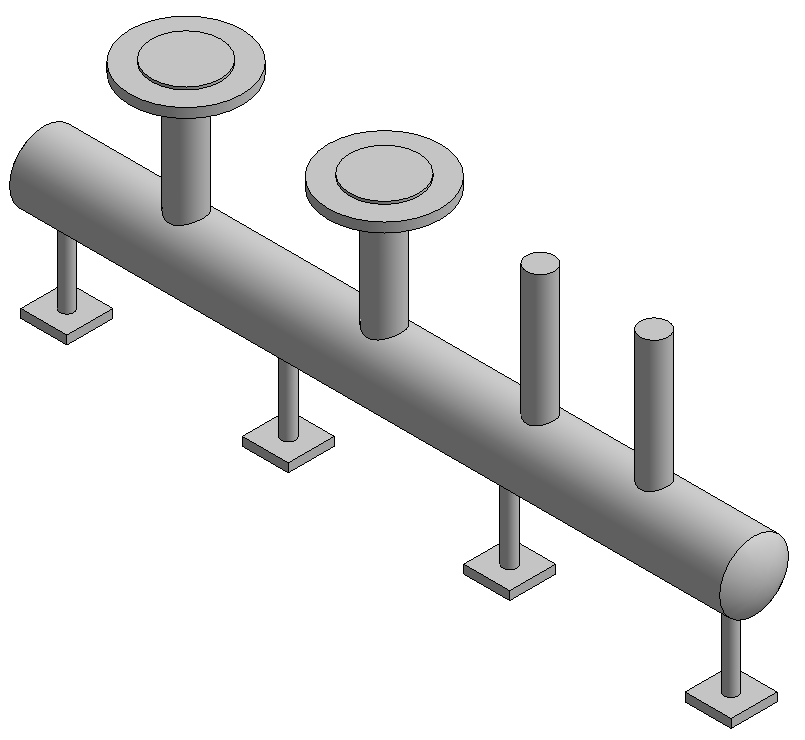

Der Rohrverteiler ist in das Modell eingefügt.
