LINEAR Revit V26

Lüftungsgerät konfigurieren und einfügen

Zeigt schrittweise, wie Sie ein Lüftungsgerät konfigurieren und in Ihr Modell einfügen.

  1. Legen Sie Konstruktionsebene und Versatz fest.

  2. Klicken Sie auf Disziplin.

    Die Konfiguratoren und Familien der Disziplin Lüftung werden angezeigt.

  3. Öffnen Sie den Bereich Konfiguratoren.

  4. Klicken Sie auf Lüftungsgerät ….

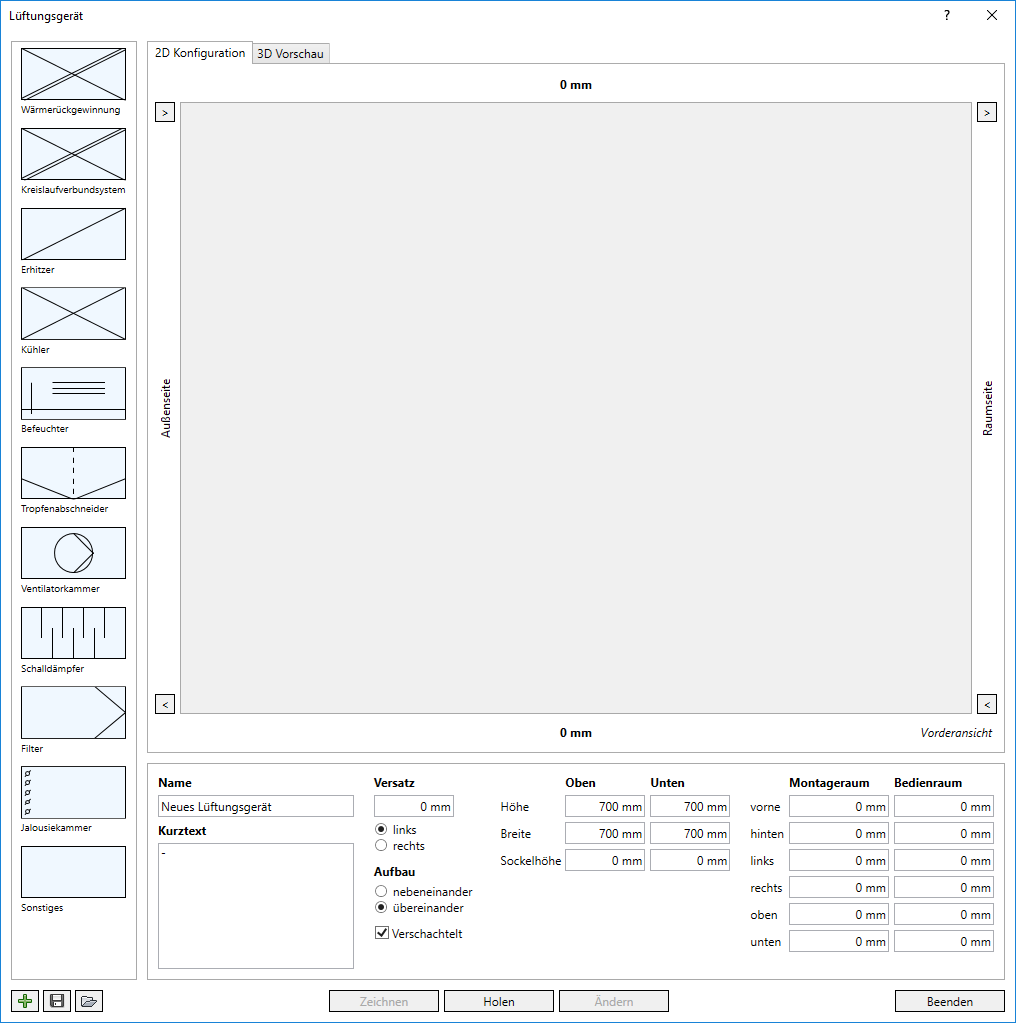

    Der Dialog Lüftungsgerät öffnet sich.

    Wenn keine Lüftungsgerätfamilie im Projekt geladen ist, wird im Dialog eine leere Vorlage angezeigt.

  5. Geben Sie den Namen und ggf. eine Kurzbeschreibung des Lüftungsgeräts ein.

  6. Legen Sie Versatz und Aufbau fest.

  7. Geben Sie die Abmessungen und evtl. zu berücksichtigende Montage- und Bedienräume des Lüftungsgeräts ein.

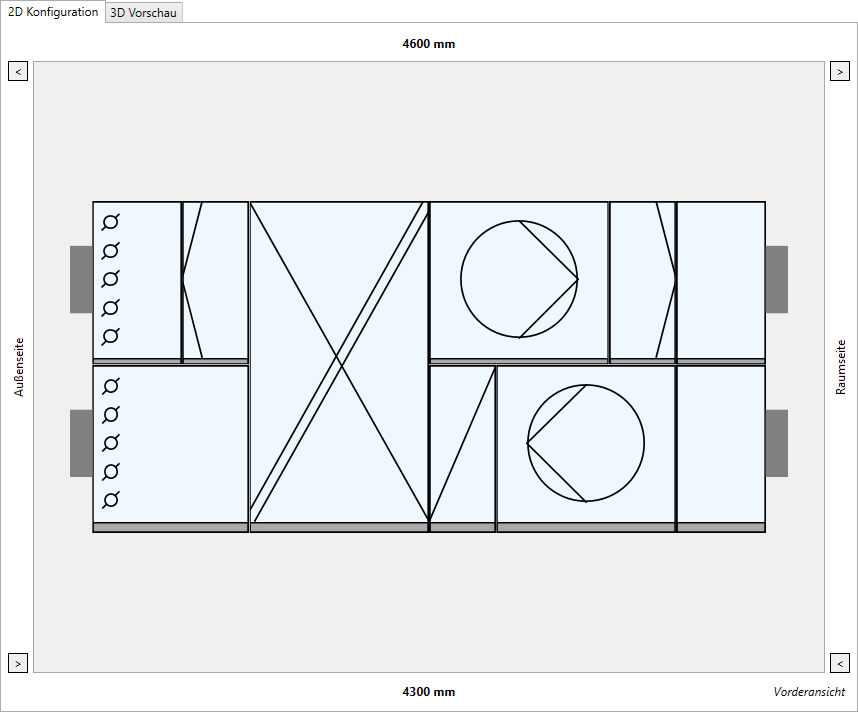

  8. Ziehen Sie die gewünschten Komponenten per Drag-and-Drop in die Arbeitsfläche 2D Konfiguration.

  9. Wählen Sie eine platzierte Komponente und legen Sie Subtyp, Länge und die Abmessungen für die Störräume fest.

  10. Wenn der Komponente Anschlüsse für den Luftkanal hinzugefügt werden sollen, klicken Sie in der Registerkarte Anschlüsse auf .

    Ein neuer Anschluss wird angelegt.

  11. Konfigurieren Sie Form, Position und Abmessungen des Anschlusses.

  12. Definieren Sie alle weiteren Komponenten wie oben beschrieben.

  13. Um ggf. die Strömungsrichtung der Luft im Gerät zu ändern, klicken Sie in der entsprechenden Ebene/Reihe auf .

    Die Konfiguration des Lüftungsgeräts ist fertiggestellt.

  14. Klicken Sie auf Zeichnen und platzieren Sie das Lüftungsgerät.

  15. Drücken Sie zweimal Esc, um den Vorgang zu beenden.

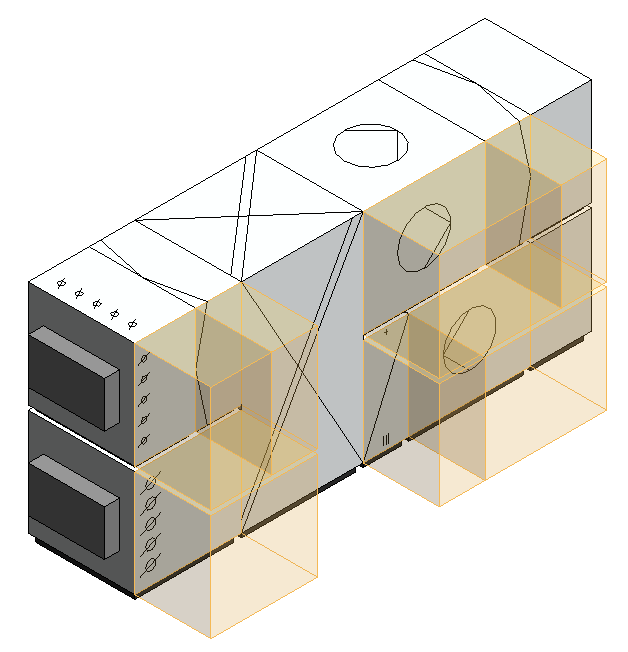

Das Lüftungsgerät ist in das Modell eingefügt.
