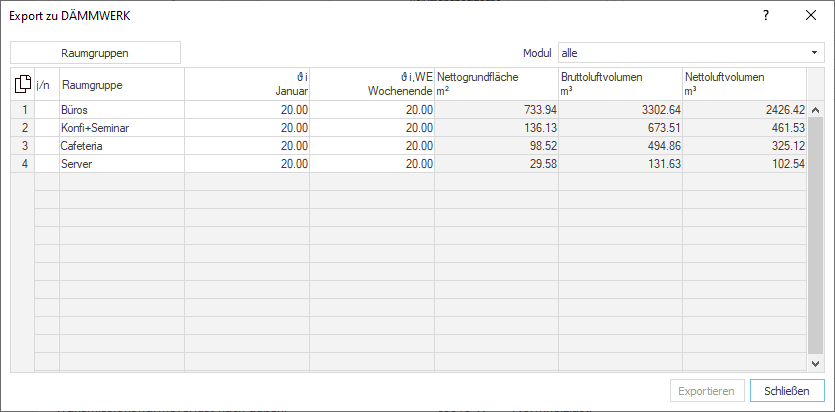

In diesem Dialog exportieren Sie Raumgruppen und deren Räume in ein mit der Software DÄMMWERK kompatibles Format. Exportiert werden dabei die Daten der Bauteile der Hüllflächen. Anhand dieser Daten können mit der Software DÄMMWERK Energieausweise erstellt werden.
Sie befinden sich hier:
Raumgruppen
Öffnet den Dialog Raumgruppen, in dem Sie Raumgruppen anlegen und bearbeiten können.
Modul
Ermöglicht das Filtern von Raumgruppen nach Modulen. So können Sie bspw. nur Raumgruppen anzeigen, die Sie im Modul Kühllast, dynamisch angelegt haben.
Exporttabelle
|
Spalte |
Bedeutung |
|---|---|
|
|
Mit Klick auf Wenn Sie einzelne Zeilen bzw. Zellen markiert haben, können Sie die markierten Daten mit den Tastenkombinationen Strg+C (mit Spaltenüberschrift) oder Strg+Shift+C (ohne Spaltenüberschrift) kopieren und bspw. in Excel einfügen. |
|
j/n |
Legt fest, welche Raumgruppen exportiert werden. Setzen Sie per Klick Häkchen, damit die Raumgruppen exportiert werden. |
|
Raumgruppe |
Zeigt die Bezeichnung der Raumgruppe an. Sie können die Namen der Raumgruppen hier direkt bearbeiten. |
|
ϑ i Januar |
Legt die mittlere Innentemperatur (ggf. bei eingeschränktem Heizbetrieb) für den Monat Januar fest. Diese Bilanz-Innentemperatur ist für die normgerechte Ermittlung des Heizwärmebedarfs nötig und kann nur hier angegeben bzw. geändert werden. |
|
ϑ i, WE Wochenende |
Legt die mittlere Innentemperatur im Wochenendbetrieb fest. Diese Bilanz-Innentemperatur ist für die normgerechte Ermittlung des Heizwärmebedarfs nötig und kann nur hier angegeben bzw. geändert werden. |
|
Nettogrundfläche m² |
Zeigt die Summe der Nettogrundflächen aller der Raumgruppe zugewiesen Räume an. |
|
Bruttoluftvolumen m³ |
Zeigt die Summe der Bruttoluftvolumina aller der Raumgruppe zugewiesenen Räume an. |
|
Nettoluftvolumen m³ |
Zeigt die Summe der Nettoluftvolumina aller der Raumgruppe zugewiesenen Räume an. |
Exportieren
Exportiert die relevanten Bauteildaten der Hüllflächen der gewählten Raumgruppen. Diese Bauteildaten werden mit Bezeichnung, Fläche, Orientierung, Neigung, Zonenzugehörigkeit, U-Wert, Bauteiltyp und dem entsprechenden DÄMMWERK-Bauteiltyp exportiert. Durch den Export erhalten Sie zwei Dateien. Die erste Datei beinhaltet die Hüllflächendaten. Die zweite Datei dient der Auflösung der zusammengefassten Hüllflächen in ihre einzelnen Bestandteile mit der Verortung im Projekt. Der Name der zweiten Datei entspricht dem Namen der ersten Datei, erweitert um das Suffix „_Flächenzuweisung“. Der Typ beider Dateien ist in der Regel *.csv, die Datei mit den Hüllflächendaten können Sie aber auch als .txt-Datei exportieren.
