Steigleitungssymbole platzieren

Zeigt schrittweise, wie Sie in einem Grundriss an vorhandenen Steigleitungen entsprechende Symbole platzieren.

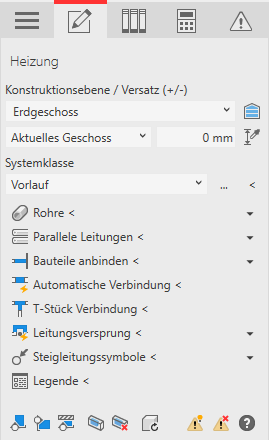

  1. Öffnen Sie ggf. den Bereich Steigleitungssymbole.

  2. Aktivieren Sie die Option Systemfarbe übernehmen, wenn die Symbole in den Systemfarben der jeweiligen Steigleitung platziert werden sollen.

  3. Aktivieren Sie die Option An Leitung fixieren, wenn die Position der Symbole mit der Leitungsposition verknüpft werden soll und die Symbole voraussichtlich aktualisiert werden müssen.

  4. Klicken Sie auf Steigleitungssymbole < und folgen Sie den Anweisungen des Programms.

Die Steigleitungssymbole sind mit den gewählten Optionen platziert.
