E-lEarning-Aufmass-Lueftung

Kurs: Berechnung Mengenermittlung (Lüftung)

Inhalt

  1. Einleitung
  2.  Die Berechnung in der Übersicht
    2.1 Vorbereitung des Modells
    2.2 Initialberechnung
    2.3 Konfiguration
    2.4 Aufmaß
    2.5 Anpassung der Konfiguration, Laden, Speichern
    2.6 Langtext & CAD Browser
    2.7 Export
  3. AVA-Demo mit ORCA
E-Learning- Modellbasierte Mengenermittlung - Klassifizierung

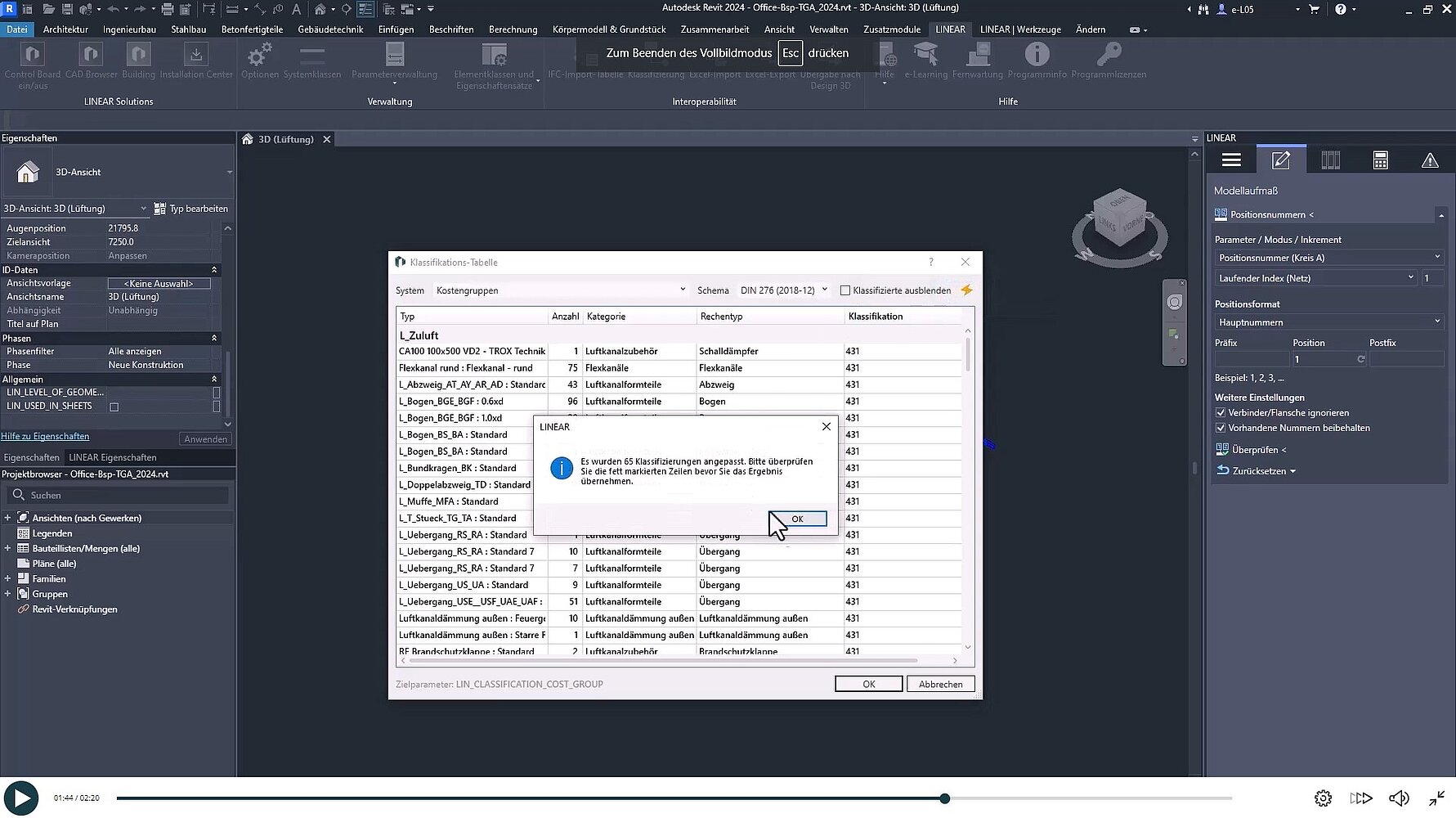

Auf Basis des dimensionierten Lüftungsnetzes können alle Bauteile nach Kostengruppen klassifiziert werden. Das Programm macht auf Wunsch automatische Eingruppierungsvorschläge nach verschiedenen Normen. Das Gleiche gilt für die IFC-Klassifizierung, die im selben Schritt durchgeführt werden kann.
E-Learning- Modellbasierte Mengenermittlung - Aufmass

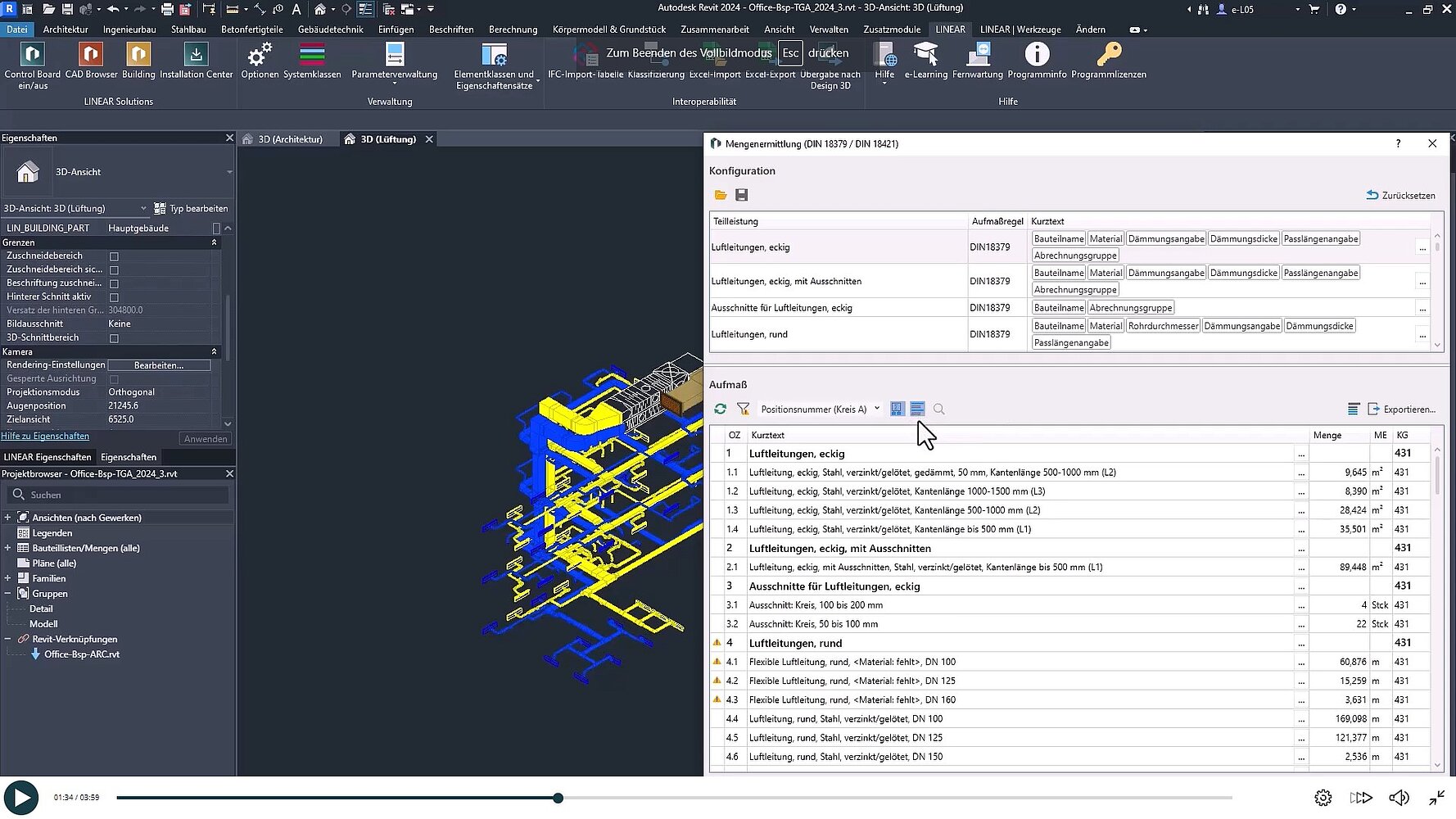

Anschließend starten wir mit der Mengenberechnung und erhalten alle Mengen aus dem Modell. Wahlweise können auch nur Abschnitte oder die aktuelle Ansicht bei der Mengenermittlung berücksichtigt werden.

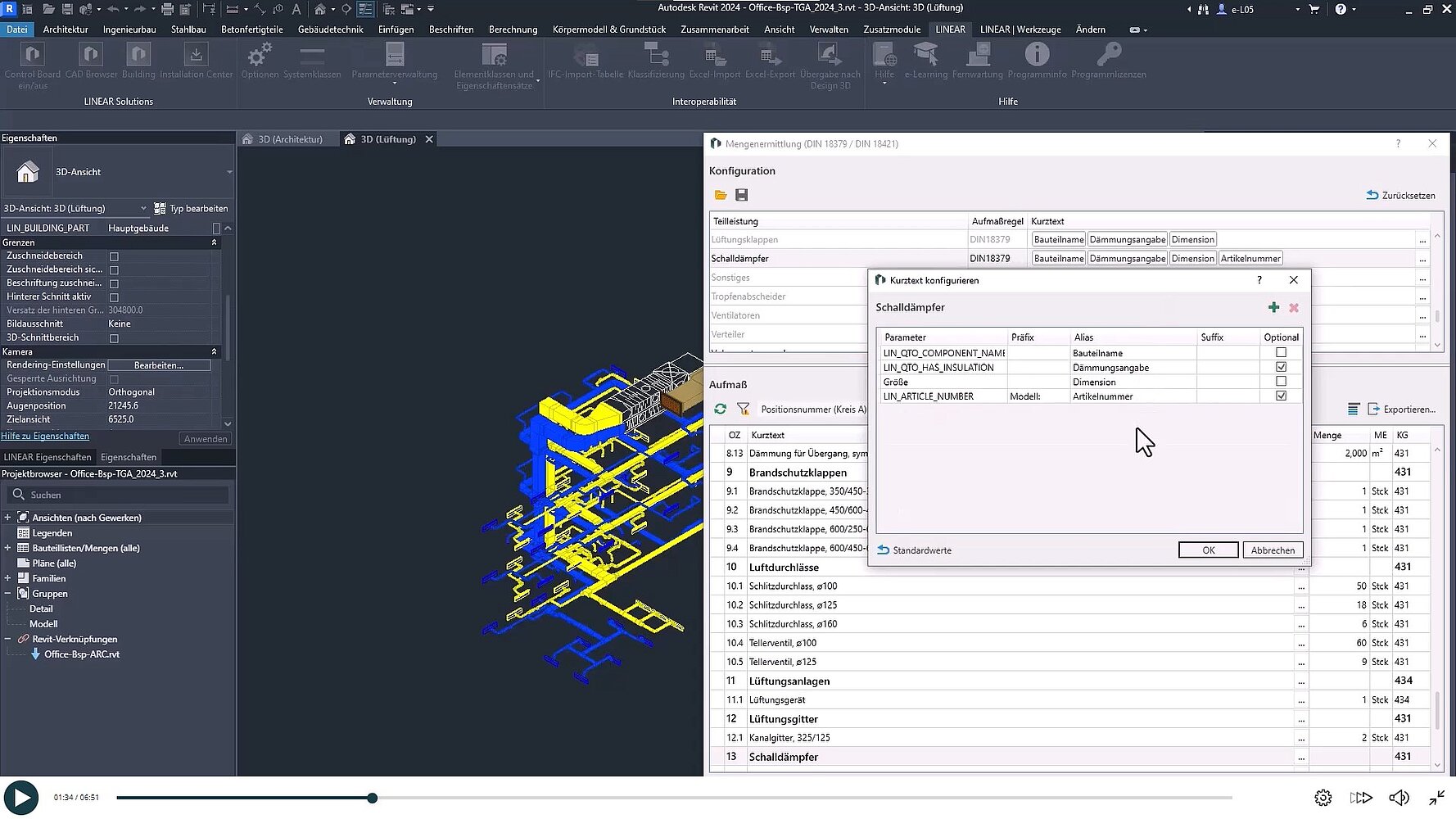

Wir widmen uns den Konfigurationsmöglichkeiten, die direkten Einfluss auf die Aufmaßberechnung und die Darstellung der Kurztexte haben.
E-Learning- Modellbasierte Mengenermittlung - Konfiguration

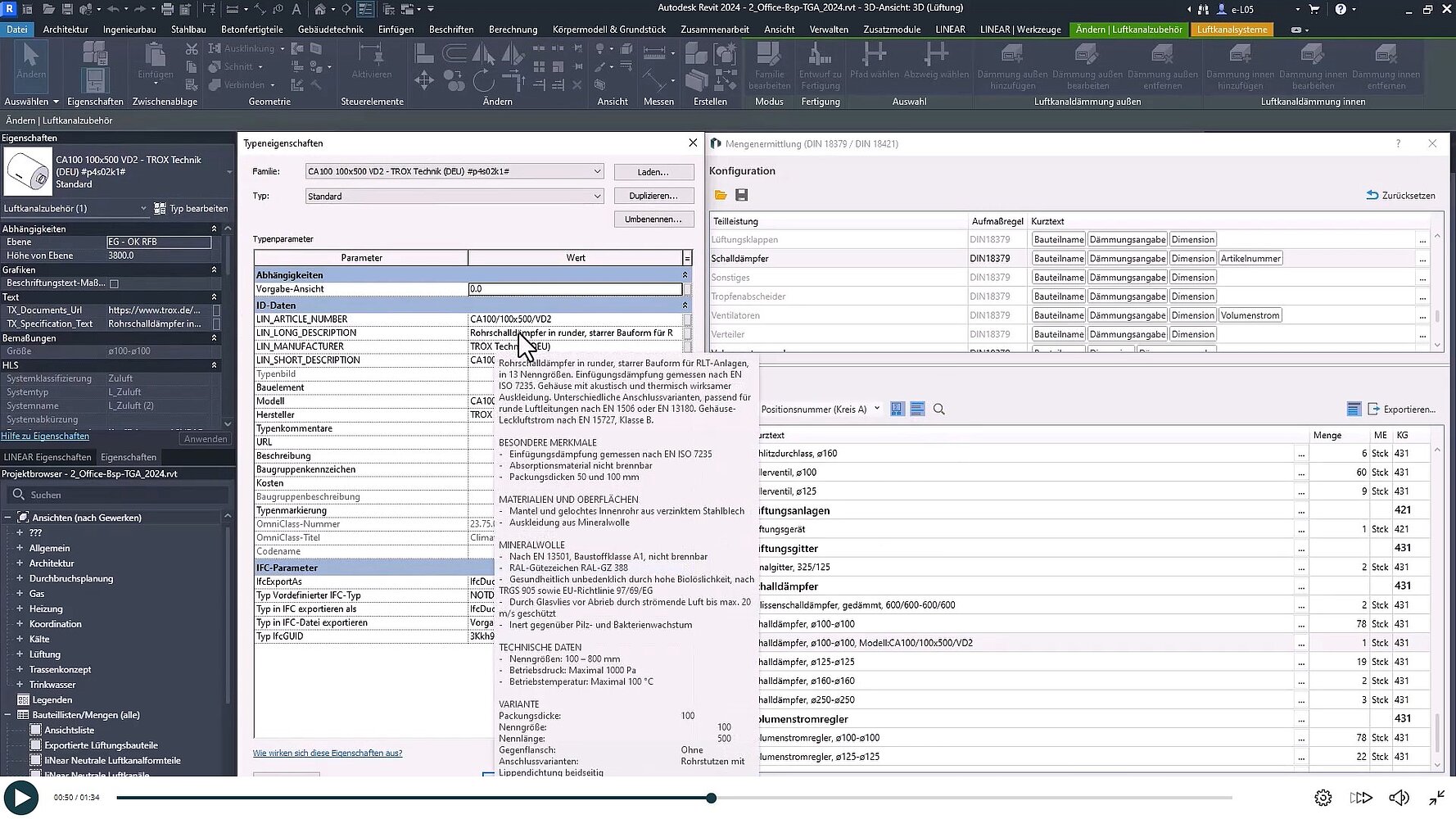

Neben den Kurztexten können Sie auch die Langtexte mit im Aufmaß berücksichtigen und diese nach Ihren Vorstellungen konfigurieren.
E-Learning- Modellbasierte Mengenermittlung

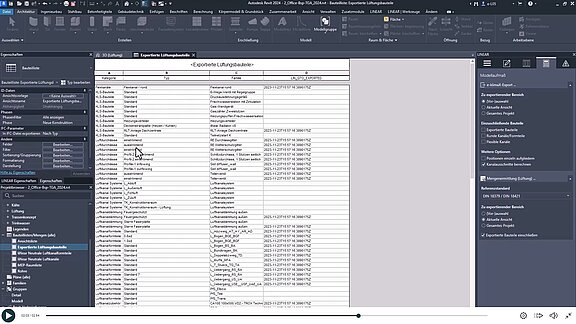

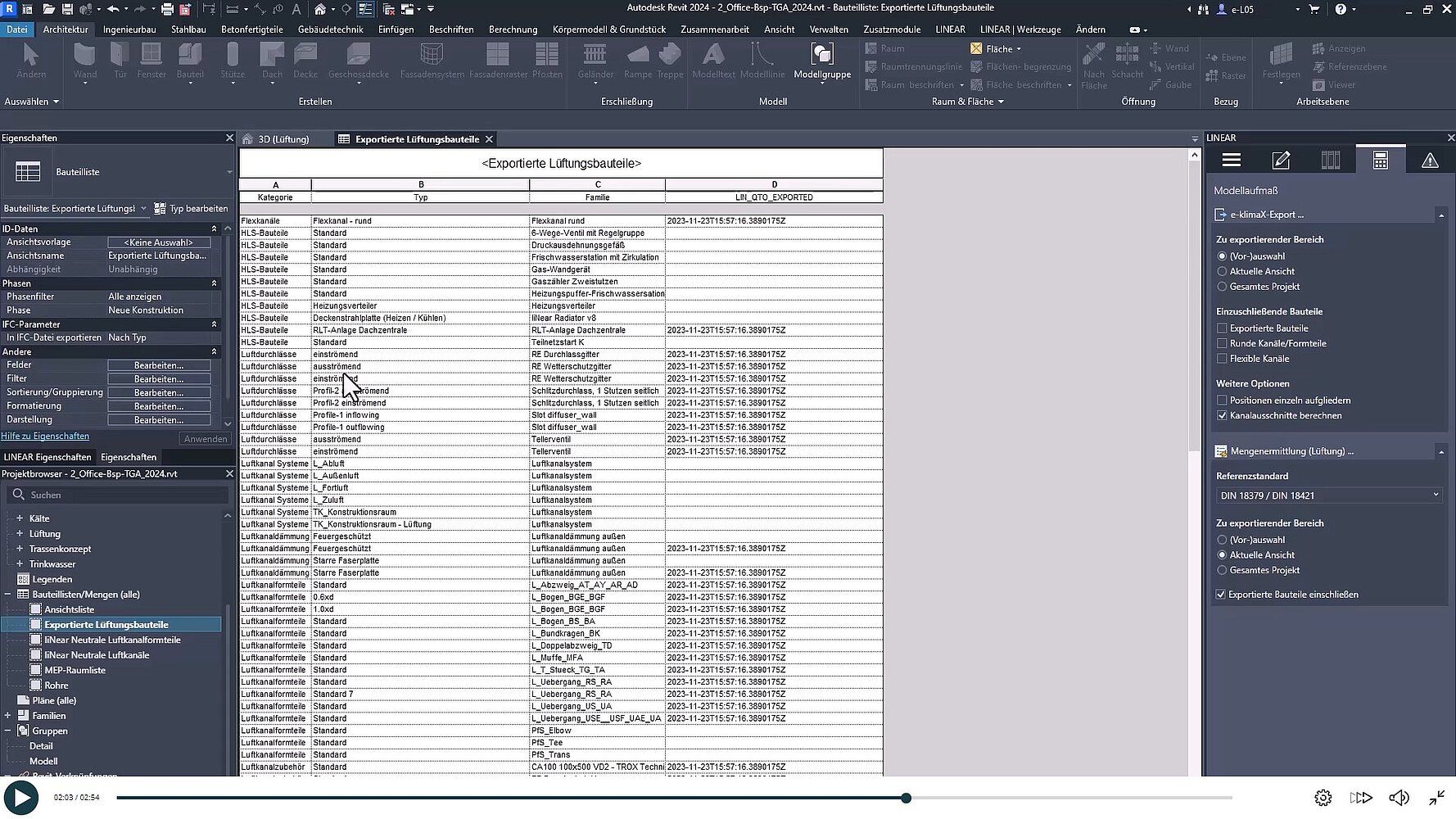

Ist alles eingestellt, kann der Export als GAEB-konforme X81-Datei oder im MMC-Format durchgeführt werden. Anhand einer Bauteilliste lässt sich der Export direkt auch in Revit überprüfen.
E-Learning- Modellbasierte Mengenermittlung

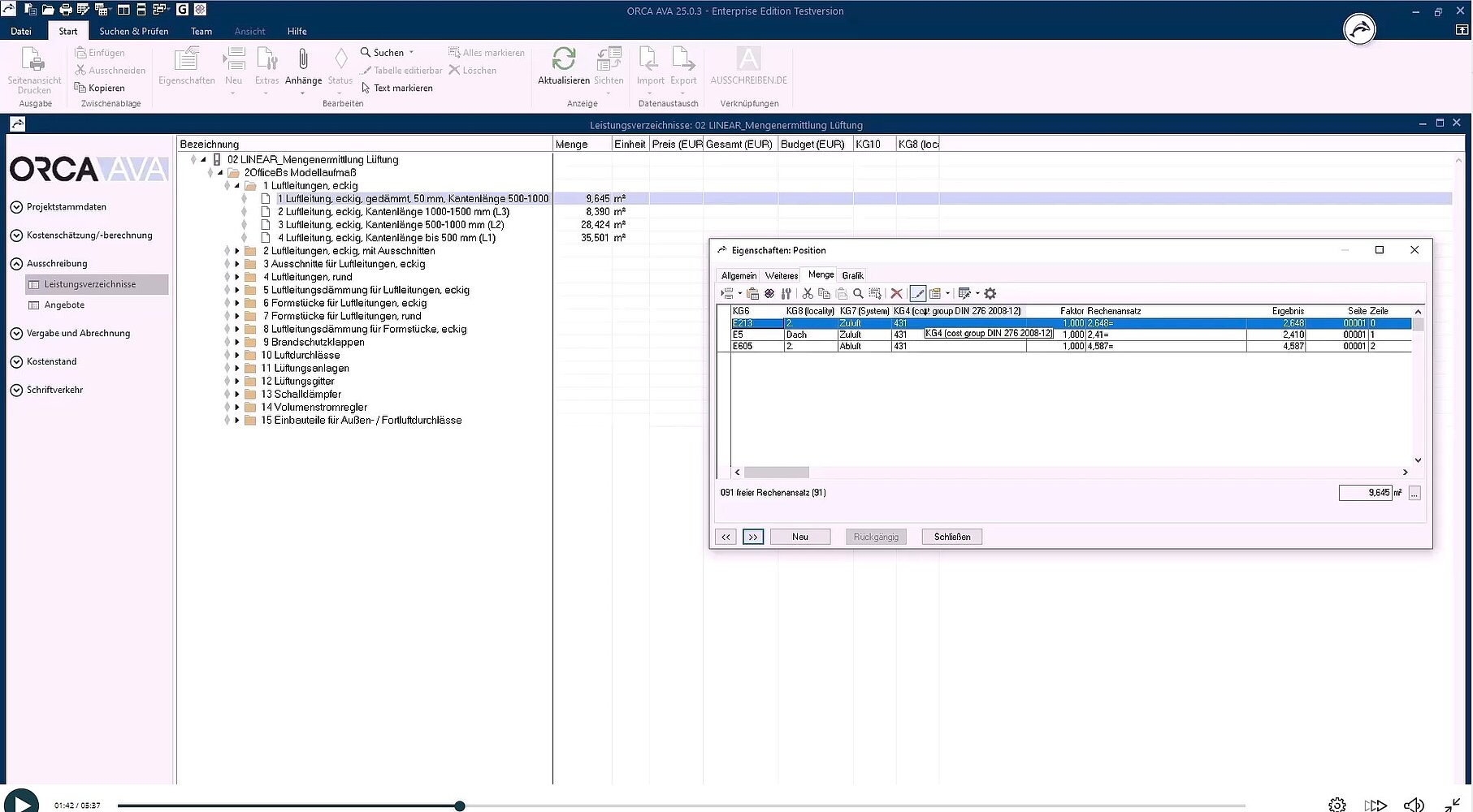

Im letzten Teil des Kurses schauen wir uns das Exportergebnis der GAEB-Datei und des Multimodell-Containers – kurz MMC – in einer AVA-Umgebung näher an. Wir nutzen in diesem Beispiel die ORCA Software.
E-Learning- Modellbasierte Mengenermittlung

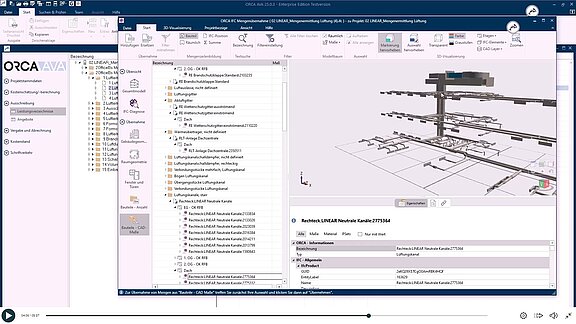

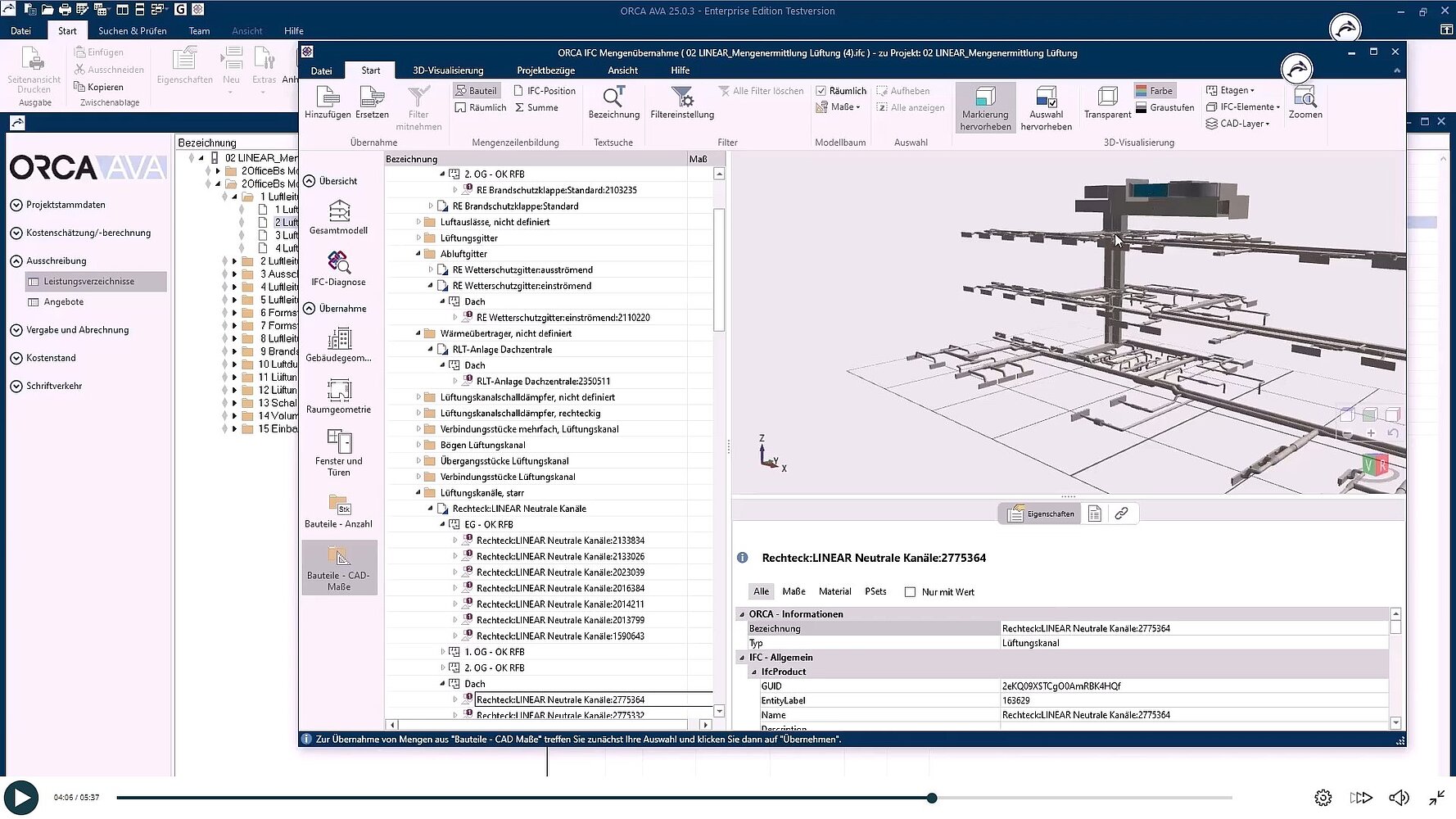

Ebenfalls schauen wir auf den Import einer MMC-Datei mit enthaltenen IFC-Modell. Im Unterschied zum vorigen X81-Import ist hier für jede Zeile der Teilmenge eine Verknüpfung zum IFC-Modell enthalten.

Hier geht es zum Kurs
