Задать помещения как неотапливаемые

Пошагово показывает, как обозначить какое-либо помещение вашего проекта в качестве неотапливаемого.

Подготовка

На вашем проекте имеются неотапливаемые помещения. Для этих помещений не должна рассчитываться нагрузка на отопление.

Перейдите к:

Прим.:

Любой структурный уровень проекта может быть обозначен как неотапливаемый.

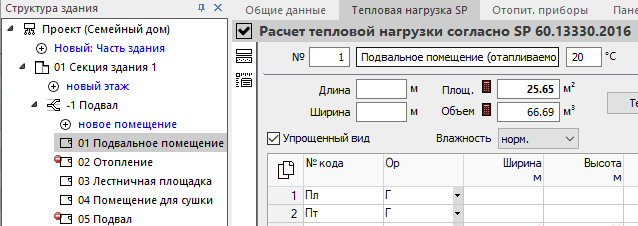

Обзор модулей ➤ Тепловая нагрузка ➤ Уровень помещения

Процедура

Убрав флажок напротив Расчет тепловой нагрузки согласно SP 60.13330.2016, деактивируйте расчет отопительной нагрузки для данного помещения.
Для всех компонентов, граничащих с этим помещением, измените параметр граничит с на u (граничит с неотапливаемым помещением).

Результат

Помещение будет обозначено как неотапливаемое и больше не будет учитываться при расчете. Все ограждающие компоненты будут учитывать увеличившиеся трансмиссионные теплопотери.
