Подробнее о «Новое помещение»

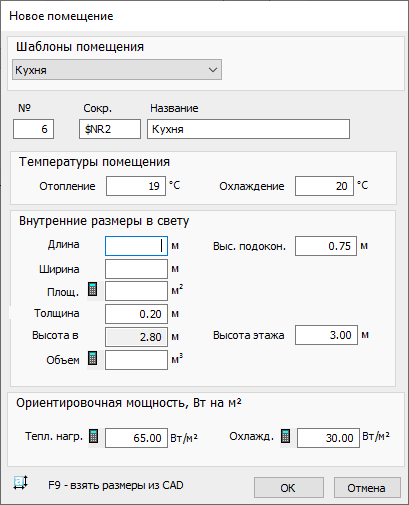

Информация о диалоговом окне Новое помещение в структуре здания.

Вы находитесь здесь:

Обзор модулей ➤ Модуль ➤ Структура здания ➤ новое помещение

Шаблоны помещения

Выпадающий список для выбора шаблона помещения. Шаблон помещения содержит название помещения и температуры для режима обогрева и охлаждения.

Номер

Служит для обозначения структурного уровня и одновременно для сортировки древовидной структуры. Номер может встречаться только один раз на соответствующем структурном уровне.

Краткое обозначение

Может содержать текст и/или переменную. Доступные переменные:
  • одно-, двух- и трехзначные номера
  • Номера и краткие обозначения вышесрасположенных уровней
В открывающемся контекстном меню можно выбрать одну из заложенных переменных.

Название

Произвольный текст для этого структурного уровня.

Температуры помещения

При создании помещения вручную все температуры для режимов обогрева и охлаждения перенимаются из выбранного шаблона помещения. При необходимости эти температуры могут быть отредактированы вручную.

Внутренние размеры в свету

Размеры в свету соответствующего помещения. На основании этих размеров рассчитывается объем помещения для определения вентиляционных теплопотерь при расчете тепловой и холодильной нагрузки.

Длина, Ширина: укажите внутренние размеры в свету для помещения в метрах. Нажатием на открывается диалоговое окно Измерение помещения, в котором можно задать толщины стен.

Площадь: чистая площадь в свету автоматически рассчитывается на основании длины и ширины. Это значение может быть перезаписано и будет выделено жирным шрифтом. Нажатием на возвращается рассчитанное значение.

Толщина потолка, Высота в свету: эти значения перенимаются из общих данных на уровне этажа. Толщина потолка может быть скорректирована, чтобы, к примеру, учесть подвесной потолок. При изменении толщины потолка в общих данных на уровне этажа будет перезаписано пользовательское значение толщины. Анализ данных здания рассматривает имеющуюся конструкцию пола (при ее наличии) как относящуюся к потолку и суммирует их толщину. В случае толщины потолка 300 мм и конструкции пола 100 мм анализ принимает толщину потолка, равную 400 мм. Подвесные потолки остаются неучтенными для высоты в свету, так как объем воздуха, содержащийся в них, играет роль при расчетах.

Объем: объем определяется автоматически на основании указанных значений. Это значение может быть перезаписано и будет выделено жирным шрифтом. Нажатием на возвращается рассчитанное значение.

Высота подоконника: Высота подоконника для окон в этом помещении. Это значение используется для определения высоты отопительных приборов при их подборе.

Ориентировочная мощность на м²

Нажатием на открывается диалоговое окно Ориентировочная отопительная нагрузка, в котором можно выбрать удельную ориентировочную мощность в зависимости от типа здания. Пользователь может указать собственное значение.
