Подробнее о «Выбрать ветвь трубопровода или коллектор»

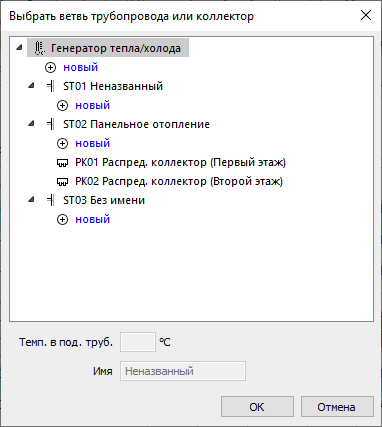

Информация о диалоговом окне Выбрать ветвь трубопровода или коллектор.
Позволяет выполнять назначение к ветвям, распределительным коллекторам и их патрубкам. Вы также можете создавать новые ветви, коллекторы или регулирования для генератора тепла/холода и редактировать структуру. Предлагаемые элементы и их группы зависят от уровня, на котором была нажата кнопка
.
Вы находитесь здесь:
| Элемент | Описание |
|---|---|
| | Содержит, к примеру, отопительный котел или генератор холода для панельного охлаждения. Генераторам тепла/холода подчинены ветви и регулировочные компоненты. Нажатием на |
| | Содержит распределительный коллектор напольного отопления и отопительные приборы. Нажатием на |
| | Содержит патрубки на распределительном коллекторе для отопительных контуров и подводок. Распределительному коллектору напольного отопления могут быть присвоены отопительные приборы, например, если во всем доме уложено панельное отопление, и только в ванной комнате имеется отопительный прибор. При этом учитывайте более низкие температуры ветви. |
| | Содержит номер помещения и этажа, название модели и типа отопительного прибора, а также его размеры. Путем перетаскивания можно перенести отопительные приборы на другую ветвь. В зависимости от выбранного уровня (ветвь, распределитель или отопительный прибор) справа показан соответствующий раздел для ввода данных. |
| | Содержит все отопительные приборы, имеющиеся в однотрубной ветви. |
Генератор тепла/холода
Ветвь
Коллектор для панельного отопления/охлаждения
Отопительный прибор
Однотрубная ветвь Температура в подающем трубопроводе
Показывает температуру подачи для выбранного элемента.
Имя
Позволяет переименовывать элементы, а также задавать названия для новых элементов.
