Выполнить быстрый расчет

Пошагово показывает, как рассчитать укладку системы панельного отопления/охлаждения в нескольких помещениях.

Подготовка

При помощи Быстрого расчета можно автоматически уложить систему панельного отопления/охлаждения для всех помещений на этаже или в квартире. Определение размеров контуров происходит в соответствии с рассчитанной отопительной или холодильной нагрузкой для этих помещений.

Условие для выполнения данной команды:

Укладываемая система панельного отопления/охлаждения уже находится в Предварительный выборе систем.

Прим.:

Обратите внимание, что для верного определения размеров систем панельного отопления/охлаждения общего предположения об отопительной/холодильной нагрузке, как правило, недостаточно. Общие значения могут быть приняты в расчет только в качестве исключения. Мы рекомендуем выполнять полный расчет отопительной или холодильной нагрузки в соответствии с действительными нормативами.

Перейдите к:

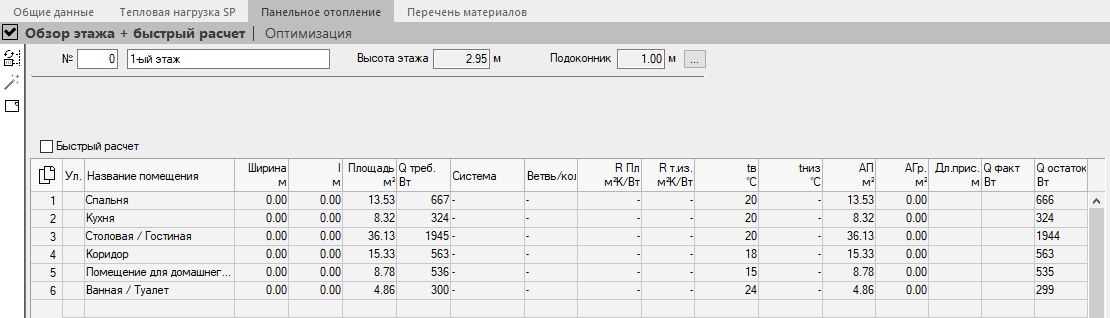

Обзор модулей ➤ Панельное отопление / Панельное охлаждение ➤ Уровень этажа/квартиры ➤ Обзор этажа + быстрый расчет / Обзор по Квартира + Быстрый расчет

Действительно для: Панельное отопление, Панельное охлаждение.

Процедура

  1. Активируйте функцию Быстрый расчет.

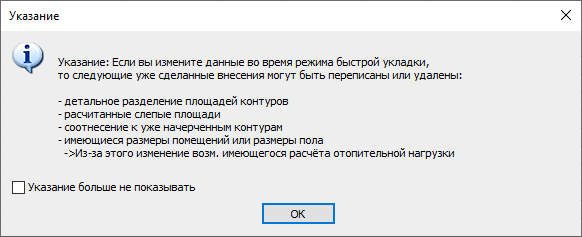

    Появится следующее сообщение:

  2. Прочитайте появившееся сообщение и подтвердите, нажав OK.
    Совет:

    Если уже при быстром расчете требуется учитывать ориентировочные краевые зоны, то укажите их площадь в поле А Гр м². Эта площадь автоматически вычитается из площади помещения и разница будет обозначаться как ЗП (Зона пребывания).

    Поставьте флажок в поле «Быстрый расчет».

  3. Нажмите на кнопку Новый расчет.

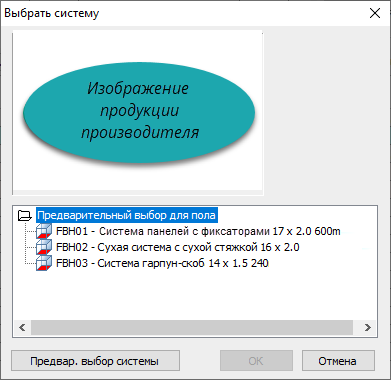

    Если в Предварительном выборе имеются несколько систем, то откроется диалог Выбрать элемент системы. Если в Предварительном выборе имеется только одна система, то во всех помещениях она будет автоматически уложена.

  4. Выберите желаемую систему и нажмите OK для подтверждения.

Результат

После этого все помещения этажа будут уложены выбранной системой.

Совет:

Убрав флажок в столбце Ул., можно убрать помещение из расчета.

Дальнейшие действия

  • Задавая данные в отдельных столбцах таблицы, можно редактировать укладку.

  • Вы можете проконтролировать и отредактировать подробный расчет в каждом помещении в режиме просмотра помещения.
