Gilt für: Heizung und Trinkwasser.

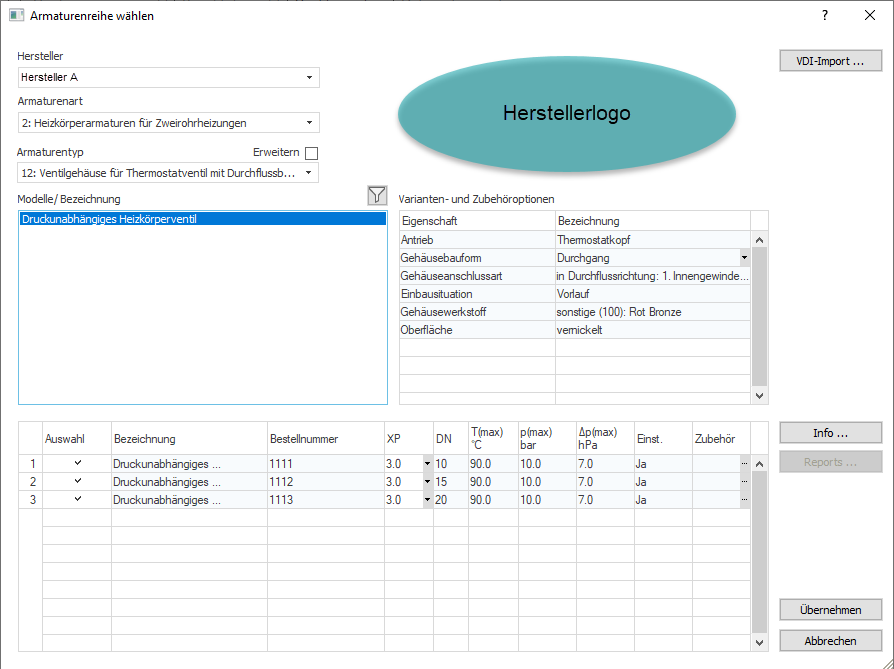

Modellauswahl
Wählen Sie das Modell der Armatur aus.
|
Element |
Beschreibung |
|---|---|
|
Hersteller |
Dropdown-Liste mit Herstellern, deren Datensätze installiert/lizenziert sind und die den zuvor gewählten Armaturentyp enthalten. |
|
Armaturenart, Armaturentyp |
Wählen Sie eine Armaturenart. Bei manchen Armaturenarten ist die verfeinerte Auswahl durch einen Armaturentyp möglich. |
| Erweitern |
Aktivieren Sie die Checkbox, damit der Dialog zur ausgewählten Armatur zusätzliche Armaturentypen anzeigt, die im technischen Kontext kompatibel sind. So können Sie auch Modelle wählen, die nicht ausschließlich für diese Armaturart vorgesehen sind. |
|
Modelle/Bezeichnung |
Nach der Auswahl von Hersteller und Armaturenart werden die verfügbaren Modelle aufgelistet. Wählen Sie ein Modell, damit die zugehörigen Ausführungen in der Tabelle angezeigt werden. |
 |
Mit einem Klick auf den Filter-Button öffnet sich ein Dropdown-Menü, in dem Sie die Liste der angebotenen Modelle beispielsweise nach Stellantrieb,Garnitur- und Bauformvarianten, Oberfläche, Produktvariante D u. a. vorfiltern können. Die angebotenen Filteroptionen hängen von der gewählten Armaturenart ab. Dieser Filter basiert, wie auch der Filter für die Varianten und Zubehöroptionen, auf der Satzart 800. |
Tabelle Varianten- und Zubehöroptionen
In dieser Tabelle sehen Sie die verschiedenen Ausführungen des gewählten Armaturen-Modells. Einige Varianten lassen sich weiter eingrenzen.
|
Element |
Beschreibung |
|---|---|
|
Eigenschaft |
Liste aller verfügbaren Eigenschaften für das gewählte Armaturen-Modell. |
|
Bezeichnung |
Für jede Eigenschaft kann unter Bezeichnung die verfügbare
Variante dieser Eigenschaft eingesehen werden. Bei einigen Eigenschaften werden
unterschiedliche Varianten angeboten, die Sie über den
|
-Button auswählen können. Die Armaturen, die den angezeigten
Varianten- und Zubehöroptionen entsprechen, werden in der Tabelle unten in diesem
Dialog aufgelistet.Tabelle Armaturausführungen
Die Spalteneinträge der Tabelle variiert abhängig vom gewählten Armaturentyp.
|
Element |
Beschreibung |
|---|---|
|
Auswahl |
Aktiviert: Die Armatur mit der gewählten Nennweite kann in der Berechnung verwendet werden. Deaktiviert: Die Armatur mit der gewählten Nennweite wird in der Berechnung nicht verwendet. |
|
Bezeichnung |
Bezeichnung des Modells. Im Tooltip wird die vollständige Bezeichnung des Modells bzw. modellabhängig die Produktbeschreibung angezeigt. |
|
Bestellnummer |
Bei Hersteller-Armaturen die herstellerspezifische Bestellnummer der Armatur. |
|
DN |
Dimension der Armatur. |
|
kv(min), kv(max) |
Nur für Thermostatventile: Zeigt den Einstellbereich des Ventils an. Im Tooltip werden die aktuellen Einstellwerte angezeigt. |
|
XP |
Nur für Thermostatventile: Bei Änderung des XP-Werts werden auch die Einstellwerte für das Ventil geändert. Der kvs-Wert bleibt unverändert. |
|
kvs |
Durchflusskoeffizient. Im Tooltip werden die aktuellen Einstellwerte angezeigt. |
|
T(max) |
Maximaler Betriebstemperatur. |
|
p(max) |
Zulässiger Betriebsdruck. |
|
Δp(max) |
Maximal zulässiger Differenzdruck über dem Ventil. |
|
Einst. |
Gibt an, ob die Armatur voreinstellbar ist. |
|
Zubehör |
Bei manchen Modellen kann Zubehör hinzugefügt werden. Einige Modelle bringen automatisch Zubehör mit. Welches Zubehör verfügbar ist, kann je nach Ausführung variieren. Bei TGA-Datensätzen ist die Auswahl von Zubehör grundsätzlich nicht möglich. Klicken Sie auf |
, um den Dialog VDI-Import ...
Mit dieser Funktion können Sie Ventildatensätze im VDI- und TGA-Format importieren, die dann in der Armaturen Vorauswahl zur Verfügung stehen.
Reports
Bei der Armaturenauswahl werden die Daten der Armatur geprüft. Dabei können Hinweise oder Fehler auftreten. Der Button Reports... ist bei Fehlern rot und bei Hinweisen orange gefärbt. Bei Fehlern wird aus Gründen der Planungssicherheit der Datensatz nicht übernommen und kann nicht verwendet werden. Bei Hinweisen sollten Sie den Hinweistext im Report beachten. Eine Übernahme ist nach dem Lesen des Hinweisreports mit Klick auf Übernehmen möglich. Der Hinweis wird nach der Übernahme der Armatur in die Armaturenvorauswahl (Dialog Armaturen) nicht wieder angezeigt.
Info...
Öffnet den Dialog Informationen zu dieser Armatur, in dem abhängig vom jeweiligen Armaturentyp verschiedene Informationen zur aktuell gewählten Armatur angezeigt werden.
Gleichzeitig erfolgt eine Prüfung der aktivierten Armaturausführungen. Wenn eine Prüfung fehlschlägt, können fehlerhafte Ausführungen deaktiviert werden, bevor die Auswahl übernommen wird.
