LINEAR Revit V26

Armaturen zur Vorauswahl hinzufügen

Zeigt schrittweise, wie Sie Armaturen für die Rohrnetzberechnung vorauswählen.

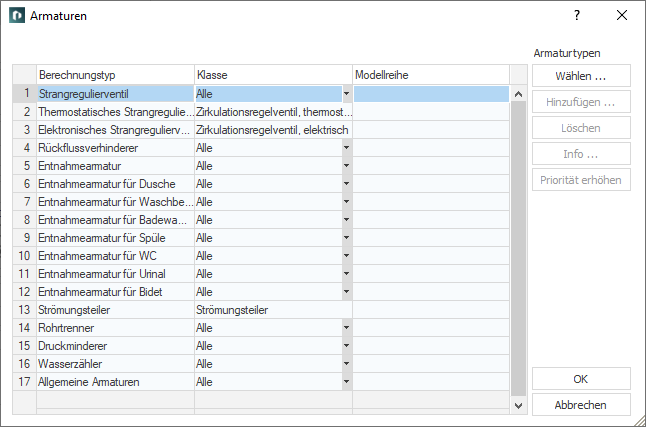

  1. Klicken Sie im Bereich Material auf Armaturen....

    Der Dialog Armaturen öffnet sich.

  2. Klicken Sie auf Wählen....

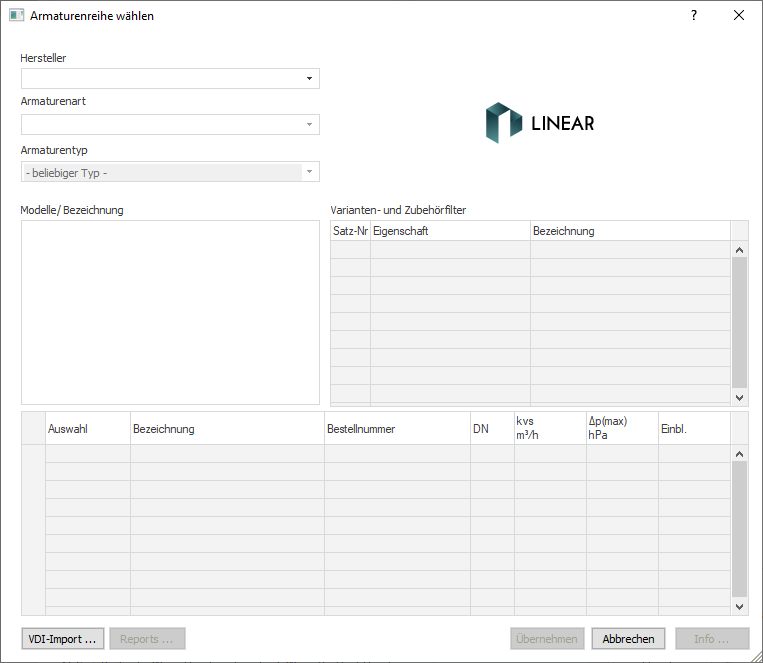

    3. Der Dialog Armaturreihe wählen öffnet sich.

  3. Wählen Sie einen Hersteller, eine Armaturenart und ggf. einen Armaturentyp aus.

    Die verfügbaren Modelle der Armatur werden im Bereich Modelle/Bezeichnung aufgelistet.

  4. Nutzen Sie Filterfunktionen des Bereichs Varianten- und Zubehörfilter, um die Auswahl der Modelle einzugrenzen.

  5. Wählen Sie ein Modell im Bereich Modell/Bezeichnung aus.

    In der unteren Tabelle werden die verschiedenen Ausführungen des Armatur-Modells aufgelistet.

  6. Passen Sie ggf. die Auswahl der gewählten Ausführung an.

  7. Fügen Sie Zubehör zur Ausführung des Armatur-Modells hinzu, indem Sie ins entsprechende Feld der Spalte Zubehör klicken, über die Schaltfläche den Dialog Zubehörauswahl öffnen und das gewünschte Zubehör auswählen.

    Folgende Abfrage erscheint:

  8. Geben Sie an, ob das Zubehör auch für andere Ausführungen übernommen werden soll.

  9. Klicken Sie auf die Schaltfläche Info ....

    Folgender Dialog öffnet sich und es wird eine Prüfung der gewählten Ausführungen durchgeführt.

  10. Deaktivieren Sie ggf. Ausführungen, deren Prüfung fehlgeschlagen ist.

  11. Klicken Sie auf Übernehmen.

Sie haben die Armatur zur Vorauswahl für die Rohrnetzberechnung hinzugefügt.
