Benutzerdefinierte Rohr-, Kanal-, Kabeltrassen- und Leerrohrsysteme referenzieren

Zeigt schrittweise, wie Sie benutzerdefinierte Rohr-, Kanal-, Kabeltrassen- oder Leerrohrtypen aus einer Revit-Projektvorlagen-Datei als Rohr-, Kanal-, Kabeltrassen- oder Leerrohrsysteme in den LINEAR Solutions verfügbar machen.

  1. Speichern Sie die Revit-Datei, die den benutzerdefinierten Rohrtyp enthält, als Revit-Projektvorlagen-Datei (Dateiendung .rte) im Verzeichnis ..\ProgramData\liNear GmbH\Solutions xx\CAD\RevitMain\User-Standards\User Templates\20xx\ ab und öffnen Sie die Datei.

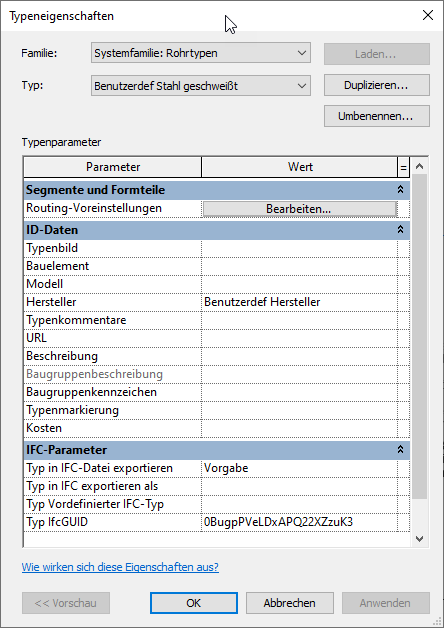

  2. Führen Sie im Revit-Projektbrowser unter Familien ➤ Rohre ➤ Rohrtypen einen Doppelklick auf den entsprechenden Rohrtyp aus.

    Der Dialog Typeneigenschaften öffnet sich.

  3. Tragen Sie im Feld Hersteller einen Hersteller ein, falls noch kein Eintrag vorhanden ist.

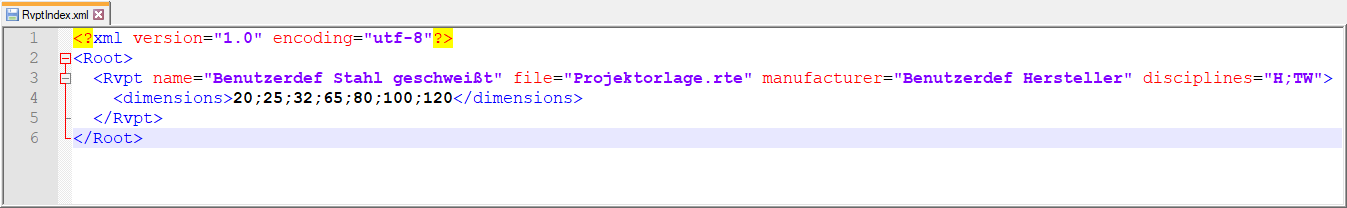

  4. Öffnen Sie aus dem Dateipfad ..\ProgramData\liNear GmbH\Solutions xx\CAD\RevitMain\User-Standards\User Templates die Datei RvptIndex.xml (für Rohrsysteme) in einem Text-Editor.

  5. Entfernen Sie die auskommentierten Zeilen im XML-Code durch Entfernen der Elemente <!-- und -->.

  6. Tragen Sie für das Attribut name den Namen des Rohrsystems ein, der im Revit-Dialog Typeneigenschaften in der Dropdown-Liste Typ angezeigt wird, z. B. name="Benutzerdef Stahl geschweißt".

  7. Tragen Sie für das Attribut file den Namen der Revit-Projektvorlagen-Datei ein, z. B. file="Projektvorlage.rte".

  8. Tragen Sie für das Attribut manufacturer die Herstellerbezeichnung ein, die Sie im Revit-Dialog Typeneigenschaften verwendet haben, z. B. manufacturer="Benutzerdef Hersteller".

  9. Tragen Sie für das Attribut disciplines jeweils durch ein Semikolon getrennt die Abkürzungen für die Disziplinen ein, für die das Rohrsystem verfügbar sein soll. z. B. disciplines="H;TW" für die Disziplinen Heizung und Trinkwasser.

  10. Tragen Sie im XML-Knoten <dimensions> durch Semikolon getrennt die Nennweiten für das Rohrsystem ein, z. B. <dimensions>20;25;32;65;80;100;120</dimensions>.

  11. Erzeugen Sie eine Kopie des gesamten XML-Knotens Rvpt und ändern Sie entsprechend die Daten der Attribute, wenn Sie weitere Rohrsysteme referenzieren wollen.

  12. Speichern und schließen Sie die XML-Datei.

Beim nächsten Start von Revit mit den LINEAR Solutions ist das Rohrsystem unter Konstruktions-Tab ➤ Rohre über die Dropdown-Listen Hersteller und Rohrsystem verfügbar.
