Wählen Sie im Bereich Konstruktionsebene/Versatz (+/-) die Referenzebene.
-
Wählen Sie die Bezugsebene. Wenn die Bezugsebene mit der Referenzebene übereinstimmt, wählen Sie Aktuelles Geschoss.
-
Geben Sie einen Versatz zur Bezugsebene ein.
Soll das Bauteil unterhalb der Bezugsebene liegen, geben Sie einen negativen Versatz ein.
-
Wählen Sie die Systemklasse.
-

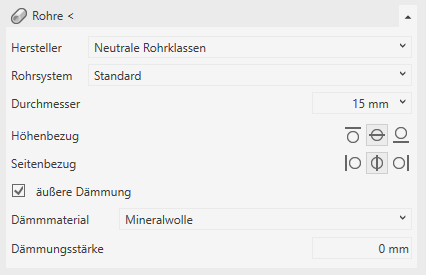

Öffnen Sie den Bereich Rohre.
-
Wählen Sie den Hersteller und das Rohrsystem.
-
Wählen Sie den Durchmesser.
-
Wählen Sie den Höhenbezug der Rohre: Oberkante, Mitte oder Unterkante.
-
Wählen Sie die Ausrichtung der Rohre: linke Kante, Mitte, rechte Kante.
-
Aktivieren Sie die Option äußere Dämmung.
Die Dropdown-Listen für Dämmmaterial und Dämmungsstärke werden eingeblendet.
-
Konfigurieren Sie über die Felder Dämmmaterial und Dämmungsstärke die Dämmung für das zu konstruierende Rohr.
-
Klicken Sie auf Rohre <.
-
Konstruieren Sie den Verlauf der Rohrleitung.

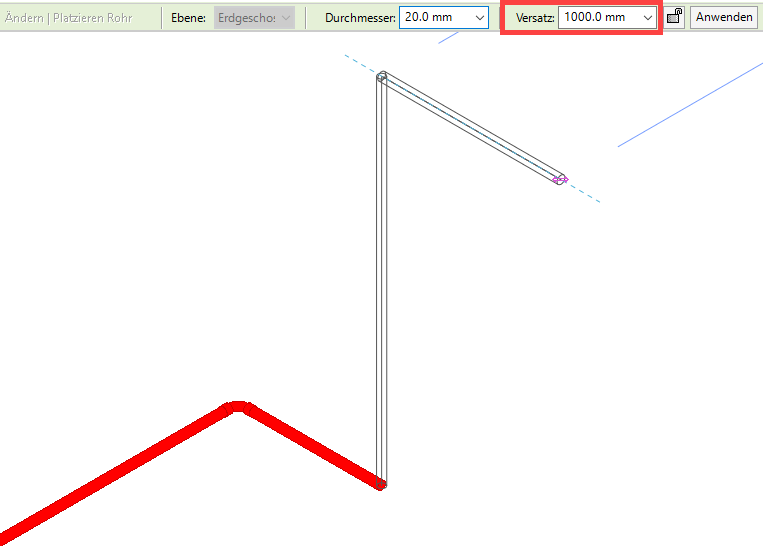

Wenn Sie während der Konstruktion vertikale Leitungen erstellen wollen, geben Sie in der Revit-Optionsleiste im Feld Versatz die gewünschte Höhe ein.
Die Rohre sind mit der gewählten Systemklasse und dem gewählten Material konstruiert.
