Öffnen Sie den Bereich Parallele Leitungen.
Die zuletzt erstellte Konfiguration von parallelen Leitungen wird angezeigt.
Wenn Sie die Konfiguration der parallelen Leitungen ändern möchten, klicken Sie auf Einstellen … und nehmen Sie die gewünschten Änderungen vor.
-
Legen Sie im Bereich Parallele Leitungen die Ausrichtung der Rohre zueinander fest (Oberkante, Mitte oder Unterkante).
-
Entscheiden Sie, ob die angegebene Rohrabstände sich auf den lichten Abstand oder auf den Achsabstand beziehen sollen.
-
Wenn sich der Rohrverlauf, dem die parallelen Leitungen hinzugefügt werden sollen, in einer Verknüpfung befindet, aktivieren Sie die Checkbox Führungsleitung in Verknüpfung wählen.
-
Klicken Sie auf Parallele Leitungen <.
-
Wählen Sie den Rohrverlauf aus, dem die parallelen Leitungen hinzugefügt werden sollen und bestätigen Sie mit Enter.
Es werden verschiedene Varianten angezeigt.
-
Wählen Sie mit
die gewünschte Variante und bestätigen Sie mit
Übernehmen.

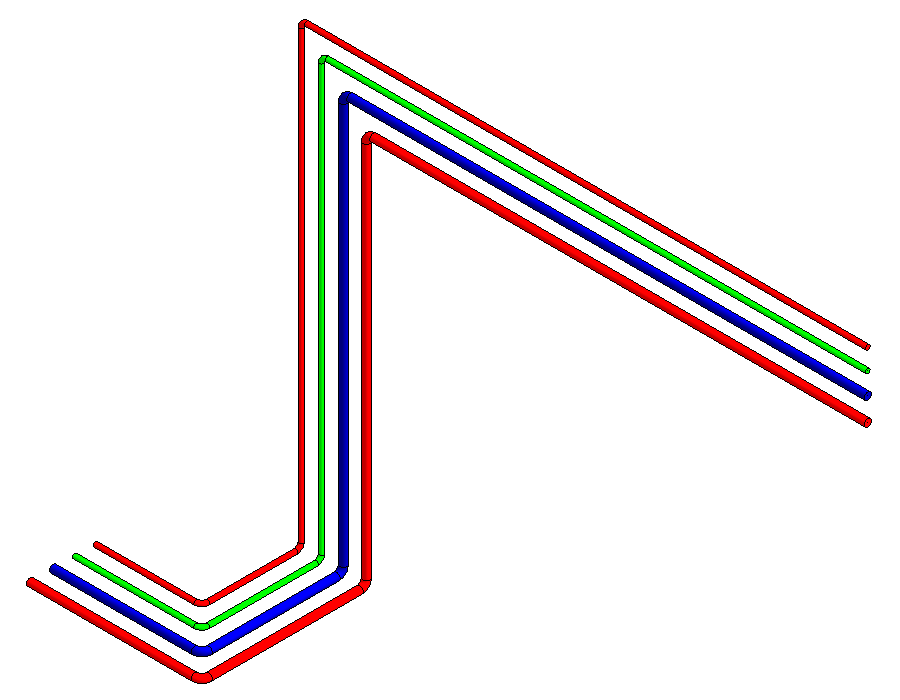

Die parallelen Leitungen sind dem Rohrverlauf hinzugefügt.
