Öffnen Sie den Bereich Parallele Leitungen.
-
Klicken Sie auf Einstellen ....

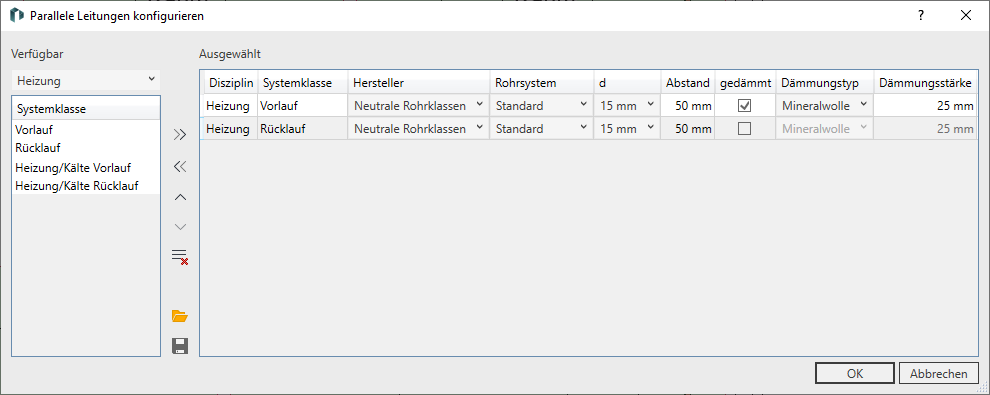

Der Dialog Parallele Leitungen einstellen öffnet sich.
-
Entfernen Sie ggf. einzelne Rohre durch Auswählen der Zeile und Klick auf << oder löschen Sie die ganze Liste mit
Konfiguration löschen. -
Wählen Sie links im Bereich Verfügbar die Disziplin und die Systemklasse für die gewünschte Leitung aus.
-
Klicken Sie auf
In Konfiguration übernehmen, um die Systemklasse zur
Konfigurationstabelle im Bereich Ausgewählt
hinzuzufügen. -
Wählen Sie in der Konfigurationstabelle das Rohrsystem, den Durchmesser und den Abstand zur vorigen Leitung aus.
-
Fügen Sie der Konfigurationstabelle ggf. weitere Leitungen hinzu.
-
Klicken Sie auf OK, um die Einstellungen zu übernehmen.
Die parallelen Leitungen sind konfiguriert und werden im Bereich Parallele Leitungen angezeigt.
