Systemtypen

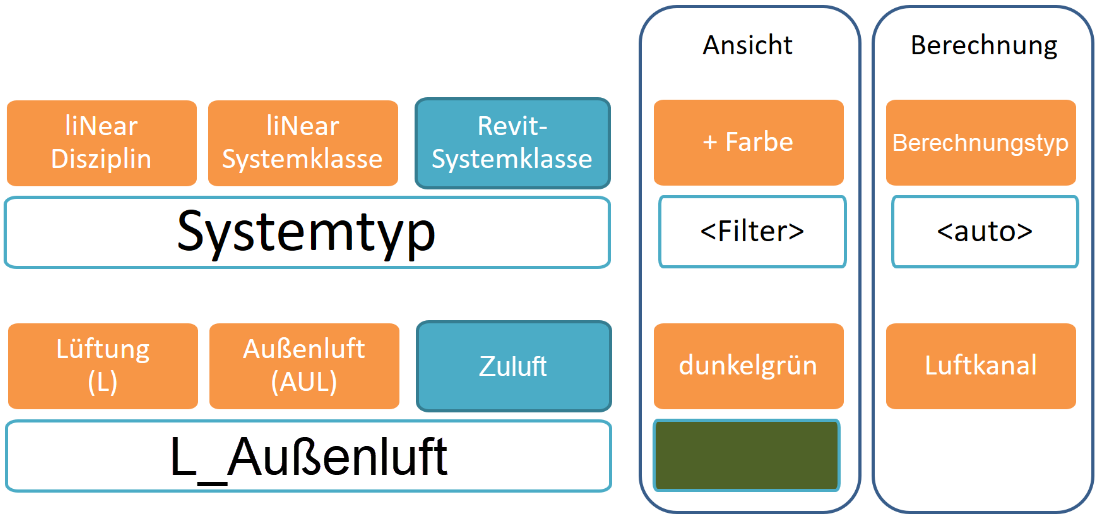

Systemtypen dienen der Klassifizierung von Rohren, Kanälen und Bauteilen. Der Systemtyp wird aus der LINEAR-Disziplin, der LINEAR-Systemklasse und der Revit-Systemklasse gebildet. Der Name der Systemtypen wird standardmäßig aus dem Kürzel der Disziplin und der Bezeichnung der LINEAR-Systemklasse erzeugt. Den Systemtypen ist eine Farbe und ein LINEAR-Berechnungstyp zugeordnet. Durch die Zuordnung des Berechnungstyps werden die Rohre, Kanäle und Bauteile bei der Rohr- und Kanalnetzberechnung erkannt und dimensioniert.
Vor der Konstruktion von Rohren und Kanälen wählen Sie durch die Disziplin und die LINEAR-Systemklasse einen Systemtyp aus, der den Rohren und Kanälen beim Konstruieren automatisch zugewiesen wird.
Systemklassen
Es wird zwischen LINEAR-Systemklassen und Revit-Systemklassen unterschieden. Die Revit-Systemklassen sind fest definiert und können nicht erweitert werden. Damit zusätzliche Systemtypen verwendet werden können, die bei der Rohr- und Kanalnetzberechnung benötigt werden, gibt es die LINEAR-Systemklassen. Jede LINEAR-Systemklasse ist einer Revit-Systemklasse und einem Berechnungstyp zugeordnet.
Im Dialog Systemklassen sind alle LINEAR-Systemklassen und Ihre Eigenschaften enthalten. Mit diesen Informationen werden die Systemtypen definiert. Hier sind jeder Systemklasse eine Disziplin, eine Revit-Systemklasse und ein LINEAR-Berechnungstyp zugeordnet. Weiterhin ist ein Kürzel und die Farbdarstellung von Rohren und Kanälen festgelegt. Die LINEAR-Systemklassen können Sie ändern und neue LINEAR-Systemklassen anlegen.
Disziplinen
Disziplinen sind die obersten Organisationselemente. Jedes Element im Modell ist einer Disziplin zugeordnet.
Disziplinen erfüllen folgende Aufgaben:
-
Bereitstellung der passenden Funktionen im Konstruktions-Tab
-
Bereitstellung der passenden Ansichten im Projekt-Tab
-
Bereitstellung der passenden Systemklassen im Konstruktions-Tab
-
Bereitstellung der passenden Bibliotheken im Bibliotheks-Tab
-
Sichtbarkeitssteuerung der Rohre, Kanäle und Bauteile im Modell
-
Benennung der Revit-Systemtypen bei der Konstruktion von Rohren und Kanälen
