Vor der Konstruktion von Kabeltrassen oder Leerrohren wählen Sie einen Servicetypen, der der neuen Konstruktion automatisch zugewiesen wird.
Sie befinden sich hier:

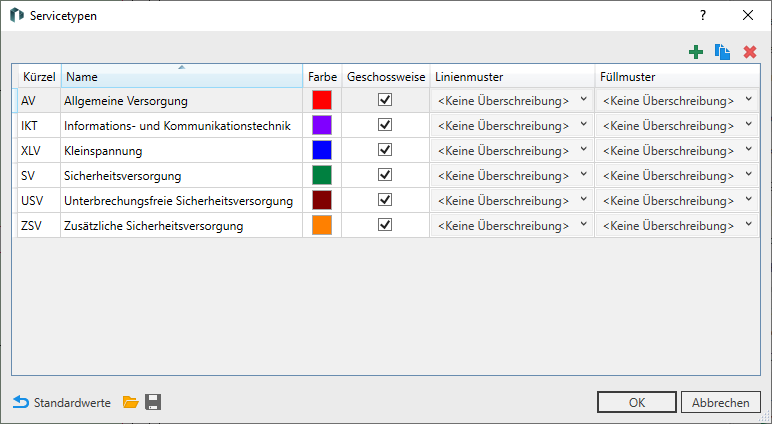

Tabelle
Neuer Servicetyp: Erstellt eine neue Zeile mit einem neuen
Servicetyp.
Servicetyp duplizieren: Kopiert den aktuell markierten
Servicetyp.
Servicetyp löschen: Entfernt den aktuell markierten Servicetyp aus
der Tabelle.
| Spalte | Beschreibung |
|---|---|
| Kürzel | Das Kürzel ist eine Abkürzung des Servicetyps und wird in der Regel für den Parameter des Servicetyps verwendet. Das Kürzel kann geändert werden. |
| Name | Name des Servicetyps. Der Name wird in den Metadaten für die Bezeichnung des Servicetyps verwendet und kann angepasst werden. |
| Farbe | Die Farbe, in der ein Leerrohr oder eine Kabeltrasse im Modell dargestellt wird. Klick auf die Farbe öffnet den Dialog Farbe, in dem Sie die Farbe ändern können. |
| Geschossweise | Aktiviert: Die Geschossbezeichnung der aktuellen Konstruktionsebene wird in den Metadaten dem Servicetyp des Leerrohrs oder der Kabeltrasse hinzugefügt. Geschossinformationen unterstützen bei der Ermittlung von Leitungslängen in Auslegungssoftware wie bspw. Caneco BT. |
| Linienmuster/Füllmuster | Dropdown-Listen zur Auswahl der Linien- und Füllmuster für konstruierte Leerrohre oder Kabeltrassen. Die Anzahl der verfügbaren Muster entspricht der Anzahl der im Projekt bereitgestellten Muster. |
Fußzeile
Standardwerte: Setzt die aktuelle Konfiguration auf die
Standardeinstellungen zurück. Gelöschte Standard-Servicetypen werden ebenfalls
wiederhergestellt.
: Öffnet den
Dateiexplorer, in dem Sie eine zuvor gespeicherte Konfiguration zur Verwendung im aktuellen
Projekt laden können.
: Öffnet
den Dateiexplorer, in dem Sie die aktuelle Konfiguration speichern können.
