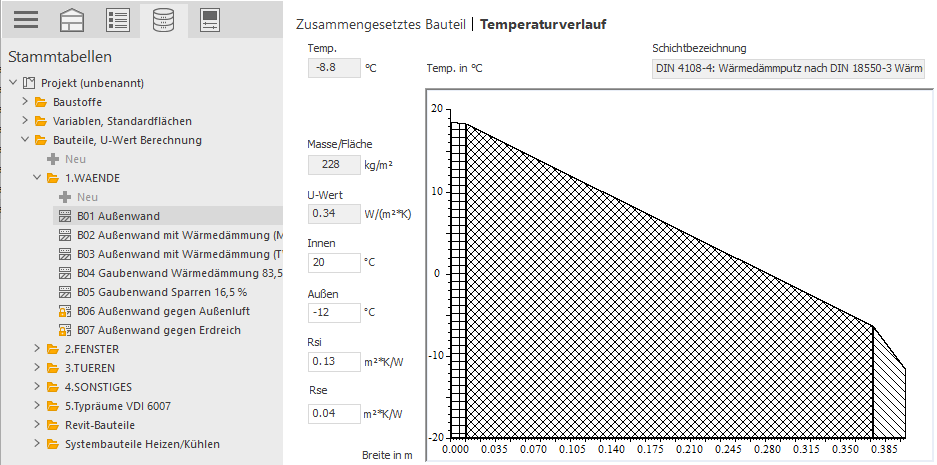

Diese Ansicht visualisiert den Temperaturverlauf des gewählten Bauteils im Querschnitt. Abhängig von der Position des Cursors werden die Temperatur und Schichtbezeichnung angezeigt.
Sie befinden sich hier:
Anzeigefelder
Temp.: Zeigt die Temperatur des Bauteils an der aktuellen Stelle des Cursors an.
Schichtbezeichnung: Zeigt die Schichtbezeichnung an der aktuellen Stelle des Cursors an.
Masse/Fläche: Zeigt in kg pro Quadratmeter das Gewicht für das zusammengesetzte Bauteil an.
U-Wert: Unter Berücksichtigung der eingegebenen Wärmeübergangswiderstände ermittelter U-Wert für das Bauteil.
Eingabefelder
Innen: Sie können die Temperatur angeben, die auf der Innenseite (bzw. Oberseite für horizontale Bauteile) des Bauteils angesetzt werden soll.
Außen: Sie können die Temperatur angeben, die auf der Außenseite (bzw. Unterseite für horizontale Bauteile) des Bauteils angesetzt werden soll.
Ri und Ra: Sie können die Wärmeübergangswiderstände für Innen- und Außenseite (bzw. Ober- und Unterseite) für dieses Bauteil eingeben. Die letztendlich verwendeten Wärmeübergangswiderstände hängen vom Berechnungsmodul und von der Einbausituation des Bauteils ab. Sie werden erst bei der tatsächlichen Verwendung festgelegt.
