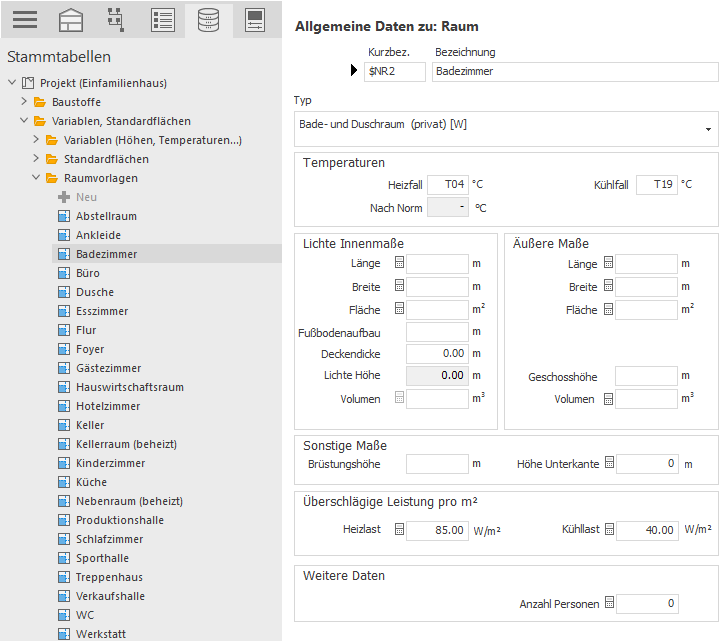

Sie können vorhandene Raumvorlagen anpassen oder eigene Raumvorlagen neu erstellen. Diese Vorlagen dienen zur Auswahl von vordefinierten Räumen, wenn in einem Projekt ein neuer Raum angelegt werden soll. Damit diese Definitionen dauerhaft zur Verfügung stehen, sollten sie in einer Vorlagedatei angelegt werden.
Grundlegend gilt für alle definierbaren Parameter: Wenn Sie in einer Raumvorlage einen Wert wie Breite oder Brüstungshöhe festlegen, kann der Wert bei Verwendung der Vorlage im Raum nicht mehr geändert werden. Lassen Sie also Eingabefelder leer, wenn die Werte editierbar bleiben sollen.
Sie befinden sich hier:
Kurzbez.
Die Kurzbezeichnung kann einen Text und/oder eine Variable enthalten. Verfügbare Variablen:
- ein- bis dreistellige Nummern
- Nummern und Kurzbezeichnungen übergeordneter Ebenen
) stehen
entsprechend vordefinierte Variablen zur Auswahl.
Bezeichnung
Frei einzugebender Text für diese Raumvorlage.
Typ
Dropdown-Liste zur Auswahl des Raumtyps. Basierend auf dem Raumtyp werden für die Heizlastberechnung normgerechte Mindestluftwechsel vorgeschlagen. Falls Sie die Option Innentemperaturen gemäß Norm in den Allgemeinen Heizlastdaten (Projektebene) aktiviert haben, werden die Innentemperaturen der Räume auf die normgemäßen, raumtypabhängigen Temperaturen festgesetzt. Für Räume in Wohngebäuden legt der Raumtyp fest, ob ein Raum lüftungstechnisch als Zuluft-, Abluft- oder Überströmraum eingestuft wird.
Temperaturen
Heizfall, Kühlfall
Sie können für den Heiz- und Kühlfall die gewünschten Raumtemperaturen eingeben. Tragen Sie entweder feste Temperaturen oder Variablen ein.
Nach Norm
Zeigt die raumtypabhängige Norminnentemperatur für den Heizfall an. Wenn im Modul Heizlast in den Allgemeinen Heizlastdaten (Projektebene) die Option Innentemperaturen gemäß Norm aktiviert ist, wird für den Heizfall die Norminnentemperatur verwendet und nicht die unter Heizfall eingetragene Temperatur/Variable.
Abmessungen
Sie können (lichte) Länge und Breite des Raums angeben. Klick auf
öffnet den Dialog
Raumbemessung, in dem Sie Wanddicken
angeben können. Flächen und Volumina werden automatisch aus den
angegebenen Werten errechnet.
Überschlägige Leistung pro qm
Ein Klick auf öffnet den Dialog Überschlägige Heizlast, in dem Sie aus einer
Tabelle eine vom Gebäudetyp abhängige, spezifische überschlägige Leistung wählen können. Sie
können auch einen benutzerdefinierten Wert eingeben. Spezifische überschlägige Leistungen
werden bei dem Berechnungsverfahren Überschlägige Heizlast und beim
Auslegen von Heizkörpern, Kühlkonvektoren oder Flächentemperierungssystemen verwendet, die
auf pauschalen Flächenwerten anstelle von berechneten Heiz- oder Kühllasten basieren.
Bei der Gebäudeerfassung werden die spezifischen überschlägigen Leistungen der Raumvorlagen übernommen. Ausschlaggebend sind bei der Zuweisung der Räume zu den Raumvorlagen die Raumtypen der Räume im CAD-Programm und die Raumtypen der Raumvorlagen in LINEAR Building. Es wird in LINEAR Building die erste Raumvorlage der Tabelle der Raumvorlagen verwendet, die dem Raumtyp des Raums im CAD-Programm entspricht.
Weitere Daten
Anzahl Personen: Anzahl der Personen in diesem Raum. Dieser Wert
kann vorab manuell eingetragen werden und wird im Modul Lüftung berücksichtigt. Bei
Verwendung dieser Raumvorlage wird der Wert übernommen und fett dargestellt, bei Bedarf kann
der Wert nachträglich manuell bzw. mit Klick auf angepasst werden.
