Details zu Neuer Raum

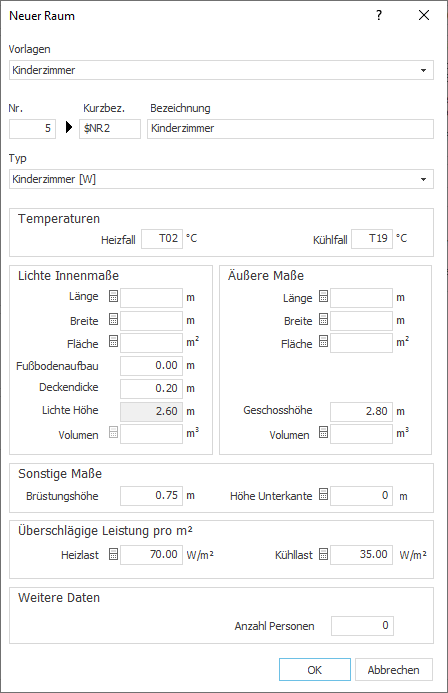

Informationen zum Dialog Neuer Raum in der Gebäudestruktur.

Sie befinden sich hier:

Modulübersicht ➤ Modul ➤ Neu: Wohnung/Raum (Gebäudestruktur)

Vorlagen

Dropdown-Liste zur Auswahl einer Raumvorlage. Die Raumvorlage enthält eine Raumbezeichnung und Raumtemperaturen für den Heiz- und Kühlfall.

Nr.

Dient zur Kennzeichnung der Strukturebene und gleichzeitig zur Sortierung in der Baumstruktur. Die Nummer darf auf der jeweiligen Strukturebene nur einmal vorkommen.

Kurzbez.

Die Kurzbezeichnung kann einen Text und/oder eine Variable enthalten. Verfügbare Variablen:

  • ein- bis dreistellige Nummern
  • Nummern und Kurzbezeichnungen übergeordneter Ebenen
Im zugehörigen Kontextmenü () stehen entsprechend vordefinierte Variablen zur Auswahl.

Bezeichnung

Frei einzugebender Text für diese Strukturebene.

Typ

Dropdown-Liste zur Auswahl des Raumtyps. Basierend auf dem Raumtyp werden für die Heizlastberechnung normgerechte Mindestluftwechsel vorgeschlagen. Falls Sie die Option Innentemperaturen gemäß Norm in den Allgemeinen Heizlastdaten (Projektebene) aktiviert haben, werden die Innentemperaturen der Räume auf die normgemäßen, raumtypabhängigen Temperaturen festgesetzt. Für Räume in Wohngebäuden legt der Raumtyp fest, ob ein Raum lüftungstechnisch als Zuluft-, Abluft- oder Überströmraum eingestuft wird.

Temperaturen

Sie können für den Heiz- und Kühlfall die gewünschten Raumtemperaturen eingeben. Tragen Sie entweder feste Temperaturen oder Variablen ein. Wenn im Modul Heizlast in den Allgemeinen Heizlastdaten (Projektebene) die Option Innentemperaturen gemäß Norm aktiviert ist, wird abhängig vom gewählten Raumtyp für den Heizfall die Norm-Innentemperatur verwendet und nicht die hier eingetragene Temperatur. Die Temperatur für den Kühlfall wird für die Berechnung der Kühllast verwendet.

Lichte Innenmaße

Die lichten Innenmaße des jeweiligen Raums. Mit diesen Maßen wird das Raumvolumen für die Ermittlung des Wärmeverlusts der Lüftung in der Heiz- und Kühllast berechnet.

Länge, Breite: Geben Sie die lichten Innenmaße des Raums in Metern ein. Klick auf öffnet den Dialog Raumbemessung, in dem Sie Wanddicken angeben können.

Fläche: Die lichte Grundfläche wird automatisch aus Länge und Breite berechnet. Der Wert kann überschrieben werden. Klick auf trägt wieder den errechneten Wert ein.

Die Informationen aus obiger Tabelle betreffen folgende Parameter:

  • Nettofläche Raum (LIN_BA_NET_AREA)

  • Bruttofläche Raum (LIN_BA_ROOM_AREA_GROSS)

  • Nettovolumen Raum (LIN_BA_ROOM_VOLUME)

  • Bruttovolumen Raum (LIN_BA_ROOM_VOLUME_GROSS)

Deckendicke, Lichte Höhe: Diese Werte werden aus den allgemeinen Angaben der Geschossebene übernommen. Sie können die Deckendicke mit einem eigenen Wert überschreiben, um bspw. eine Abhangdecke zu realisieren. Sobald Sie die Deckendicke in den allgemeinen Angaben auf Geschossebene ändern, wird auch der benutzerdefinierte Wert mit dem aus der Geschossebene überschrieben. Die Gebäudeerfassung behandelt einen eventuell vorhandenen Bodenaufbau als zur Decke gehörig und addiert diesen entsprechend dazu: Bei 300 mm Deckendicke und 100 mm Bodenaufbau trägt die Erfassung 400 mm Deckendicke ein. Abhangdecken bleiben in der lichten Höhe unberücksichtigt, da dahinter liegende Luftvolumina in den Berechnungen relevant sind.

Volumen: Das Volumen wird automatisch aus den eingegebenen Werten ermittelt. Der Wert kann überschrieben werden. Klick auf trägt wieder den errechneten Wert ein.

Äußere Maße

Länge, Breite: Wenn die lichten Innenmaße über den Dialog Raumbemessung eingegeben wurden, werden die äußeren Maße automatisch übernommen. Werte können manuell eingetragen werden. Klick auf öffnet den Dialog Raumbemessung, in dem Sie Wanddicken angeben können.

Fläche: Aus den eingegebenen Werten wird automatisch die äußere Fläche des Raums berechnet. Der Wert kann überschrieben werden. Klick auf trägt wieder den errechneten Wert ein.

Geschosshöhe: Dieser Wert wird entweder aus der Erfassung übergeben oder aus der Eingabe auf Geschossebene übernommen. Der Wert kann abweichend vom Geschoss überschrieben werden.

Volumen: Dieser Wert wird entweder aus der Erfassung übergeben oder aus der berechneten Fläche und der Geschosshöhe ermittelt. Der Wert kann überschrieben werden. Klick auf trägt wieder den errechneten Wert ein.

Brüstungshöhe

Wenn dieser Raum eine andere Brüstungshöhe haben soll als auf der Geschossebene angegeben, kann hier eine abweichende Höhe eingegeben werden.

Überschlägige Leistung pro qm

Klick auf öffnet den Dialog Überschlägige Heizlast, in dem Sie aus einer Tabelle eine vom Gebäudetyp abhängige spezifische überschlägige Leistung wählen können. Sie können auch einen benutzerdefinierten Wert eingeben.

Weitere Daten

Anzahl Personen

Anzahl der Personen in diesem Raum. Dieser Wert kann manuell eingetragen werden und wird im Modul Lüftung berücksichtigt. Wenn das gewählte Lüftungsberechnungsverfahren eine Berechnungsmethode zur Ermittlung der Personenanzahl enthält, wird bei Klick auf der errechnete Wert eingefügt. Bei entsprechender Einstellung im Bereich Synchronisation der Konfiguration wird dieser Wert an ein verbundenes CAD-Programm zurückgeschrieben.
