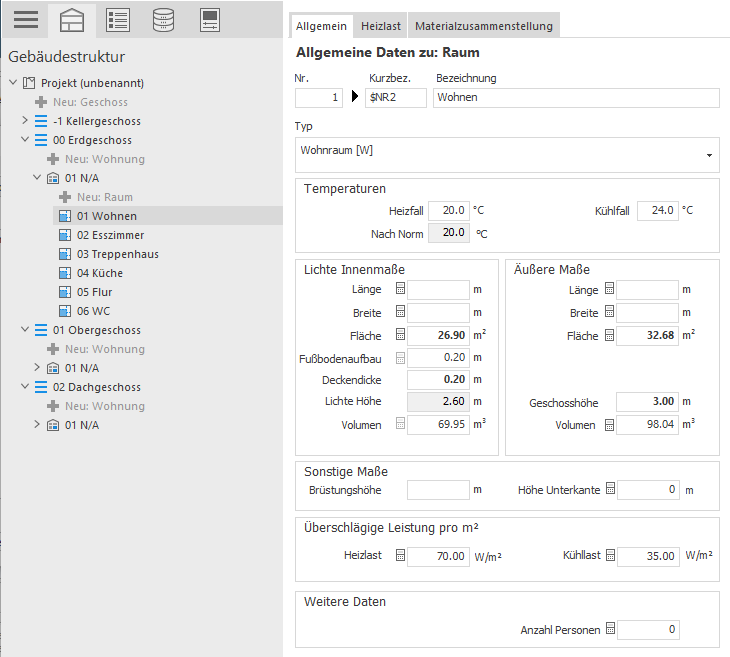

Details zu "Allgemeine Daten zu: Raum"

Informationen zur Registerkarte Allgemein auf der Raumebene.

Sie befinden sich hier:

Modulübersicht ➤ Modul ➤ Raumebene (Gebäudestruktur)

Nummer

Dient zur Kennzeichnung der Strukturebene und gleichzeitig zur Sortierung in der Baumstruktur. Die Nummer darf auf der jeweiligen Strukturebene nur einmal vorkommen.

Kurzbez.

Die Kurzbezeichnung kann einen Text und/oder eine Variable enthalten. Verfügbare Variablen:

  • ein- bis dreistellige Nummern
  • Nummern und Kurzbezeichnungen übergeordneter Ebenen
Im zugehörigen Kontextmenü () stehen entsprechend vordefinierte Variablen zur Auswahl.

Bezeichnung

Frei einzugebender Text für diese Strukturebene.

Typ

Dropdown-Liste zur Auswahl des Raumtyps. Basierend auf dem Raumtyp werden für die Heizlastberechnung normgerechte Mindestluftwechsel vorgeschlagen. Falls Sie die Option Innentemperaturen gemäß Norm in den Allgemeinen Heizlastdaten (Projektebene) aktiviert haben, werden die Innentemperaturen der Räume auf die normgemäßen, raumtypabhängigen Temperaturen festgesetzt. Für Räume in Wohngebäuden legt der Raumtyp fest, ob ein Raum lüftungstechnisch als Zuluft-, Abluft- oder Überströmraum eingestuft wird.

Temperaturen

Sie können für den Heiz- und Kühlfall die gewünschten Raumtemperaturen eingeben. Tragen Sie entweder feste Temperaturen oder Variablen ein. Wenn im Modul Heizlast in den Allgemeinen Heizlastdaten (Projektebene) die Option Innentemperaturen gemäß Norm aktiviert ist, wird abhängig vom gewählten Raumtyp für den Heizfall die Norm-Innentemperatur verwendet und nicht die hier eingetragene Temperatur. Die Temperatur für den Kühlfall wird für die Berechnung der Kühllast verwendet.

Lichte Innenmaße

Die lichten Innenmaße des jeweiligen Raums. Mit diesen Maßen wird das Raumvolumen für die Ermittlung des Wärmeverlusts der Lüftung in der Heiz- und Kühllast berechnet.

Länge, Breite: Geben Sie die lichten Innenmaße des Raums in Metern ein. Klick auf öffnet den Dialog Raumbemessung, in dem Sie Wanddicken angeben können.

Fläche: Die lichte Grundfläche wird automatisch aus Länge und Breite berechnet. Der Wert kann überschrieben werden. Klick auf trägt wieder den errechneten Wert ein.

Die Informationen aus obiger Tabelle betreffen folgende Parameter:

  • Nettofläche Raum (LIN_BA_NET_AREA)

  • Bruttofläche Raum (LIN_BA_ROOM_AREA_GROSS)

  • Nettovolumen Raum (LIN_BA_ROOM_VOLUME)

  • Bruttovolumen Raum (LIN_BA_ROOM_VOLUME_GROSS)

Fußbodenaufbau: Die Höhe des Fertigfußbodens über der Oberkante Rohfußboden. Sie können den Wert bei Bedarf manuell eingeben. Dieser Wert beeinflusst den lichten Abstand zur Brüstungshöhe und damit die Höhe der Heizkörper in der Heizkörperauslegung.

Deckendicke, Lichte Höhe: Diese Werte werden aus den allgemeinen Angaben der Geschossebene übernommen. Sie können die Deckendicke mit einem eigenen Wert überschreiben, um bspw. eine Abhangdecke zu realisieren. Sobald Sie die Deckendicke in den allgemeinen Angaben auf Geschossebene ändern, wird auch der benutzerdefinierte Wert mit dem aus der Geschossebene überschrieben. Die Gebäudeerfassung behandelt einen eventuell vorhandenen Bodenaufbau als zur Decke gehörig und addiert diesen entsprechend dazu: Bei 300 mm Deckendicke und 100 mm Bodenaufbau trägt die Erfassung 400 mm Deckendicke ein. Abhangdecken bleiben in der lichten Höhe unberücksichtigt, da dahinter liegende Luftvolumina in den Berechnungen relevant sind.

Volumen: Wenn das Gebäude aus einem CAD-Programm erfasst wurde, wird dieser Wert für asymmetrische Räume bzw. für Räume mit unbekannter Länge/Breite direkt übergeben. In diesem Fall ist der Button aktiv. Klick auf entfernt den erfassten Wert und fügt das aus Fläche und Höhe berechnete Volumen ein. Das Volumen kann bspw. zur Berücksichtigung von Abhangdecken manuell angepasst werden. Aus einem CAD-Programm erfasste Volumina, die manuell angepasst wurden, werden bei einer Synchronisierung mit dem Modell nicht überschrieben. Ein Klick auf fügt das aus Fläche und Höhe errechnete Volumen ein.

Wenn das Gebäude manuell angelegt wurde, wird das Volumen automatisch aus den eingegebenen Werten ermittelt. Der Wert kann überschrieben werden. Klick auf trägt wieder den errechneten Wert ein.

Äußere Maße

Länge, Breite: Wenn die lichten Innenmaße über den Dialog Raumbemessung eingegeben wurden, werden die äußeren Maße automatisch übernommen. Werte können manuell eingetragen werden. Klick auf öffnet den Dialog Raumbemessung, in dem Sie Wanddicken angeben können.

Fläche: Aus den eingegebenen Werten wird automatisch die äußere Fläche des Raums berechnet. Der Wert kann überschrieben werden. Klick auf trägt wieder den errechneten Wert ein.

Geschosshöhe: Dieser Wert wird entweder aus der Erfassung übergeben oder aus der Eingabe auf Geschossebene übernommen. Der Wert kann abweichend vom Geschoss überschrieben werden.

Volumen: Dieser Wert wird entweder aus der Erfassung übergeben oder aus der berechneten Fläche und der Geschosshöhe ermittelt. Der Wert kann überschrieben werden. Klick auf trägt wieder den errechneten Wert ein.

Sonstige Maße

Brüstungshöhe

Wenn dieser Raum eine andere Brüstungshöhe haben soll als auf der Geschossebene angegeben, kann hier eine abweichende Höhe eingegeben werden.

Höhe Unterkante

Gibt die absolute Höhe der Unterkante des Raums bezogen auf das Erdgeschoss an, die in den Berechnungsverfahren DIN/TS 12831-1 (2020), EN 12831-1 (2020), NBN 12831-1 ANB (2020) und SN SIA 384/2 (2020) verwendet wird. Der Wert wird für die Ermittlung der absoluten Höhenlagen der Raumbauteilunterkanten verwendet, die in der Raumansicht in der standardmäßig ausgeblendeten Spalte h_U ausgegeben werden. Aus den absoluten Höhenlagen der Raumbauteilunterkanten werden die mittleren Höhen der Raumbauteile abgeleitet, die für die Ermittlung der Oberflächentemperaturen der Raumbauteile verwendet werden und in den Temperaturkorrekturfaktor für hohe Räume (Summand f2) mit einfließen.

Bei der Gebäudeerfassung eines CAD-Gebäudemodells wird der Wert mit übergeben. Bei Projekten, deren Gebäudestruktur händisch in LINEAR Building erstellt wurde, wird der Wert aus der Höhenlage des Raums im Gebäude abgeleitet. Der Wert kann überschrieben werden und wird danach fett dargestellt. Ein Klick auf stellt den Ursprungswert wieder her.

Überschlägige Leistung pro qm

Klick auf öffnet den Dialog Überschlägige Heizlast, in dem Sie aus einer Tabelle eine vom Gebäudetyp abhängige spezifische überschlägige Leistung wählen können. Sie können auch einen benutzerdefinierten Wert eingeben.

Weitere Daten

Anzahl Personen

Anzahl der Personen in diesem Raum. Dieser Wert kann entweder bei der Gebäudeerfassung aus einem verbundenen CAD-Programm übergeben werden, manuell eingetragen oder vom gewählten Lüftungsberechnungverfahren des Moduls Lüftung ermittelt werden. Manuell eingetragene Werte und solche aus der Gebäudeerfassung werden fett dargestellt. Wenn das gewählte Lüftungsberechnungsverfahren eine Berechnungsmethode zur Ermittlung der Personenanzahl enthält, wird bei Klick auf der errechnete Wert eingefügt. Bei entsprechender Einstellung im Bereich Synchronisation der Konfiguration wird dieser Wert an ein verbundenes CAD-Programm zurückgeschrieben.
