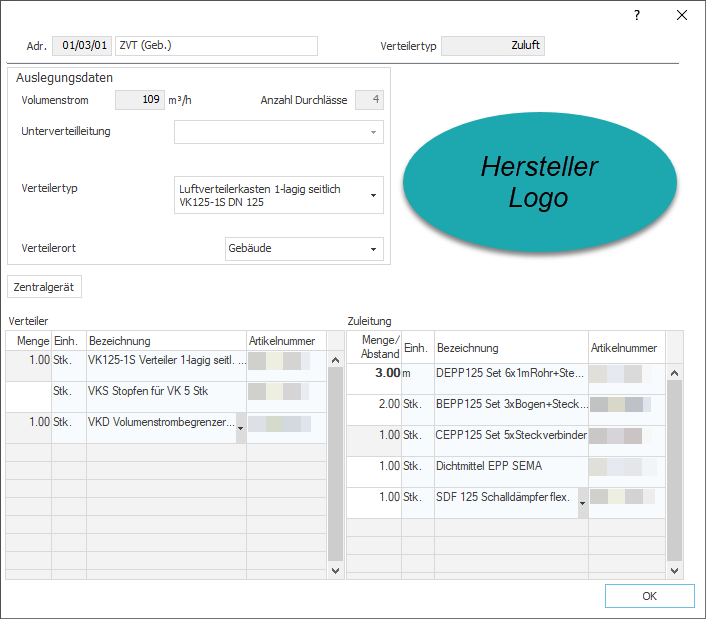

Allgemeines
Adr.
Zeigt die Nummer des Zentralgeräts, des Lüftungstyps, des Verteilers und des Raumes an, jeweils getrennt durch einen Schrägstrich.
Bezeichnung
Zeigt die Bezeichnung des Verteilers sowie die Geschossnummer in Klammern an.
Verteilertyp
Zeigt den Typ des Verteilers an.
Auslegungsdaten
Volumenstrom
Zeigt den tatsächlich anliegenden Volumenstrom an. Wenn Sie die Volumenströme an individuellen Durchlässen nicht manuell angepasst haben, ist der anliegende Volumenstrom identisch mit dem im Lüftungskonzept ermittelten Sollvolumenstrom.
Anzahl Durchlässe
Zeigt die Anzahl der belegten Anschlüsse am Verteiler an. Ein Durchlass kann zum Transport des erforderlichen Luftstroms mit bis zu zwei Kanälen am Verteiler angebunden werden, so dass die Anzahl der tatsächlich verbundenen Durchlässe nicht immer gleich Anzahl der besetzten Anschlüsse am Verteiler ist. Im Luftmengenplan sind solche Durchlässe mit einer doppelten Linie markiert.
Unterverteilleitung
Dropdown-Liste zur Auswahl des Materials für die Unterverteilleitung für den Fall, dass eine Unterverteilleitung verwendet wird.
Verteilertyp
Dropdown-Liste zur Auswahl des Verteilertyps. Standardmäßig ist ein passender Typ vorausgewählt.
Verteilerort
Dropdown-Liste zur Auswahl des Verteilerorts. Wenn Sie die Lüftung pro Lüftungszone auslegen, steht nur die aktuelle Lüftungszone zur Auswahl. Wenn für das gesamte Projekt ein Zentralgerät verwendet wird, kann jede Strukturebene zur Verortung des Verteilers gewählt werden.
Zentralgerät
Öffnet den Dialog, in dem Sie Informationen zum Zentralgerät erhalten und Änderungen am Zubehörset des Zentralgeräts vornehmen können.
Verteiler/Zuleitung
Das Artikelset zeigt die benötigte Anzahl und die Artikelnummer und Bezeichnung der Artikel an. Abhängig von den vom Hersteller angebotenen Artikeln können Sie andere Artikel auswählen oder Stückzahlen verändern.
