LINEAR Revit V26

Lüftungskomponenten auslegen

Zeigt schrittweise, wie Sie Lüftungskomponenten für Ihr Projekt auslegen.

  1. Klicken Sie auf Alle Räume auslegen!.

    Der Dialog Zentralgeräteauswahl für Gebäude/Lüftungszone wird geöffnet. Wenn Sie im Dialog Allgemeine Einstellungen die Option Ein Lüftungsgerät für das gesamte Projekt aktiviert haben, wählen Sie hier ein Zentralgerät für das gesamte Projekt aus. Ist diese Option deaktiviert, wählen Sie das Zentralgerät für die erste Lüftungszone aus.

  2. Wählen Sie passend zum ermittelten Gesamtsollvolumenstrom aus der Dropdown-Liste Zentralgerät ein Lüftungsgerät.

  3. Legen Sie im Bereich Bedienung / Regelung fest, welche Regelkomponenten für das gewählte Lüftungsgerät verwendet werden sollen.

  4. Klicken Sie auf Außenluft/Fortluft einstellen.

  5. Nehmen Sie im erscheinenden Dialog die gewünschten Einstellungen für Außen- und Fortluft vor. Schließen Sie den Dialog mit den Einstellungen für Außenluft und Fortluft mit Klick auf OK.

  6. Wenn Sie pro Lüftungszone auslegen und allen Lüftungsgeräten identische Einstellungen zuweisen wollen, aktivieren Sie die Option Auswahl für alle folgenden Lüftungsgeräte übernehmen.

  7. Schließen Sie den Dialog mit Klick auf OK.

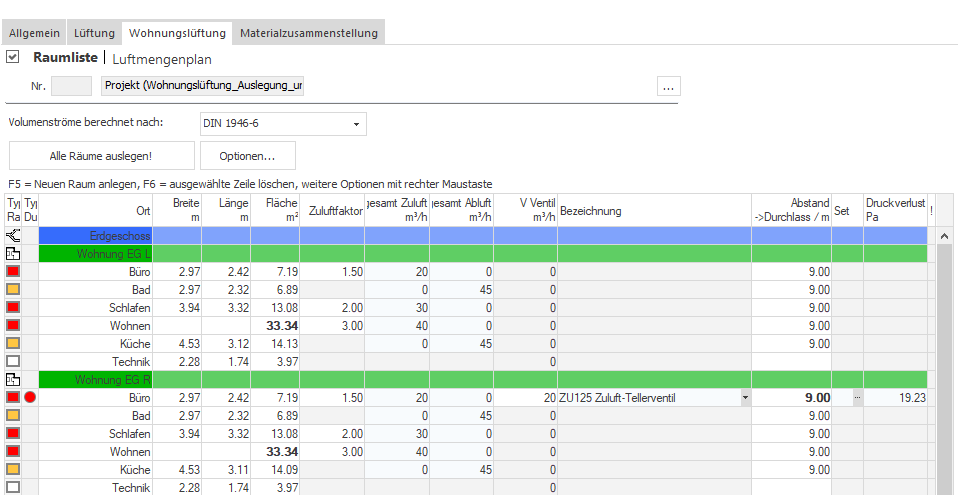

Die Lüftungsanlage ist entsprechend der Anforderungen aus dem Lüftungskonzept mit den vorgenommenen Einstellungen ausgelegt. Im Luftmengenplan erhalten Sie eine Übersicht über die Lüftungsanlage und können weitere Einstellungen vornehmen.
