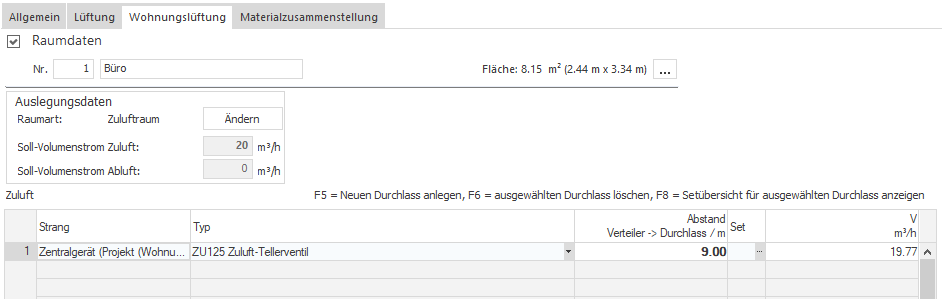

Allgemeines
Nummer/Bezeichnung
Zeigt die Nummer und die Bezeichnung des Raumes an.
Fläche
Fläche des Raums, resultierend aus den in Klammern angezeigten lichten Innenmaßen des Raums.
:
Öffnet den Dialog Raumdaten, in dem Sie den Raumtyp verändern und
andere Raumeinstellungen anpassen können.
Auslegungsdaten
Raumart
Zeigt an, ob es sich um einen Zuluft-, Abluft- oder Überströmraum handelt.
Ändern
Öffnet den Dialog Raumart ändern, in dem Sie den Raumtyp nach DIN 1946-6 ändern können.
Soll-Volumenstrom Zuluft, Soll-Volumenstrom Abluft
Zeigt die Werte für die ermittelten Soll-Volumenströme für den Raum an.
Durchlass-Tabelle
|
Spalte |
Beschreibung |
|---|---|
|
Nr. |
Zeigt die laufende Nummer des Durchlasses an. |
|
Strang |
Zeigt den Strang an, in dem sich der Durchlass befindet. |
|
Typ |
Zeigt den Typ des Durchlasses an. Klick auf |
|
Abstand Verteiler→Durchlass |
Zeigt den Abstand zwischen dem Verteiler und dem Durchlass an. Sie können diesen Wert in der Raumliste auf der Strukturebene der Lüftungszone bereits vor der Auslegung festlegen. |
|
Set |
Ein Klick auf |
|
V |
Zeigt den Volumenstrom für den Durchlass an. |
öffnet eine Dropdown-Liste, in der ein anderer
Durchlass ausgewählt werden kann.
öffnet den Dialog,
in dem Sie Informationen zu den Auslegungsdaten, zum Durchlass, zur Zuleitung, zum
Verteiler sowie zum Zentralgerät erhalten und hersteller- bzw. presetabhängig
Anpassungen vornehmen können.
